Einleitung: Die Herausforderung bei der Herstellung von hochpräzisem Federstahl-Flachdraht

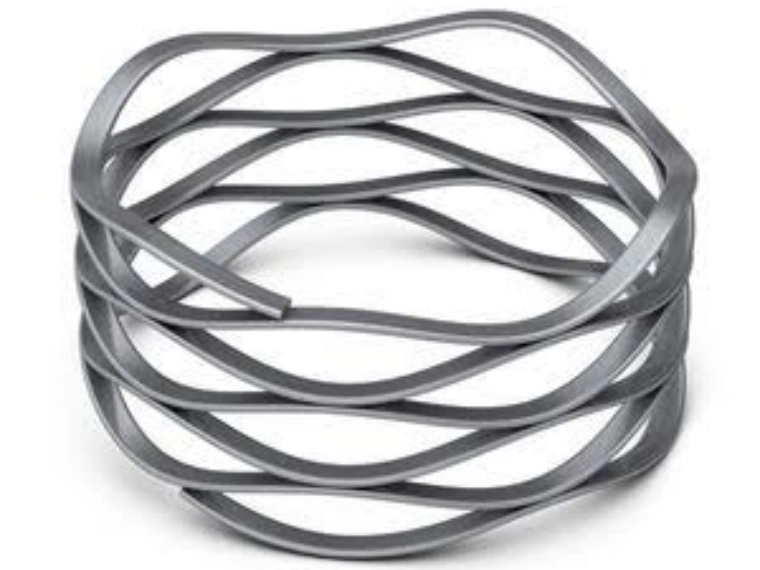

Federstahl-Flachdraht findet breite Anwendung bei Automobilfedern, Industriebauteilen und feinmechanischen Produkten, bei denen maximale Maßhaltigkeit und langfristige Zuverlässigkeit zwingend erforderlich sind.
Die Umformung von Hochfest-Federstählen wie SAE9254, SAE1095, 50CrV4 und SUP10 stellt Hersteller jedoch vor große Herausforderungen. Diese Werkstoffe zeichnen sich durch folgende Eigenschaften aus:
- Hohe Zugfestigkeit
- Hoher Umformwiderstand
- Strenge Toleranzvorgaben für alle Abmessungen
- Hohe Anforderungen an die Ermüdungsbeständigkeit
Herkömmliche Zweirollen-Abflachverfahren stoßen bei anspruchsvollen Anwendungen schnell an ihre Grenzen – insbesondere wenn Kunden folgende Qualitätsmerkmale verlangen:
- Sehr enge Dickentoleranzen
- Exakte rechteckige Profilgeometrien
- Makellose Kantenqualität
- Stabiler unterbrechungsfreier Dauerbetrieb
Das Vierrollen-Turks-Head-Walzwerk bietet eine weiterentwickelte Lösung: Es steuert die Materialverformung aus vier Richtungen gleichzeitig.
Durch gleichmäßig verteilte Walzkräfte lassen sich eine höhere Profilgenauigkeit, verbesserte Oberflächenqualität und dauerhaft gleichbleibende Produktqualität erreichen.
Die Sky Bluer Environmental Technology Co., Ltd. (CRM) entwickelt kundenspezifische Vierrollen-Turks-Head-Walzlösungen für Federstahl-Flachdraht sowie weitere Präzisionsprofiledrähte.

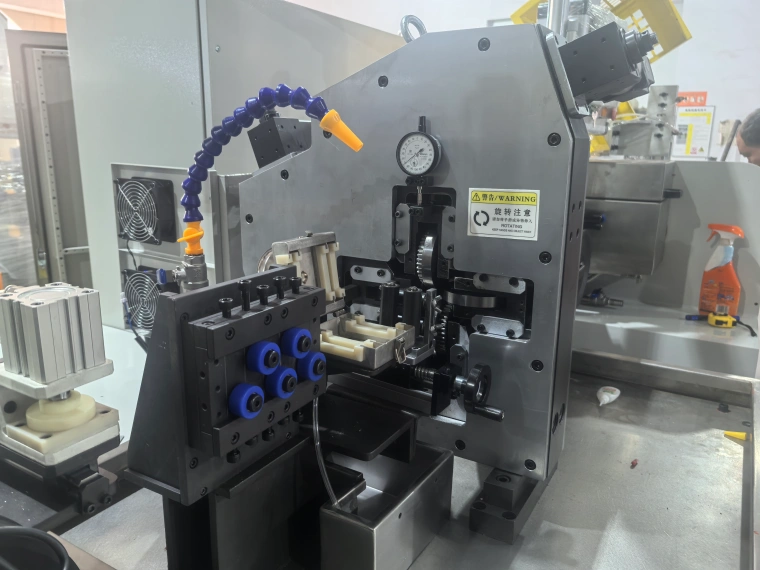

Was ist ein Vierrollen-Turks-Head-Walzwerk?
Ein Vierrollen-Turks-Head-Walzwerk ist eine Hochpräzisionsumformmaschine mit vier unabhängig einstellbaren Walzen, die den Draht allseits umschließen.
Die vier Walzen regeln separat:
- Drahtdicke (vertikale Richtung)
- Drahtbreite (horizontale Richtung)
- Kantenverlauf und Kantenform
- Gesamte Profilgeometrie
Im Vergleich zu konventionellen Zweirollensystemen ermöglicht die Vierrollentechnik eine deutlich ausgewogenere Steuerung der Materialverformung.
Grundaufbau und Bauteilfunktionen
| Bauteil | Aufgabe |
|---|---|
| Oberwalze | Steuerung der Dickenreduktion |
| Unterwalze | Abstützung während der Umformung |
| Seitenwalzen | Regulierung von Breite und Profilform |
| Walzkassette | Sicherstellung einer dauerhaft exakten Walzenpositionierung |
Dieser Konstruktionsaufbau eignet sich hervorragend zur Fertigung von:
- Flachdraht
- Rechteckdraht
- Quadratprofilen
- Spezialprofiledrähten mit individueller Geometrie
Warum erfordert Federstahl-Flachdraht die Vierrollentechnik?
Federstähle bringen spezifische Schwierigkeiten bei der Walzverarbeitung mit sich.
Eine einseitig übermäßige Verformung im Zweirollenverfahren kann folgende Fehler verursachen:
- Rissbildung an den Drahtkanten
- Unsymmetrisches Profil
- Hohe innere Umformspannungen im Werkstoff
- Instabile Maßwerte während der Produktion
Die Vierrollen-Turks-Head-Technik verteilt den Umformdruck gleichmäßiger über alle Seiten des Drahts und beseitigt diese Probleme. Die zentralen Vorteile im Überblick:
Exaktere Steuerung von Breite und Dicke
Durch die separate Einstellung von vertikalen und horizontalen Walzen lassen sich extrem enge Maßtoleranzen realisieren.
| Parameter | Erreichbare Genauigkeit im Serienbetrieb |
|---|---|
| Dickentoleranz | ±0,005–0,02 mm |
| Breitentoleranz | ±0,01–0,05 mm |
| Geradheit | ≤3 mm pro 1000 mm Drahtlänge |
Verbesserte Kantenqualität
Bei Federelementen sind einwandfreie Kanten entscheidend: Scharfe oder fehlerhafte Kanten bilden Spannungsspitzen und senken die Lebensdauer des Endbauteils drastisch.
Vierrollensysteme erzeugen:
- Gleichmäßige, abgerundete Drahtkanten
- Symmetrische rechteckige Profile
- Deutlich weniger Kantenfehler wie Kerben oder Risse
Geringere Eigenspannungen im Material
Die mehrseitige sanfte Umformung vermeidet lokale Überlastungen des Werkstoffs.
Vorteile:
- Stark reduziertes Risiko für Kantenrisse
- Optimierter Materialfluss während des Walzens
- Längere Standzeiten der Walzwerkzeuge
Vergleich: Vierrollen-Turks-Head-Walzwerk vs. Zweirollen-Walzwerk
Je nach Anforderung kommen unterschiedliche Walzsysteme zum Einsatz.
| Merkmal | Zweirollen-Walzwerk | Vierrollen-Turks-Head-Walzwerk |
|---|---|---|
| Aufbau | Zwei Arbeitswalzen | Vier formgebende Walzen |
| Dickensteuerung | Gut | Hervorragend |
| Breitesteuerung | Begrenzt | Hervorragend |
| Kantenqualität | Standardqualität | Hochwertig, fehlerarm |
| Profilgenauigkeit | Mittel | Hoch |
| Fertigung komplexer Profile | Nur begrenzt möglich | Geeignet für alle Präzisionsprofile |
| Verarbeitung hochfester Stähle | Nur bedingt empfehlenswert | Optimal geeignet |
Für einfache Standard-Flachdrähte genügen Zweirollensysteme.
Sollen jedoch Federstahl-Flachdrähte mit strengen Toleranzen gefertigt werden, überzeugt die Vierrollentechnik durch deutlich bessere Ergebnisse.
Schlüsseltechnologien moderner Vierrollen-Walzsysteme
Ein leistungsstarkes Turks-Head-Walzwerk kombiniert mehrere innovative Techniken:
Hochsteife Präzisions-Walzkassette
Die Walzkassette garantiert eine dauerhaft genaue Positionierung aller Walzen.
Wichtige Eigenschaften:
- Hochsteife mechanische Konstruktion
- Einfache, reproduzierbare Einstellung
- Stabiler Betrieb über lange Produktionszyklen
- Verschleißfeste Werkstoffe für alle beweglichen Komponenten
Servogesteuerte Walzenverstellung
Die automatische Servoverstellung verbessert:
- Schnellerer Rüstwechsel bei anderen Drahtdimensionen
- Höhere Gleichmäßigkeit über die gesamte Spulenproduktion
- Dauerhaft stabile Maßwerte ohne manuelle Nachkorrektur
Inline-Lasermesssystem
Während der laufenden Produktion erfasst das Lasersystem kontinuierlich:
- Aktuelle Drahtdicke
- Aktuelle Drahtbreite
- Abweichungen von der Sollprofilgeometrie
Die Messdaten werden an einen Closed-Loop-Regelkreis übermittelt, der die Walzenspalte automatisch nachjustiert.
Fertigungsablauf mit Vierrollen-Turks-Head-Walzwerk
Ein typischer durchgehender Produktionsablauf gliedert sich wie folgt:
| Verfahrensschritt | Hauptaufgabe |
|---|---|
| Drahtabwicklung | Konstant gleichmäßiger Materialvorschub |
| Drahtrichten | Beseitigung von Biegungen zur stabilen Walzführung |
| Vierrollen-Walzen | Hochgenaue Umformung zum definierten Flach-/Rechteckprofil |
| Inline-Messung | Echtzeit-Qualitätskontrolle aller Profilmaße |
| Aufwickeln | Herstellung formstabiler fertiger Drahtspulen |
Bei sehr hochfesten Federstählen werden oft mehrere Walzdurchgänge hintereinander geschaltet, um folgende Ziele zu erreichen:
- Höhere Dauerstabilität der Endabmessungen
- Senkung der inneren Umformspannungen
- Glattere, fehlerfreie Drahtoberflächen
Einsatzbereiche von Vierrollen-Turks-Head-Walzwerken
Vierrollen-Walzsysteme werden in allen Branchen eingesetzt, die exakte metallische Profile erfordern.
| Branche | Typische Anwendungen |
|---|---|
| Automobilbau | Fahrwerksfedern, hochpräzise Federelemente |
| Allgemeiner Maschinenbau | Hochlastindustriefedern |
| Elektronik | Präzisionskontaktfedern |
| Luft- und Raumfahrt | Speziallegierungsprofile |
| Medizingeräte | Kleine feinmechanische Bauteile |
Verarbeitbare Werkstoffe umfassen unter anderem:
- Kohlenstoff-Federstähle
- Siliziumlegierte Federstähle
- Edelstähle
- Nickellegierungen
- Titanlegierungen
CRM Vierrollen-Turks-Head-Lösung
Die Sky Bluer Environmental Technology Co., Ltd. (CRM) entwickelt kundenspezifische Präzisionswalzanlagen, abgestimmt auf individuelle Fertigungsanforderungen.
| Lösung / Anlage | Kernfunktion |
|---|---|
| Vierrollen-Turks-Head-Walzwerk | Hochgenaue Umformung komplexer Drahtprofile |
| Walzkassetten-System | Exakte, stabile Positionierung aller Walzen |
| Servoregelungssystem | Automatische, stabile Nachverstellung der Walzenspalte |
| Lasermesssystem | Kontinuierliche Inline-Qualitätsprüfung |
| Komplette Produktionslinien | Schlüsselfertige Lösungen von Abwicklung bis fertiger Spule |
CRM unterstützt Kunden bei der individuellen Optimierung folgender Faktoren:
- Eigenschaften des verarbeiteten Ausgangswerkstoffs
- Anzahl und Reihenfolge der Walzdurchgänge
- Konfiguration der gesamten Anlage
- Geforderte Spezifikationen des Endprodukts
Durch die Kombination aus hochsteifer mechanischer Konstruktion und intelligenter digitaler Steuerung unterstützt CRM Hersteller bei der stabilen Produktion hochwertiger Federstahl-Flachdrähte.
Häufig gestellte Fragen (FAQ)
- Was ist ein Vierrollen-Turks-Head-Walzwerk? Es handelt sich um eine Präzisionswalzmaschine mit vier Walzen, die den Draht aus mehreren Richtungen gleichzeitig umformen und kontrollieren.
- Warum eignet sich die Vierrollentechnik besonders für Federstahl-Flachdraht? Sie ermöglicht eine unabhängige, präzise Steuerung von Dicke, Breite und Profilgeometrie auch bei hochfesten, schwer umformbaren Federstählen.
- Welche Produkte lassen sich mit einem Turks-Head-Walzwerk fertigen? Das System produziert Flachdraht, Rechteckdraht, Quadratdraht sowie individuelle Spezialprofile.
- Welche Maßgenauigkeit ist mit Vierrollen-Walzen erreichbar? Je nach Werkstoff und Anlagenkonfiguration lassen sich Dickentoleranzen von ±0,005–0,02 mm realisieren.
- Bietet CRM individuell angepasste Walzsysteme an? Ja. CRM erstellt maßgeschneiderte Lösungen abgestimmt auf Stahlsorte, Ausgangsdrahtdurchmesser, Toleranzanforderungen und gewünschte Produktionskapazität.
Fazit
Vierrollen-Turks-Head-Walzwerke stellen eine fortschrittliche Lösung für Hersteller von hochpräzisem Federstahl-Flachdraht dar.
Gegenüber herkömmlichen Zweirollen-Walzverfahren zeichnet sich die Vierrollentechnik durch eine deutlich verbesserte Steuerung von Dicke, Breite, Profilgeometrie und Kantenqualität aus.
Für anspruchsvolle Einsatzfelder wie Automobilfedern, Industriebauteile und feinmechanische Komponenten ist ein stabiles, hochgenaues Walzsystem unerlässlich.
Die Sky Bluer Environmental Technology Co., Ltd. (CRM) liefert kundenspezifische Vierrollen-Turks-Head-Walzlösungen, separate Präzisionswalzwerke, Inline-Messsysteme sowie komplette Flachdraht-Fertigungslinien.
Mithilfe innovativer Umformtechnik und umfassender Ingenieurunterstützung hilft CRM Herstellern weltweit, ihre Produktionseffizienz zu steigern, gleichbleibende Produktqualität zu sichern und zuverlässige Federstahl-Flachdrähte für anspruchsvolle Industriebranchen zu fertigen.
