Präzisions-Drahtziehmaschinen für integrierte Drahtproduktionslinien

Von feinen Runddrähten bis hin zu Flachdrähten, Rechteckdrähten und komplexen Profildrähten bieten unsere Anlagen Präzision, Konsistenz und Effizienz über die gesamte Produktionslinie.

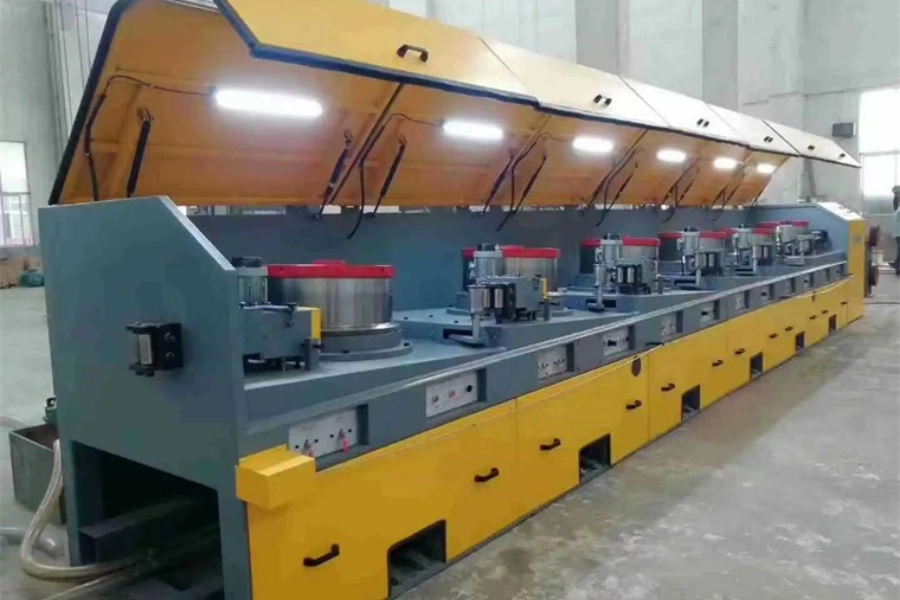

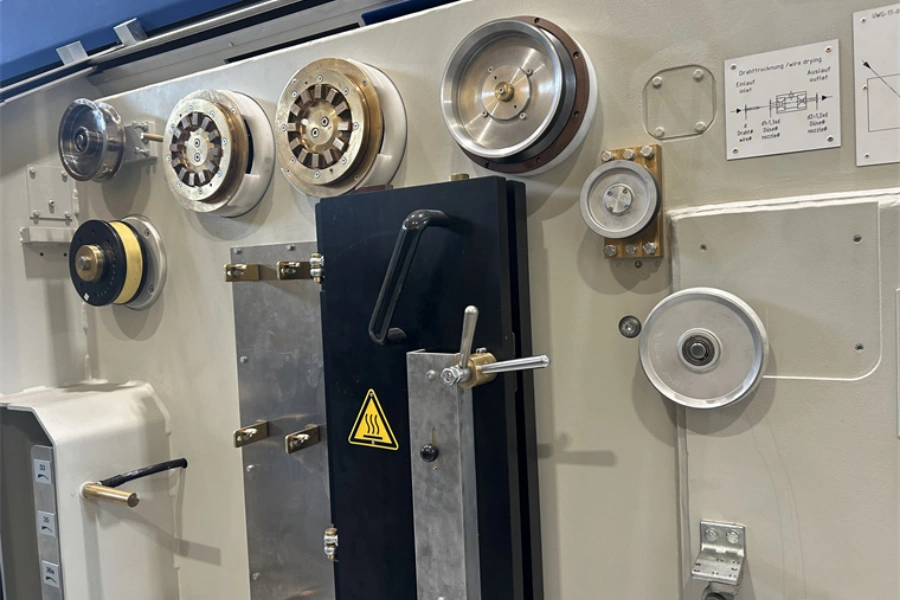

Präzisions-Drahtziehanlagen

Sky Bluer entwickelt und fertigt präzise Drahtziehmaschinen für fortschrittliche Metalldraht-Produktionslinien. Unsere Maschinen decken mehrere Bautypen für unterschiedliche Produktionsanforderungen ab: Ein Typ reduziert großdurchmessrige Runddrähte auf kleinere Durchmesser, ein zweiter Typ formt Runddrähte direkt zu Flach- oder Profildrähten um und ein dritter Typ übernimmt die nachträgliche Präzisionsdimensionierung und Eckradiuskorrektur mit höchster Genauigkeit.

Die Maschinen sind uneingeschränkt kompatibel mit Präzisionswalzwerken, Turks-Head-Anlagen, Inline-Glüheinheiten und automatisierten Aufwickelsystemen und bilden das Herzstück leistungsstarker Komplettlinien für die Drahtformung.

Unterstützte Drahttypen:

Feine Runddrähte

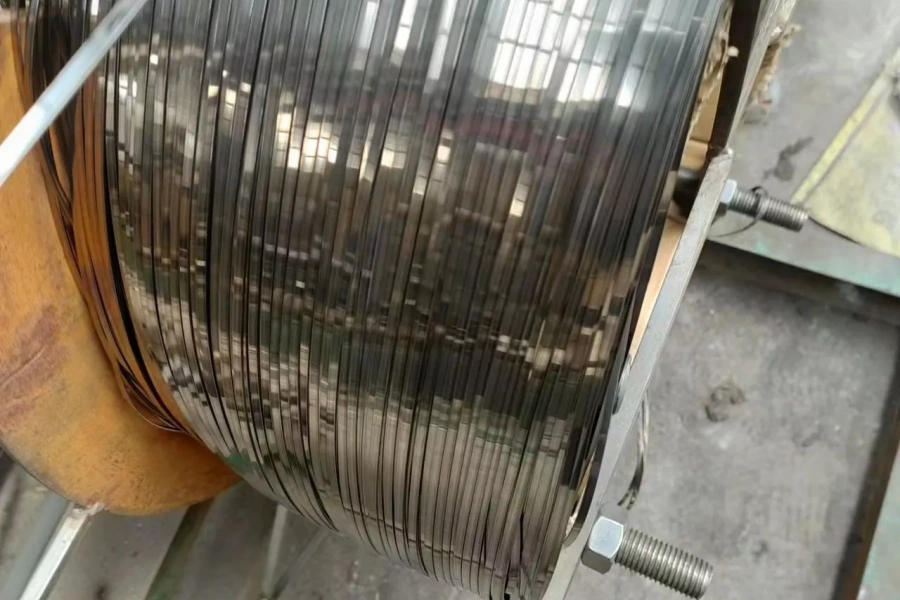

Flachdrähte
Rechteckdrähte

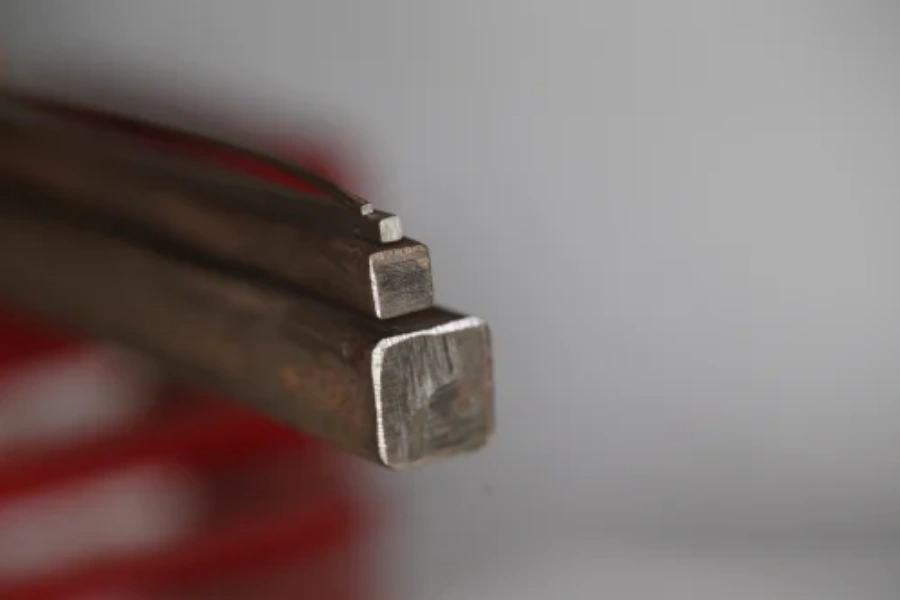

Quadratdrähte
Trapezdrähte
Spezialprofildrähte

Empfohlene Drahtziehmaschinen

Sky Bluer bietet verschiedene Typen von Präzisions-Drahtziehmaschinen an, die auf unterschiedliche Prozessstufen abgestimmt sind. Jeder Maschinentyp verfügt über definierte technische Parameter zur individuellen Auswahl je nach Werkstoff, Drahtform und Prozessanforderung.

Maschinentyp	Funktion	Anwendungen	Technische Parameter	Hauptvorteile
Rund-auf-Rund-Drahtziehmaschine	Reduzierung von großdurchmessrigen Runddrähten auf kleinere Nenndurchmesser	Feine Kupfer- und Aluminiumdrähte, Elektronikdrähte	Eingangsdurchmesser: 8–0,01 mmAusgangsdurchmesser: 1–5 mmMaximalgeschwindigkeit: 60 m/sZiehdurchgänge: 5–12Motorleistung: 45–110 kWDrahtzugspannung: 50–300 N	Hohe Präzision, Mehrfachziehverfahren, stabiler Betrieb, geringe Vibrationen
Rund-auf-Flach-/Profil-Drahtziehmaschine	Direktformung von Flach-, Rechteck- und Profildrähten	Flachdrähte für Elektromotoren, Profilleiter, Magnetdrähte	Eingangsdurchmesser: 4–1 mmFlachbreite: 1–10 mmDicke: 0,2–2 mmMaximalgeschwindigkeit: 40 m/sMotorleistung: 55–90 kWZiehdurchgänge: 3–8	Hoher Durchsatz, weniger Prozessschritte, präzise Profilformung, gleichbleibende Oberflächenqualität
Nachwalz-Präzisionsziehmaschine	Enddimensionierung, Eckradiuskorrektur und Oberflächenoptimierung nach dem Walzprozess	Hochpräzise Flachdrähte, Lackdrähte, Transformatorendrähte	Eingangsdurchmesser: 2–0,5 mmMaximales Reduktionsverhältnis: 25 %Eckradius-Toleranz: ±0,01 mmMaximalgeschwindigkeit: 35 m/sMotorleistung: 45–75 kW	Gleichbleibende Eckradien, verbesserte Oberflächenqualität, exakte Maßsteuerung, stabilisierte Zugspannung

Hinweis: Die Parameter variieren je nach Werkstoff, Drahtdurchmesser und individueller Anlagenkonfiguration. Unsere Ingenieure passen die Maschineneinstellungen individuell an, um Leistung, Drahtqualität und Produktionseffizienz zu optimieren.

Lösungen für Drahtziehprozesse

Ziehen vor dem Walzen

Prozessablauf: Drahtstange → Mehrfachziehen → Feinrunddraht → Präzisionswalzen → Flach-/Rechteckdraht

Beschreibung: Dieses Verfahren ist ideal für die Herstellung hochpräziser Flachdrähte und Magnetdrähte. Die vorherige Durchmesserreduzierung gewährleistet eine hohe Maßkonsistenz, stabilisiert den Walzprozess und verbessert die Oberflächenqualität.

Hauptvorteile:

Höhere Maßgenauigkeit
Verbesserte Werkstoffkonsistenz
Überlegene Oberflächenqualität
Stabilere Walzleistung

Direktprofilziehen

Prozessablauf: Runddraht → Profilziehmatrize → Flach-/Sektor-/Profil draht

Beschreibung: Für Anwendungen mit Flach-, Sektor-, Trapez- oder komplexen Profilformen können unsere Ziehmaschinen die Drahtgeometrie direkt mit minimalen Prozessschritten herstellen. Dieses Verfahren senkt die Produktionskosten bei gleichzeitig hohem Durchsatz.

Anwendungen:

Trapezleiter
Kompaktwickeldrähte
Spezialprofildrähte

Nachwalz-Präzisionsziehen

Prozessablauf: Drahtstange → Ziehen → Präzisionswalzen → Feinzugsdurchgang → Fertiger Präzisionsdraht

Beschreibung: Dieser nach dem Walzen integrierte Prozess dient der finalen Dimensionierung, Eckradiuskorrektur, Oberflächenoptimierung und Zugspannungsstabilisierung für hochanspruchsvolle Anwendungen. Er ist unverzichtbar für lackierte Flachdrähte, Elektromotorleiter, Transformatorendrähte und weitere kritische Produkte.

Hauptvorteile:

Gleichbleibende Eckradiussteuerung
Verbesserte Oberflächenbeschaffenheit
Engere Maßtoleranzen
Geringere Drahtverformung

Unterstützte Drahttypen

Runddrähte: Feine Kupfer- und Aluminiumdrähte für Elektronik und Industrie
Flachdrähte: Für Transformatoren, Elektromotoren und Lackdrahtanwendungen
Rechteckdrähte: Hohe Maßgenauigkeit für Präzisionswicklungen
Quadratdrähte: Geeignet für die Herstellung kompakter Leiter
Trapezdrähte: Ideal für kompakte Litzenleiter
Spezialprofildrähte: Individuelle Lösungen für komplexe Geometrien und Hochleistungsleiter

Integration in komplette Drahtproduktionslinien

Unsere Drahtziehmaschinen lassen sich nahtlos in folgende Anlagen integrieren:

Präzisionswalzwerke
Turks-Head-Anlagen
Inline-Glühöfen
Automatische Zugspannungsregelsysteme

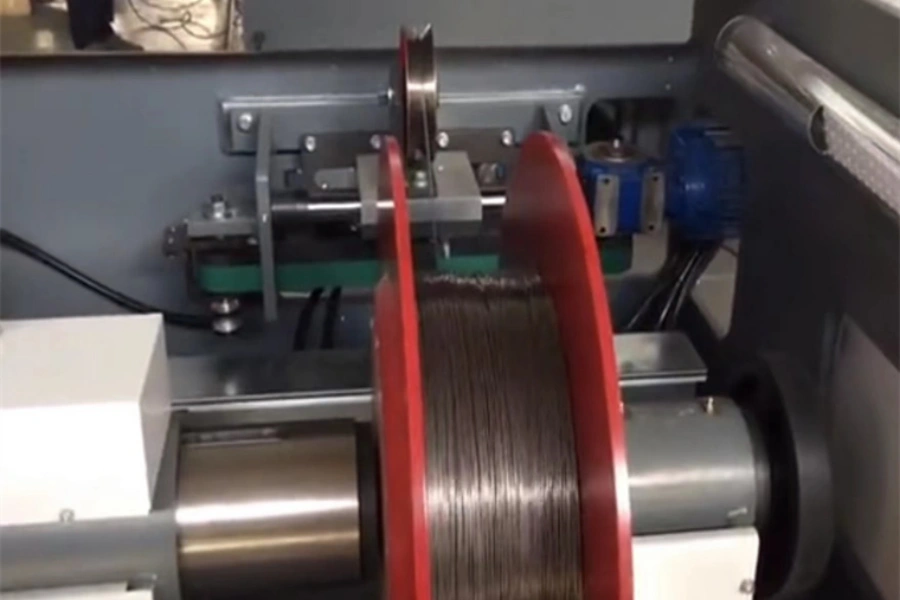

Präzisionsaufwickeleinheiten
Oberflächenbehandlungssysteme

Diese vollintegrierte Prozesslösung verbessert die Stabilität des Fertigungsablaufs, gewährleistet eine gleichbleibende Produktqualität und maximiert die Produktionseffizienz.

Branchenanwendungen

Elektrofahrzeugmotoren: Hochpräzise Flachdrähte für Hairpin-Statoren
Transformatorenindustrie: Rechteck- und Lackleiter
Solarenergie: PV-Lötbänder und Spezialleiter
Luft- und Raumfahrt: Hochpräzise Profildrähte mit strengen Toleranzen
Medizindrähte: Feindrähte mit exzellenter Oberflächenqualität
Elektronikkomponenten: Ultrafeine Leiter für Präzisionsanwendungen

Technische Kernvorteile

Stabile mehrstufige Drahtreduzierung
Exakte Maßsteuerung
Gleichbleibende Eckradien
Hervorragende Oberflächenqualität
Integrierbare Produktionsfähigkeit
Hochgeschwindigkeits-Dauerbetrieb
Flexible Profilformung
Geeignet für Kupfer und Aluminium

Common Questions

Häufig gestellte Fragen (FAQ)

Welche Drahtdurchmesser können die Maschinen verarbeiten?

Die Drahtziehmaschinen von Sky Bluer verarbeiten Eingangsdurchmesser von 8 mm bis 0,5 mm, abhängig von Werkstoff und Anwendung. Mehrfachziehschemata verteilen die Materialreduzierung gleichmäßig, um Maßgenauigkeit und Oberflächenqualität zu wahren. Rund-auf-Rund-Maschinen arbeiten mit 5–12 Ziehdurchgängen, Flach- und Profilmaschinen mit 3–8 Durchgängen. Präzise Zugspannungs- und Geschwindigkeitsregelungen verhindern Drahtbrüche, Rückfederungen und Oberflächenkratzer. Unsere Ingenieure optimieren Reduktionsverhältnisse, Durchgangszahlen und Schmierungsstrategien individuell für jede Linie, um hohen Durchsatz bei konstant hoher Drahtqualität zu gewährleisten.

Wie werden Eckradien und Oberflächenqualität gesteuert?

Nachwalz-Ziehmaschinen halten Eckradien mittels präziser Dimensionsmatrizen und kalibrierter Feinzugsdurchgänge innerhalb von ±0,01 mm ein. Servogesteuerte Zugspannungssysteme stabilisieren den Drahtvorschub, reduzieren Vibrationen und minimieren Oberflächenfehler. Geregelter Schmierstofffluss und optimierte Ziehgeschwindigkeiten verhindern Mikrokratzer und sichern eine gleichmäßige Oberflächenbeschaffenheit. Diese Präzision ist unverzichtbar bei Flach-, Trapez- und Spezialprofildrähten für Elektromotoren, Transformatoren und Lackdrähte mit engen Wickeltoleranzen.

Können unterschiedliche Werkstoffe verarbeitet werden?

Ja, die Maschinen verarbeiten Kupfer, Aluminium und ausgewählte Legierungen. Werkstoffspezifische Anpassungen erfolgen bei Matrizenwerkstoff, Schmierung, durchgangsweiser Reduktion und Drahtzugspannung. Aluminium erfordert eine erhöhte Schmierung und sorgfältige Spannungsregelung zur Vermeidung von Oberflächenfehlern, während Kupfer durch mehrstufiges Ziehen die Kaltverfestigung ohne Durchsatzverlust reduziert. Die Maschine passt sich dynamisch Werkstoffeigenschaften wie Leitfähigkeit, Härte und Duktilität an, um gleichbleibende Durchmesser, Kantenqualität und Oberflächenbeschaffenheit zu gewährleisten.

Wie erfolgt die Integration in die komplette Produktionslinie?

Drahtziehmaschinen lassen sich nahtlos mit vorgeschalteten Präzisionswalzwerken und nachgeschalteten Inline-Glühöfen, Turks-Head-Anlagen und automatisierten Aufwickeleinheiten verbinden. Geschwindigkeit, Zugspannung und Durchgangsreduzierung werden linienweit synchronisiert, um einen kontinuierlichen Betrieb, minimale Drahtbrüche, stabile Oberflächenqualität und exakte Maßsteuerung zu gewährleisten. Echtzeitüberwachungen ermöglichen automatische Anpassungen von Spannung und Geschwindigkeit – auch bei Ziehgeschwindigkeiten bis 60 m/s.

Wie werden Reduktionsverhältnisse für Hochgeschwindigkeitsziehen optimiert?

Unsere Ingenieure berechnen durchgangsweise Reduktionsverhältnisse anhand von Werkstoffeigenschaften, Zieldurchmesser und Oberflächenanforderungen. Mehrstufiges Ziehen verteilt die Materialbeanspruchung gleichmäßig, reduziert innere Spannungen und Rückfederungen. Servogesteuerte Geschwindigkeits- und Spannungssysteme gewährleisten eine exakte Maßkontrolle und gleichbleibende Profilgeometrie während des gesamten Ziehprozesses. Die Optimierung von Durchgangsfolgen und Einzelreduktionen ermöglicht Hochgeschwindigkeitsproduktion ohne Einbußen bei Oberflächen- und Maßqualität.

Wie werden Maschinen für Flach-, Rechteck- und Trapezdrähte angepasst?

Für Spezialprofile entwickelt Sky Bluer individuelle Matrizen, Führungen und Durchgangsfolgen zur Sicherung von Maßstabilität, Kantenintegrität und Oberflächenqualität. Drahtzugspannung, Geschwindigkeit und pro Durchgang erfolgende Reduktion werden präzise geregelt, um die Leitergeometrie für Hochleistungsanwendungen wie Elektromotor-Hairpin-Wicklungen, Transformatorwicklungen und Spezialmagnetdrähte zu wahren. Matrizenwerkstoff und Schmierungsstrategien werden individuell auf jeden Drahttyp abgestimmt, um gleichbleibende Qualität, hohe Produktivität und zuverlässige Linienintegration zu gewährleisten.
