Produktionslinie für lackierte rechteckige Kupferdrähte

SKY BLUER bietet fortschrittliche Produktionslinien für lackierte rechteckige Kupferdrähte an, die Präzisionswalz-, Glüh- und Lacksysteme integrieren. Unsere Lösung ermöglicht Herstellern die Umwandlung von runden Kupferdrähten in hochpräzise rechteckige Leiter mit anschließender isolierender Lackbeschichtung. Sie gewährleistet eine stabile Produktqualität, hohe Produktionseffizienz und die Einhaltung internationaler Normen.

Was sind rechteckige Kupferdrähte und deren Vorteile?

Der lackierte rechteckige Kupferdraht ist ein flacher Leiter mit rechteckigem Querschnitt und isolierender Lackschicht.

Gegenüber Runddrähten bietet er folgende Vorteile:

Höherer Nutfüllfaktor
Bessere Raumausnutzung
Verbesserte thermische Eigenschaften
Geringere Energieverluste
Kompaktere Wickelkonstruktionen

Er wird häufig in hocheffizienten Elektrogeräten eingesetzt, bei denen Leistungsoptimierung und Bauraumminimierung entscheidend sind.

Anwendungsbereiche

Lackierte rechteckige Kupferdrähte finden Einsatz in zahlreichen Branchen:

Elektromotoren (Industriemotoren, Elektrofahrzeugmotoren)
Transformatoren und Induktivitäten
Generatoren und Wechselstromerzeuger
HVAC-Kompressoren
Erneuerbare-Energien-Systeme
Energieübertragungs- und Verteilungsanlagen

Internationale Normen und technische Anforderungen

Die Herstellung rechteckiger Kupferdrähte erfolgt nach internationalen Standards:

IEC 60317-Serie
IEC 60317-0-2 (Allgemeinanforderungen für rechteckige Drähte)
UL-Normen
BS-Normen

Zentrale technische Anforderungen:

Strenge Maßtoleranzen
Kontrolliertes Breiten-Dicken-Verhältnis
Gleichmäßiger Eckradius (R-Winkel)
Stabile Lackisolierung
Einhaltung der thermischen Klassen (120 °C – 240 °C)

Typische Abmessungen, Toleranzen und Eckradien

Typischer Größenbereich

Dicke: 0,3 mm – 10,0 mm
Breite: 1,0 mm – 22,0 mm
Breiten-Dicken-Verhältnis: 1,4:1 – 8:1

Maßtoleranzen

Größenbereich	Toleranz
≤ 3,15 mm	±0,030 mm
3,15 – 6,30 mm	±0,050 mm
6,30 – 12,50 mm	±0,070 mm

Eckradius (R)

Gleichmäßige abgerundete Kanten erforderlich
Schutz vor Isolationsbeschädigungen
Normgerechte Steuerung nach IEC-Vorgaben

Überblick über den Produktionsprozess

Die Produktionslinie für lackierte rechteckige Kupferdrähte umfasst folgende Prozessschritte:

Drahtvorbereitung

Verwendung hochwertiger Kupferstangen oder Runddrähte als Ausgangsmaterial.

Präzisionswalzen

Ein Mehrdurchgang-Walzsystem formt Runddrähte mit hoher Maßgenauigkeit zu rechteckigen Drähten um.

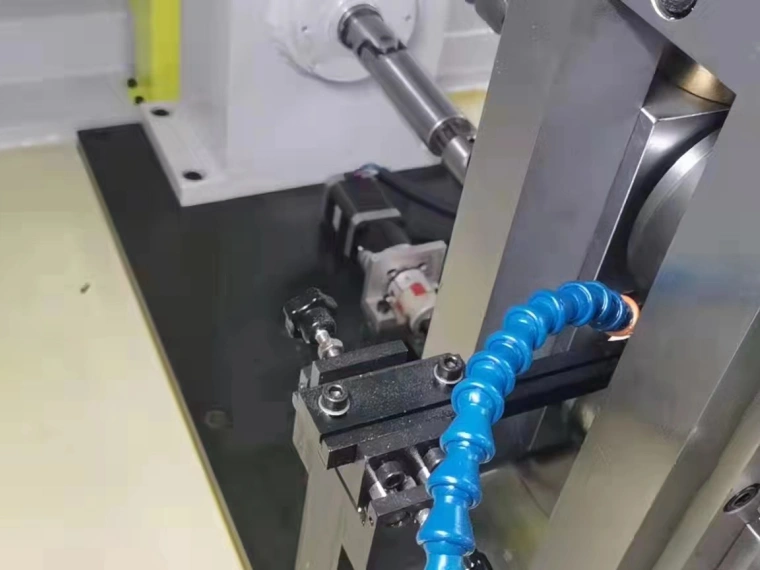

Glühen

Wärmebehandlung zur Wiederherstellung der Duktilität und Verbesserung der elektrischen Leitfähigkeit.

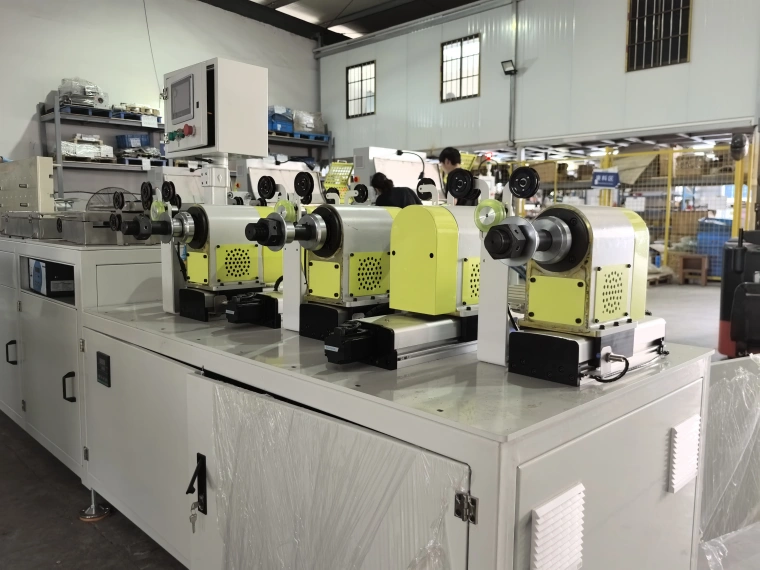

Oberflächenreinigung

Entfernung von Oxidschichten zur Gewährleistung einer optimalen Haftung der Lackbeschichtung.

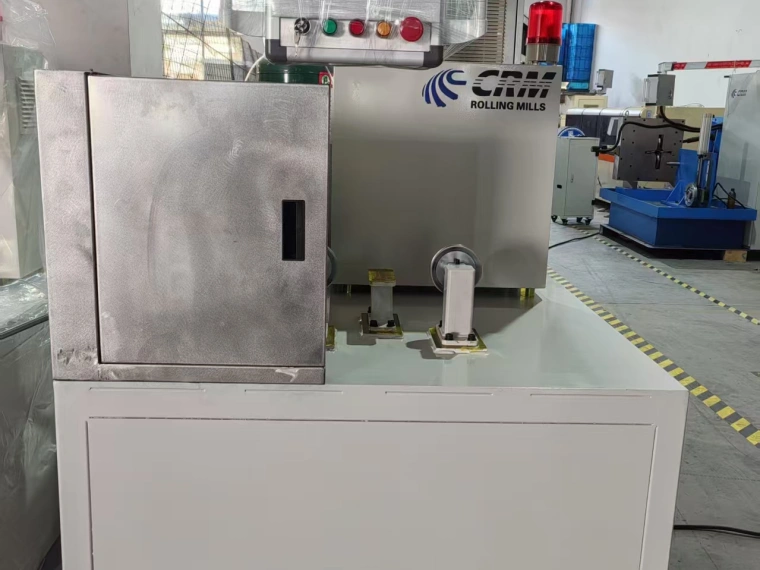

Lackierprozess

Mehrschicht-Beschichtungssystem mit geregelten Härteöfen für eine gleichmäßige Isolationsschicht.

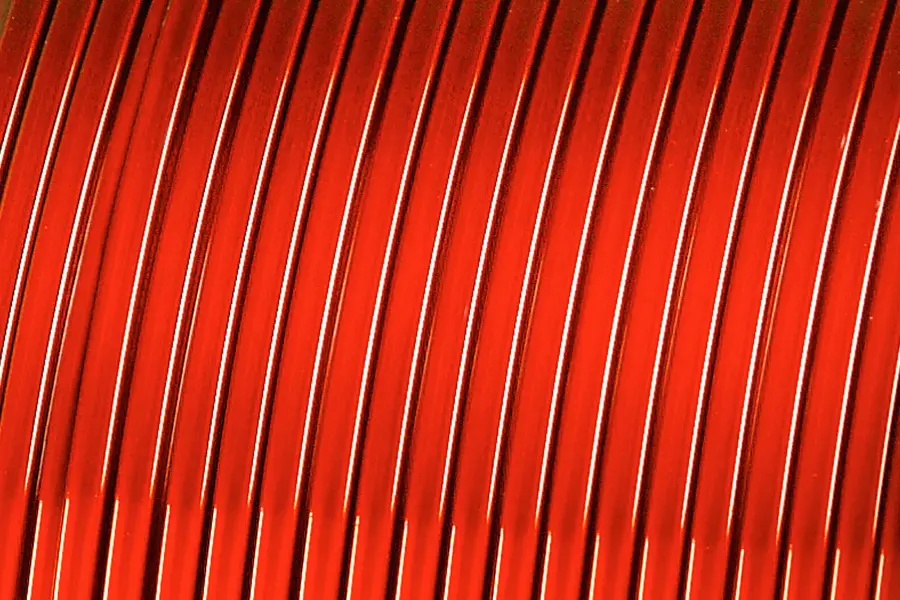

Kühlung und Aufwicklung

Abkühlung des Fertigprodukts und Aufwicklung auf Spulen zur Verpackung und zum Transport.

Unsere Fertigungskapazitäten für rechteckige Kupferdrähte

SKY BLUER ist ein Anbieter von Komplettlösungen für die Herstellung rechteckiger Kupferdrähte – nicht nur ein reiner Anlagenlieferant.

Unsere Walztechnologie ermöglicht:

Die Umwandlung von Runddrähten in rechteckige Kupferdrähte
Mehrdurchgang-Präzisionsformung mit stabilen Abmessungen
Gleichbleibende Steuerung von Breite, Dicke und Kantenverlauf

Zusätzlich bieten wir umfassende Unterstützung für:

Walzwerke für die Formung rechteckiger Drähte
Lackieranlagen für die Isolationsbeschichtung
Integrierte Produktionslinien für Formung und Beschichtung
Schlüsselfertige Anlagenplanung und Layoutgestaltung

Vom Rohmaterial bis zum fertigen lackierten Draht liefern wir individuelle Komplettlösungen.

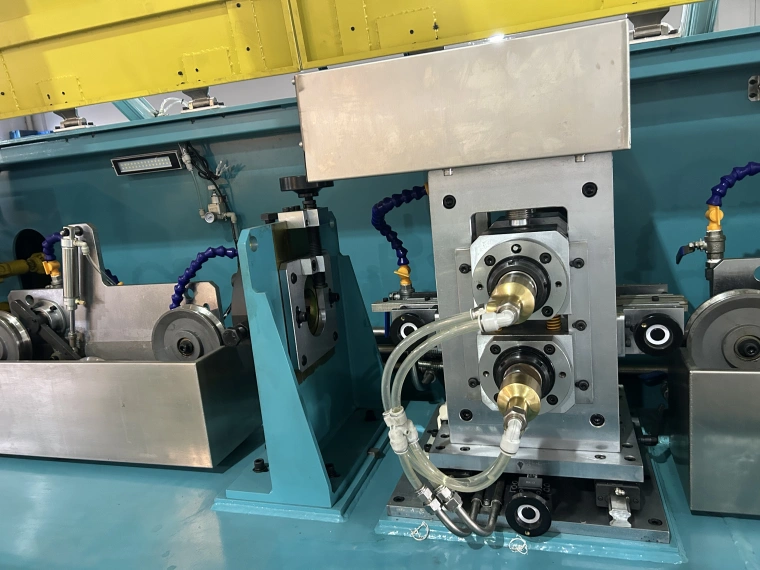

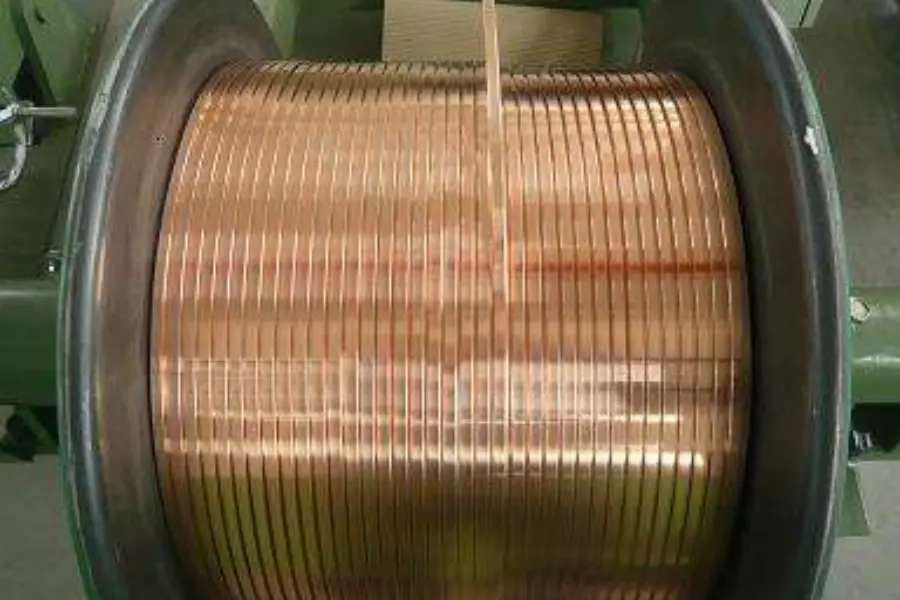

Walzmaschine für rechteckige Kupferdrähte

Unsere Walzwerke sind für die hochpräzise Formung rechteckiger Kupferleiter konzipiert.

Hauptmerkmale

Mehrgerüst-Walzkonfiguration
Hochgenaue Maßsteuerung
Stabiles Zugspannungsregelsystem
Geeignet für kontinuierliche Industrieproduktion
Verstellbar für unterschiedliche Drahtgrößen
Integrierbar mit Glüh- und nachgelagerten Prozessen

Dadurch können Hersteller eine gleichmäßige rechteckige Geometrie bei ausgezeichneter Oberflächenqualität erzielen.

Lackiersystem

Unsere Lackieranlagen gewährleisten eine zuverlässige Isolationsbeschichtung durch:

Mehrschicht-Lackauftrag
Geregelte Härteöfen
Stabile Temperatursteuerung
Gleichmäßige Beschichtungsdicke
Hohe Haftfestigkeit der Lackschicht

Das System kann individuell an unterschiedliche thermische Klassen und Isolationsanforderungen angepasst werden.

Schlüsselfertige Anlagenlösung

Wir bieten komplette schlüsselfertige Lösungen für Fertigungsanlagen rechteckiger Kupferdrähte:

Prozessplanung und Ingenieurauslegung
Anlagenkonfiguration
Werklayoutplanung
Installation und Inbetriebnahme
Bedienerschulung und technischer Support

Dadurch können Kunden die Produktion mit optimierten Arbeitsabläufen und stabiler Ausbringung effizient aufnehmen.

Vorteile der Verwendung rechteckiger Kupferdrähte

Rechteckige Kupferdrähte bieten gegenüber herkömmlichen Runddrähten erhebliche Vorteile, insbesondere bei Anwendungen, bei denen Effizienz, Raumausnutzung und thermische Leistung im Vordergrund stehen.

Durch den rechteckigen Querschnitt entsteht eine dichtere Wickelstruktur mit minimalen Lücken, wodurch die Gesamtleistung elektrischer Geräte verbessert wird.

Zentrale Vorteile

Höherer Nutfüllfaktor Die rechteckige Geometrie ermöglicht eine höhere Kupferdichte im gleichen Bauraum und steigert die Leistungsdichte.
Höhere Energieeffizienz Weniger Luftspalte und optimierte Wickelstrukturen reduzieren elektrische Verluste.
Geringere Material- und Wickelverluste Eine bessere Leiterausnutzung sorgt für einen effizienteren Stromtransport.
Kompaktere Spulenkonstruktionen Ermöglicht kleinere und leichtere Elektrogeräte bei gleicher Ausgangsleistung.
Bessere thermische Eigenschaften Vergrößerte Kontaktflächen und dichtere Wicklungen verbessern die Wärmeabfuhr.

Diese Vorteile machen rechteckige Drähte zur bevorzugten Wahl für moderne Hochleistungs-Elektrogeräte.

Technische Vorteile unserer Produktionslinie

Integrierte Walz- und Lackierlösung
Hohe Präzision und stabiler Betrieb
Individuell anpassbare Produktionskapazität
Geeignet für mehrere Drahtspezifikationen
Energieeffiziente Konstruktion
Ausgelegt für kontinuierliche Industrieproduktion
Einhaltung internationaler Normen

Unsere Branchenbereiche

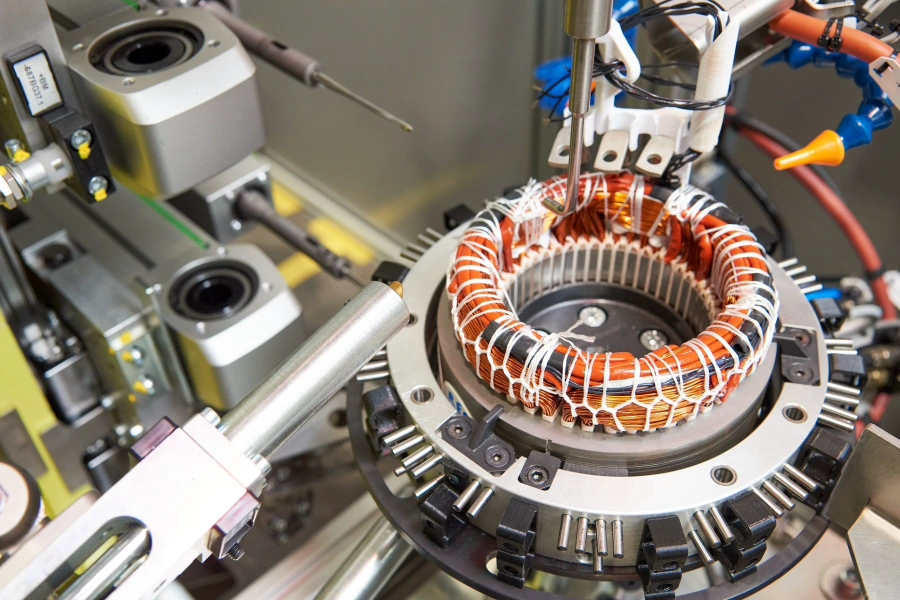

Motorenherstellung
Transformatorenindustrie
Elektrotechnik
Erneuerbare Energien
Automobilindustrie (inklusive Elektrofahrzeugsektor)
Energieanlagenherstellung

Individuelle Sonderlösungen

Jedes Projekt ist individuell. Wir bieten maßgeschneiderte Konfigurationen basierend auf:

Erforderlichem Drahtgrößenbereich
Produktionskapazität
Werklayout
Automatisierungsgrad
Zielmärkten und gültigen Normen

Anfrage für eine individuelle Lösung

Wenn Sie die Produktion von lackierten rechteckigen Kupferdrähten planen oder eine komplette Produktionslinie errichten möchten, kontaktieren Sie uns für eine maßgeschneiderte Lösung.

Unser Ingenieurteam konzipiert ein auf Ihre technischen Anforderungen und Produktionsziele abgestimmtes Anlagensystem.
