Turks-Head-Walzwerk – Präzise industrielle Drahtformlösung
Das Turks-Head-Walzwerk ist für die präzise Formung, Abflachung und Endbearbeitung von Drähten konzipiert. Es gewährleistet eine gleichbleibende Produktqualität, minimalen Ausschuss und einen hohen Durchsatz bei einer Vielzahl von Metalllegierungen.
- About Company
Was ist ein Turks-Head-Walzwerk?

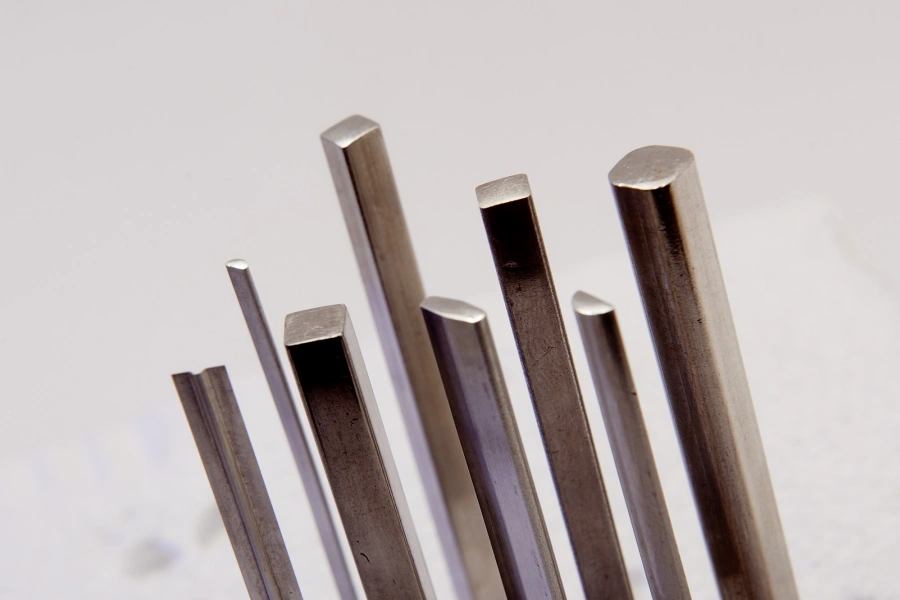

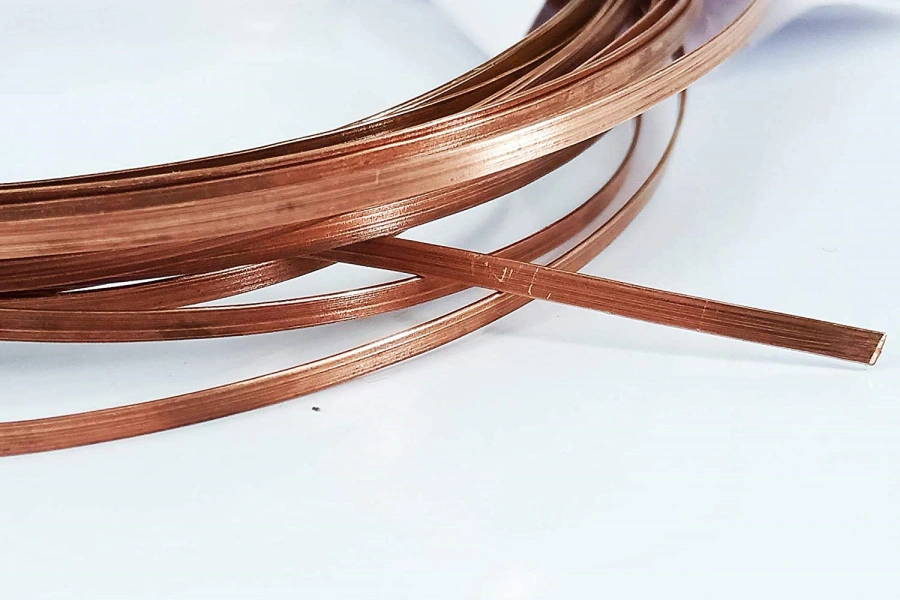

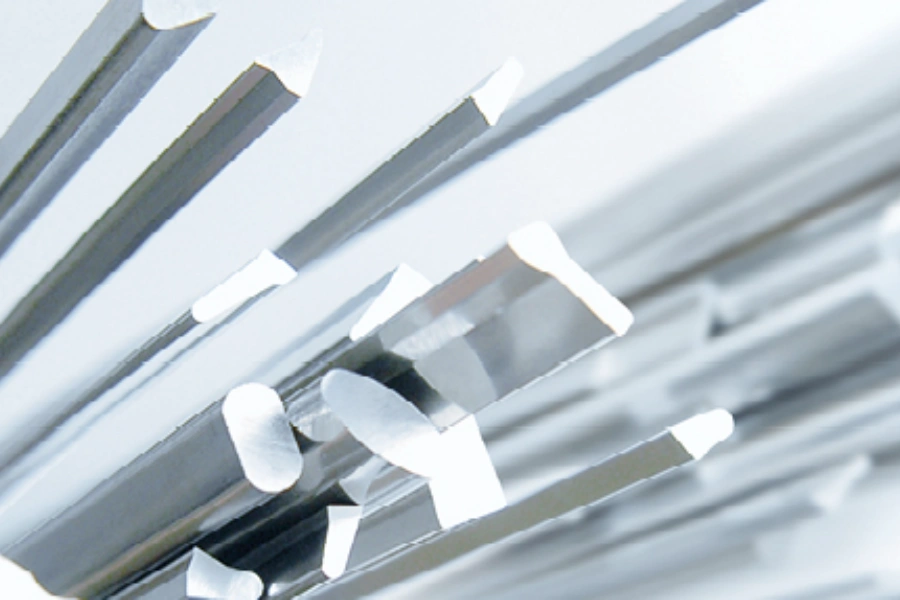

Das Turks-Head-Walzwerk ist eine zentrale Komponente in Produktionslinien für Flachdrähte und Profildrähte. Es wandelt Runddrähte aktiv in Flachdrähte oder kundenspezifische Profildrähte um, reguliert die Zugspannung und hält exakte Abmessungen ein, um eine hohe Oberflächenqualität zu gewährleisten. Durch die gleichmäßige Formungsleistung unterstützt es sowohl Hochgeschwindigkeits- als auch Hochpräzisionsproduktionen und ist daher unverzichtbar für Hersteller, die strenge Industrienormen erfüllen müssen.
Auf Grundlage jahrzehntelanger Branchenerfahrung optimieren unsere Turks-Head-Walzwerke die Produktionseffizienz, reduzieren Materialverschwendung und liefern bei jedem Produktionslauf zuverlässige Ergebnisse.
Typen von Turks-Head-Walzwerken für Drahtformanwendungen
Wir bieten sowohl aktive als auch passive Turks-Head-Walzwerke an, die auf unterschiedliche Produktionsanforderungen abgestimmt sind. Aktive Walzwerke verfügen über motorgetriebene Walzen für eine hochpräzise Hochgeschwindigkeits-Drahtformung, während passive Walzwerke für einfachere, kostengünstigere Betriebsvorgänge auf den Drahtdurchzug oder einen externen Antrieb setzen.

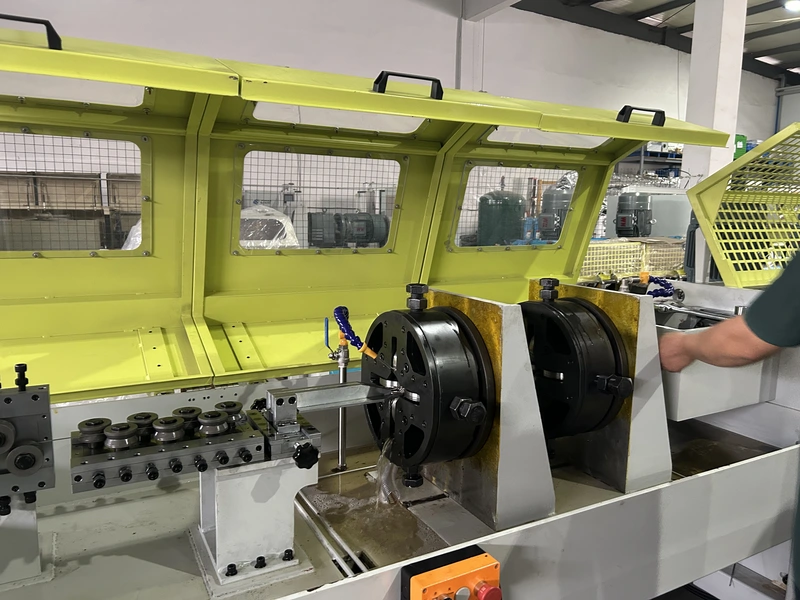

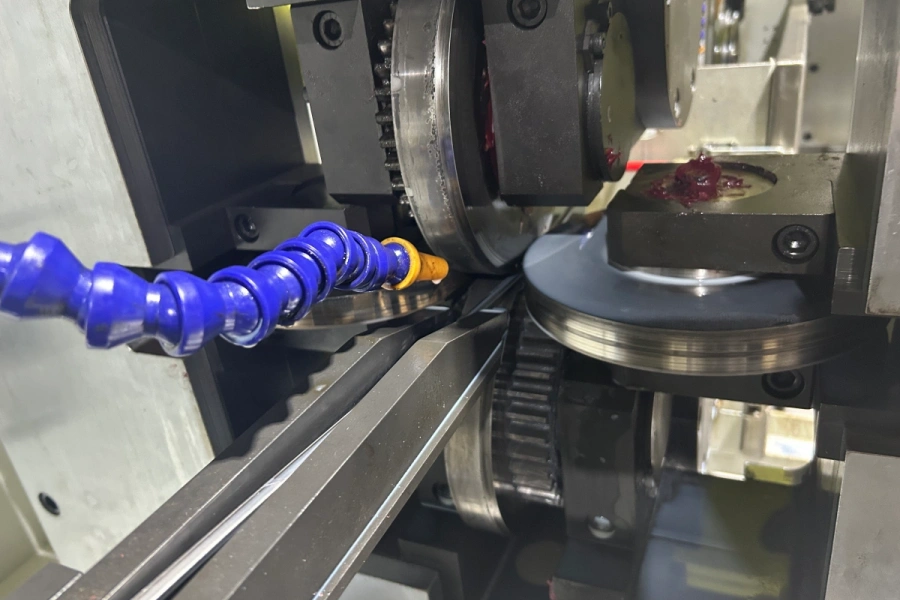

Durchzug-Turks-Head-Walzwerk für leichte Drahtformung und Dimensionsanpassung
Durchzug-Turks-Head-Anlagen verfügen über keinen unabhängigen Antrieb. Der Draht wird durch vorgeschaltete Anlagen wie Ziehmaschinen oder Walzwerke durch die Formwalzen gezogen.
Dieser Typ eignet sich ideal für leichte Formvorgänge, Profilanpassungen und Anwendungen mit geringeren Formkräften. Er zeichnet sich durch einen einfachen Aufbau, einfache Integration und einen kostengünstigen Betrieb aus.
Hauptvorteile:
-
Kein unabhängiges Antriebssystem erforderlich
-
Antrieb durch Anlagenzugspannung
-
Geeignet für leichte Verformungen und Dimensionsanpassungen
-
Einfacher Aufbau und geringer Wartungsaufwand
-
Einfache Integration in Produktionslinien

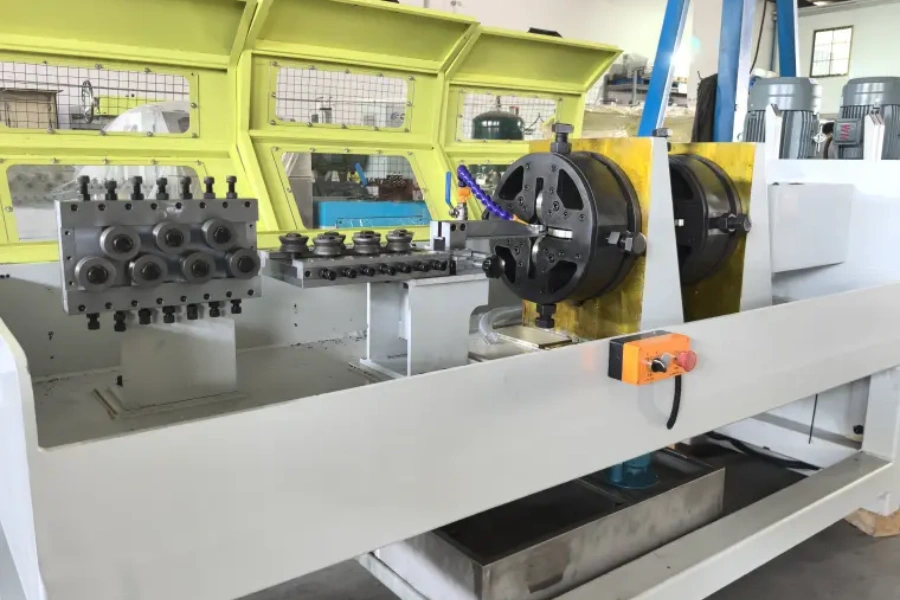

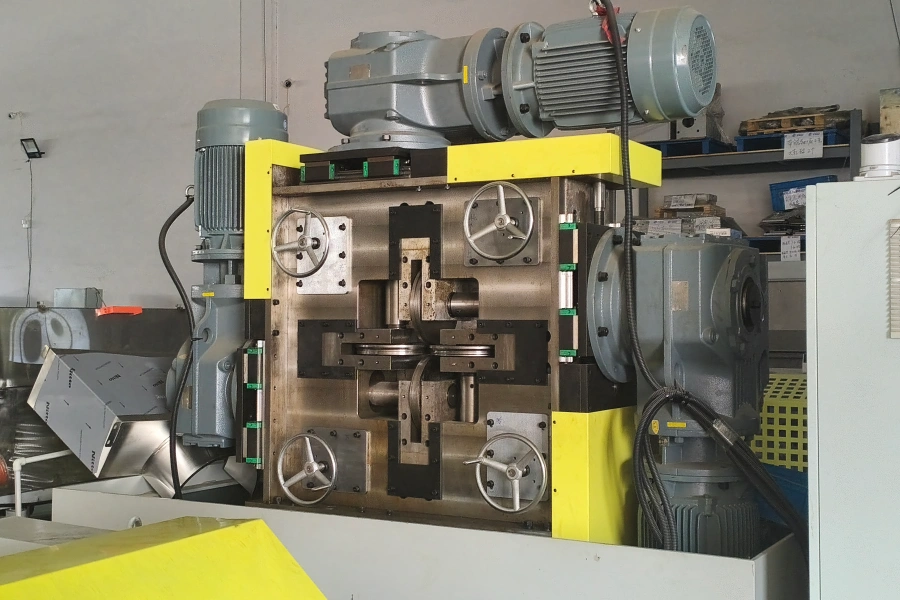

Motorgetriebenes Turks-Head-Walzwerk für schwere Drahtformungen
Motorgetriebene Turks-Head-Anlagen sind mit unabhängigen Motoren ausgestattet, die die Formwalzen aktiv antreiben. Dadurch lassen sich Geschwindigkeit, Drehmoment und Formdruck präzise steuern.
Sie eignen sich für starke Verformungen, hochpräzise Formvorgänge und anspruchsvolle Produktionsbedingungen, die eine stabile Formleistung und enge Toleranzen erfordern.
Hauptvorteile:
-
Unabhängiges motorgetriebenes Walzensystem
-
Höhere Formkapazität und Reduzierungsfähigkeit
-
Verbesserte Maßgenauigkeit und Wiederholbarkeit
-
Stabile Formbedingungen
-
Geeignet für komplexe und hochfeste Drahtprofile
Suchen Sie ein passives Durchzug-Turks-Head-Walzwerk?
Unsere passiven Durchzug-Turks-Head-Walzwerke lassen sich direkt in bestehende Drahtzieh- oder Walzmaschinen integrieren und bieten eine kostengünstige Lösung für die Drahtabflachung und -formung. Durch präzise Zugspannungssteuerung und gleichmäßige Walzenausrichtung gewährleisten diese Walzwerke gleichbleibende Abmessungen, hohe Oberflächenqualität und zuverlässige Leistung bei Produktionen mit Standardgeschwindigkeit. Sie sind ideal für Hersteller, die flexible, einfach zu installierende Anlagen suchen, um zuverlässige Ergebnisse zu erzielen und gleichzeitig Materialverschwendung und Stillstandszeiten zu minimieren.
CRM-GL-Serie
Das symmetrische Walzendesign gewährleistet einen gleichmäßigen Druck und eine konsistente Drahtformung.
CRM-GLWC-Serie
Hochpräzise Walzen ermöglichen die Herstellung unterschiedlicher Drahtgrößen ohne Walzenwechsel.
CRM-Universal-Serie
Zweiachsige Verstellung (auf/ab, innen/außen) ermöglicht eine schnelle Einstellung für quadratische oder rechteckige Drähte.
GLWA-Serie
Einfaches und robustes Design mit geringen Herstellungskosten, ideal für die Produktion von preisgünstigen Standarddrähten.
Suchen Sie ein motorgetriebenes Turks-Head-Walzwerk?
Unsere motorgetriebenen Turks-Head-Walzwerke steuern Drahtzugspannung, Geschwindigkeit und Profil präzise mittels motorbetriebener Walzen. Sie gewährleisten eine hochpräzise Formung und überlegene Oberflächenqualität von Flachdrähten und kundenspezifischen Profildrähten und sind daher perfekt für schnelle Hochpräzisions-Produktionslinien. Unten finden Sie die verfügbaren Konfigurationen und Spezifikationen der einzelnen Modelle.
CRM-GZD100
-
-
Drahtdurchmesser: 0,5–6 mm
-
Drahtform: Rund → Flach
-
Maximalgeschwindigkeit: 200 m/min
-
Hauptmerkmal: Kompakte Bauweise, hochpräzise Formung
-
CRM-GZD150
-
-
Drahtdurchmesser: 1–10 mm
-
Drahtform: Rund → Flach / Trapezförmig
-
Maximalgeschwindigkeit: 200 m/min
-
Hauptmerkmal: Verstellbare Walzenkonfiguration für mehrere Profile
-
-
-
Drahtdurchmesser: 2–15 mm
-
Drahtform: Kundenspezifische Profile
-
Maximalgeschwindigkeit: 180 m/min
-
Hauptmerkmal: Robuste Schwerlastbauweise für gleichmäßige Oberflächenqualität
-
CRM-GZD250
-
-
Drahtdurchmesser: 5–20 mm
-
Drahtform: Flach / kundenspezifische Formen
-
Maximalgeschwindigkeit: 180 m/min
-
Hauptmerkmal: Großdurchmesser-Stützung, überlegene Zugspannungssteuerung
-
- About Company
Technische Hauptmerkmale und Verfahren der Turks-Head-Walzwerke
-
-
Mehrwalzen-Antriebskonstruktion: Unsere 4-Walzen-Systeme verteilen den Druck gleichmäßig über den gesamten Drahtumfang, reduzieren innere Spannungsgradienten und eliminieren Ovalität. Eine exakte Walzenausrichtung ist entscheidend – bereits eine Fehlausrichtung von 0,01 mm kann Restspannungen verursachen, die zu nachträglicher Federung oder Rissbildung führen.
-
Präzisionssteuerung und Toleranzen: Die gleichbleibende Drahtdicke wird durch präzisionsbearbeitete Walzen, rückgekoppelte Antriebe und feine Verstellmechanismen sichergestellt. Erfahrene Bediener erreichen bei kritischen Legierungen Toleranzen von ±0,002 mm bei dem Drahtdurchmesser.
-
Gehärtete Walzenwerkstoffe: Die Walzen bestehen aus Werkzeugstahl mit Wolframkarbid-Beschichtung, um Verschleiß durch hochfeste und abrasive Drähte zu widerstehen. Bei korrosionsanfälligen oder wärmeempfindlichen Materialien werden Beschichtungen wie Chromnitrid (CrN) aufgetragen.
-

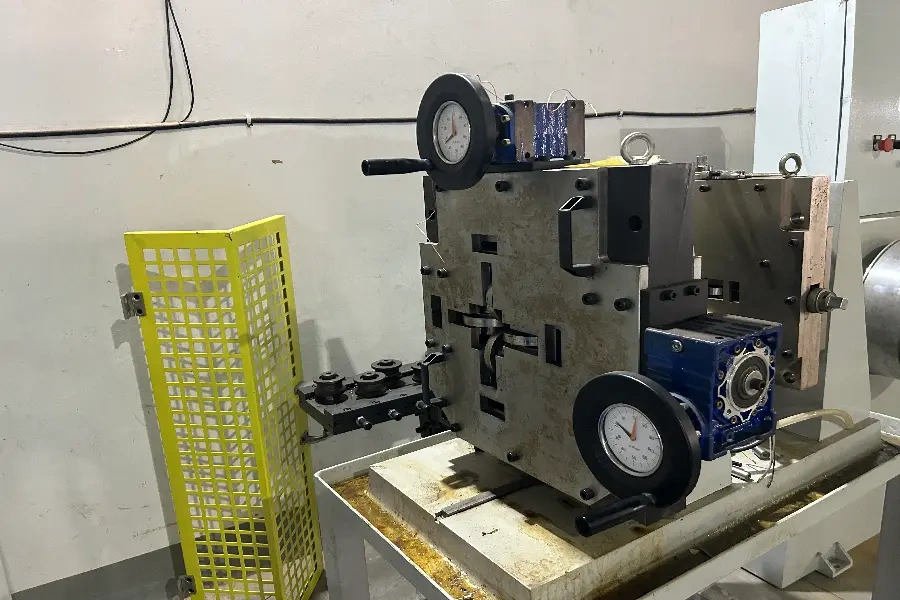

Verstellbarer Walzenspalt und Profil: Jedes Walzwerk ermöglicht Feinverstellungen von Walzenabstand und Ausrichtung, sodass eine individuelle Anpassung an die werkstoffspezifische Kaltverfestigung möglich ist.
-
Integrierte Kühlsysteme: Bei hochfesten oder wärmeempfindlichen Drähten wird Luft- oder Wasserkühlung eingesetzt, um thermische Ausdehnung zu regulieren und Glühfehler zu verhindern.
Aus meiner 30-jährigen Branchenerfahrung hängt bei Edelstahldrähten die Differenz zwischen einer Ausschussrate von 1 % und weniger als 0,1 % oft von einem korrekt eingestellten Kühlsystem ab.-
Energieeffizienz: Die Konstruktion balanciert Motorlast, Drehmoment und Walzenreibung aus, sodass der Energieverbrauch ohne Einbußen bei der Drahtqualität reduziert wird.
-
- About Company
Technische Spezifikationen
|
Parameter
|
Spezifikation
|
Anmerkungen zur Verfahrenstechnik
|
|---|---|---|
|
Walzenkonfiguration
|
4-Walzen- oder Mehrwalzen-Antrieb
|
Mehrwalzen-Systeme empfehlenswert für hochfeste Legierungen
|
|
Drahtdurchmesserbereich
|
0,5 mm – 25 mm (kundenspezifisch)
|
Enge Toleranzen durch präzise Walzeneinstellungen erreichbar
|
|
Walzenwerkstoff
|
Gehärteter Stahl / Legierungsstahl / Wolframkarbid-Beschichtung
|
Beschichtung abhängig von Drahtabrasivität und Wärmeempfindlichkeit
|
|
Maximale Walzgeschwindigkeit
|
Bis 100 m/min
|
Geschwindigkeit muss an den Werkstoff angepasst werden, um Mikrorisse zu vermeiden
|
|
Antriebstyp
|
Elektromotor / Getriebeantrieb
|
Geschlossene Regelung zur präzisen Walzengeschwindigkeitssteuerung
|
|
Produktionskapazität
|
1 – 5 Tonnen/Stunde
|
Abhängig von Drahtdurchmesser, Werkstoff und gewünschter Oberflächenqualität
|
|
Maschinenabmessungen
|
L: 2000–4000 mm × B: 1000–2000 mm × H: 1500–2500 mm
|
Inklusive Bediener- und Wartungsfreiraum
|
|
Maschinengewicht
|
2000–6000 kg
|
Abhängig von Konfiguration und Walzengröße
|
|
Kühlsystem
|
Optional Luft-/Wasserkühlung
|
Unverzichtbar für Titan-, Nickel- und hochfeste Stähle
|
Profi-Tipp: Bei Edelstahl oder Titan ist eine langsame, schrittweise Reduzierung pro Walzdurchgang unerlässlich – zu aggressive Verformungen führen zu Verfestigungen oder Rissbildungen.
- About Company
Geeignete Werkstoffe
Unsere Turks-Head-Walzwerke sind für eine breite Palette von Metallen geeignet:
-

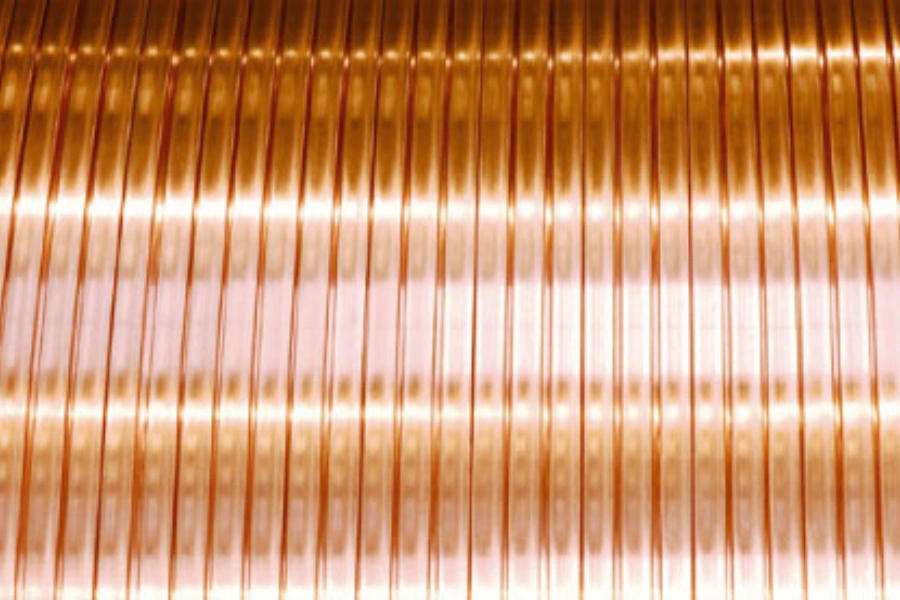

Kupfer und Kupferlegierungen: Sauerstofffreies Kupfer, Messing, Bronze – häufig eingesetzt für elektrische Leiter.
-
Aluminium und Aluminiumlegierungen: Drähte mit hoher elektrischer Leitfähigkeit und leichter Struktur.
-
Stahl und Edelstahl: Kohlenstoffstahl, Legierungsstahl, Federstahl – erfordert präzise Walzenausrichtung zur Vermeidung von Kaltverfestigungsfehlern.
-
Nickel und Nickellegierungen: Monel, Inconel – extrem empfindlich gegenüber Oberflächenrissen; schrittweise Mehrwalzen-Reduzierung empfohlen.
-
Titan und Titanlegierungen: Erfordert eine sorgfältige Temperatursteuerung zur Vermeidung von Kaltverfestigungen.
-
Sonderlegierungen: Hochfeste, korrosionsbeständige oder hitzebeständige Drähte.
Verfahrenshinweis: Für Hochleistungslegierungen sind die Abfolge der Walzdurchgänge, die Reduzierung pro Durchgang und die Kühlung ebenso wichtig wie die Maschine selbst.
- About Company
Anwendungen der Turks-Head-Walzwerke
-
-
Elektrische Drähte und Kabel: Stromleiter, Feindrähte für die Elektronik
-
Industrielle Drahtproduktion: Federn, Stahlseile, Verstärkungsdrähte
-
Luft- und Raumfahrt sowie Automobilindustrie: Hochfeste Präzisionsdrähte für Strukturbauteile
-
Sonderdrahtformung: Medizintechnik, Chemieindustrie, korrosionsbeständige Legierungen
-
Metallseilproduktion: Verstärkung für Verbundwerkstoffe, Gummiprodukte und Sonderkabel
-
- About Company
Vorteile
-
Hohe Konsistenz: Einhaltung von Drahtdurchmessertoleranzen bis ±0,002 mm
-
Vielseitigkeit: Verarbeitung unterschiedlicher Durchmesser, Werkstoffe und Legierungen ohne Umkonfiguration
-
Langlebigkeit: Robuster Maschinenrahmen und hochwertige Walzen gewährleisten eine jahrzehntelange Nutzungsdauer bei regulärer Wartung
-
Prozesssteuerung: Verstellbarer Walzenspalt, Kühlung und Geschwindigkeit ermöglichen eine feine Steuerung der Werkstoffeigenschaften
-
Weltweiter Support: Vor-Ort-Installation, Verfahrensschulung und fortlaufende technische Unterstützung
- About Company
Zubehör und optionale Ausstattung
-
-

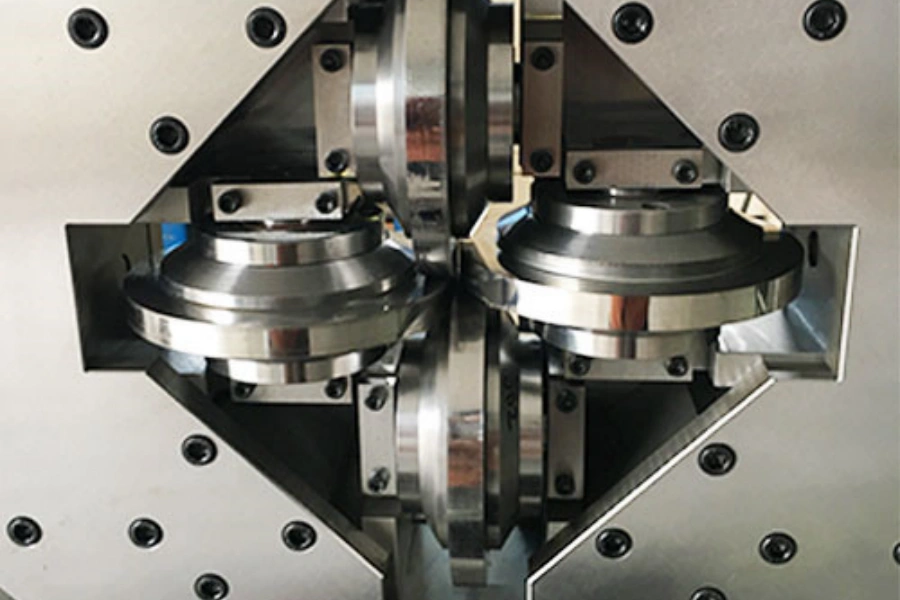

Walzenkassetten für schnellen Walzenwechsel
-
Drahtrichtanlagen zur Gewährleistung der Maßgenauigkeit nach dem Walzvorgang
-
Glüh- oder Beschichtungsanlagen zur Verbesserung der Oberflächenqualität
-
Luft- oder Wasserkühlsysteme für temperaturempfindliche Drähte
-
- About Company
Technische Fachhinweise (für technisches Publikum)
-
-
Durchgangsreduzierungsstrategie: Bei hochfestem Edelstahl oder Nickellegierungen darf die Gesamtreduzierung pro Walzdurchgang 10–15 % nicht überschreiten, um Rissbildungen zu verhindern.
-
Walzenausrichtung: Bereits eine Fehlausrichtung von 0,01 mm kann Ovalität oder innere Spannungen verursachen; regelmäßige Kalibrierung ist zwingend erforderlich.
-
Kühlintegration: Bei Titan oder Nickel verhindert eine geregelte Kühlung mikrostrukturelle Schäden.
-
Wartung: Ein Walzenwechsel nach 500–1000 Betriebsstunden wird empfohlen (abhängig von der Werkstoffabrasivität); Schmierung ist zentral zur Vermeidung von Verschleiß und Überhitzung.
-
Common Questions
Häufig gestellte Fragen (FAQ) – Technische Fachinformationen
Welche Drahtdurchmesser und Reduzierungen können von einem Turks-Head-Walzwerk sicher verarbeitet werden?
Unsere Walzwerke verarbeiten Drahtdurchmesser von 5 mm bis 25 mm, abhängig von Walzenkonfiguration und Werkstoff. Bei hochfesten Legierungen wie Edelstahl oder Titan empfehle ich eine schrittweise Mehrdurchgangsreduzierung von jeweils 10–15 %, um Kaltverfestigungen, Mikrorisse und die Ansammlung von Restspannungen zu vermeiden. Die Walzenausrichtung muss auf ±0,01 mm präzise eingestellt sein, andernfalls entstehen Ovalitäten oder nachträgliche Federungen im weiteren Produktionsverlauf.
Welche Werkstoffe sind am besten geeignet und wie beeinflusst die Werkstoffwahl die Anlageneinstellung?
Turks-Head-Walzwerke verarbeiten eine breite Palette von Metallen: Kupfer, Aluminium, Kohlenstoffstahl, Edelstahl, Nickellegierungen, Titan und hochfeste Sonderlegierungen. Werkstoffhärte, Duktilität und Wärmeempfindlichkeit bestimmen die Wahl des Walzenwerkstoffs, die Walzenspalteinstellungen und die Kühlstrategie. Beispielsweise erfordert Titan wassergekühlte Walzen und langsamere Vorschubgeschwindigkeiten, um Kaltverfestigungen und thermische Ausdehnungsprobleme zu vermeiden.
Wie präzise ist die Maschine und was gewährleistet enge Toleranzen?
Die Präzision ergibt sich aus der Kombination von Mehrwalzen-Antriebskonstruktion, präzisionsbearbeiteten Walzen und rückgekoppelten Antriebssystemen. Erfahrene Bediener erreichen Drahtdurchmessertoleranzen von ±0,002 mm. Entscheidende Faktoren sind die Walzenausrichtung, die Reduzierung pro Walzdurchgang und das thermische Management – insbesondere beim Walzen von Legierungen mit geringer Wärmeleitfähigkeit wie Nickel oder Titan.
Welche kritischen Wartungs- und Kalibrieranforderungen gibt es?
Die reguläre Wartung umfasst die Prüfung der Walzenoberflächen, die Lager Schmierung, die Überprüfung der Ausrichtung und den verschlissenen Walzenersatz. Verschlissene Walzen erhöhen die Oberflächenrauheit und können Ovalitäten oder Restspannungen verursachen. Eine Kalibrierung sollte alle 500–1000 Betriebsstunden durchgeführt werden, bei der Verarbeitung abrasiver oder hochfester Legierungen häufiger. Auch Kühlsysteme und Vorschubeinrichtungen erfordern regelmäßige Prüfungen zur Aufrechterhaltung einer gleichbleibenden Drahtqualität.
Kann die Maschine unterschiedliche Drahtgrößen oder Werkstoffe in einer Produktionslinie verarbeiten?
Hydraulisch oder motorisch verstellbare Walzen ermöglichen einen schnellen Wechsel zwischen unterschiedlichen Durchmessern oder Legierungen. Der Wechsel von weichem Kupferdraht zu hochfestem Stahl- oder Nickeldraht erfordert jedoch eine erneute Prüfung von Walzenwerkstoff, Walzenspalt und Durchgangsplan, um die Maßgenauigkeit zu wahren und Werkstoffspannungen zu vermeiden. Mehrwalzen-Systeme sind ideal für diese Flexibilität, da die schrittweise Verformung die Ansammlung von Restspannungen reduziert.
Wie verbessert das Turks-Head-Walzwerk sowohl die Drahtqualität als auch die Produktionseffizienz?
Durch die gleichmäßige Druckverteilung aller Walzen reduziert die Maschine innere Spannungsgradienten und minimiert Oberflächenfehler. Kombiniert mit präzise geregelten Walzenspalten, rückgekoppelter Geschwindigkeitsregelung und optionaler Kühlung maximiert dieses Verfahren die Ausbeute, reduziert den Ausschuss und verhindert Mikrorisse. Meine Erfahrung zeigt, dass eine korrekte Prozesssteuerung die Produktionseffizienz um 15–25 % steigern und die Fehlerrate bei hochfesten Legierungen auf unter 0,1 % senken kann.
- About Company
Über Sky Bluer Environmental Technology Co., Ltd.
Unsere Turks-Head-Walzwerke formen und abflachen Drähte mit höchster Präzision, steuern die Zugspannung aktiv, halten exakte Abmessungen ein und liefern überlegene Oberflächenqualität. Gestützt auf jahrzehntelange Branchenerfahrung unterstützen wir Hersteller dabei, enge Toleranzen einzuhalten, die Effizienz zu maximieren und eine gleichbleibende Leistung bei jedem Produktionslauf zu gewährleisten. Wenn Sie nach einer zuverlässigen Lösung zur Optimierung Ihrer Drahtverarbeitungsprozesse suchen, bieten unsere Turks-Head-Walzwerke die benötigte Leistung und Präzision.
