Einführung

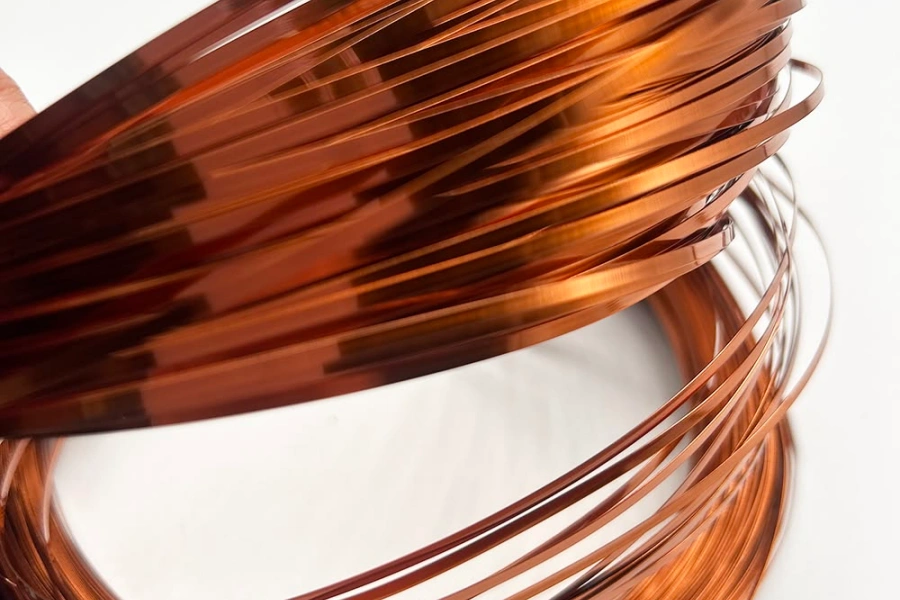

Zweiwalzen‑Kupferwalzwerke werden überwiegend für die Herstellung von Kupferdraht mit herkömmlichen Genauigkeitsanforderungen eingesetzt. Für ultradünnen Kupferflachdraht, rechteckigen Wickeldraht für Elektromotoren und profilierte Kupferleiter für die Luft‑ und Raumfahrt hat sich dagegen das Vierwalzen‑Kupferwalzwerk als bevorzugte Lösung etabliert.
Bei der Vierwalzenkonstruktion werden zwei Stützwalzen mit großem Durchmesser hinter zwei kleineren Arbeitswalzen angeordnet. Dadurch erhöhen sich die Gesamtsteifigkeit des Walzgerüsts und die Stabilität der Walzkraft erheblich. Maßtoleranzen im Mikrometerbereich lassen sich damit zuverlässiger einhalten als mit einem konventionellen Zweiwalzen‑Walzwerk.
Dieser Beitrag erläutert den konstruktiven Aufbau, die wichtigsten technischen Vorteile, geeignete Präzisionsdrahtprodukte und typische industrielle Anwendungen eines Vierwalzen‑Kupferwalzwerks. Weitere Informationen finden Sie unter https://precision‑rolls.com/copper‑rolling‑process/ und im https://precision‑rolls.com/produce‑copper‑flat‑wire/.

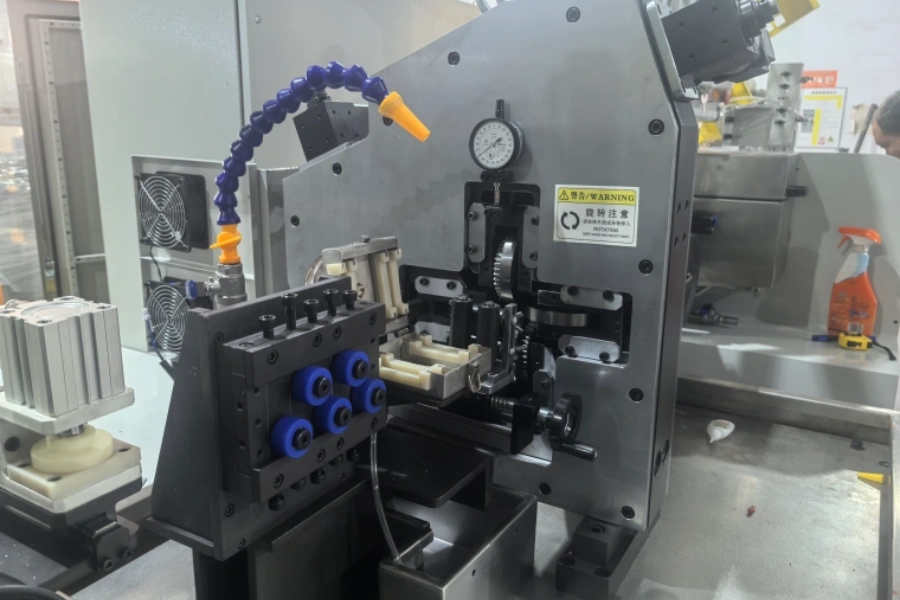

Konstruktiver Aufbau eines Vierwalzen‑Kupferwalzwerks
Im Gegensatz zu einem Zweiwalzen‑Walzwerk mit nur einem Arbeitswalzenpaar verwendet das Vierwalzen‑Walzgerüst eine Anordnung aus zwei kleinen Arbeitswalzen und zwei großen Stützwalzen:
- Arbeitswalzen mit kleinem Durchmesser: Sie stehen beim Umformen in direktem Kontakt mit dem Kupferdraht. Die Walzen lassen sich einfach hochglanzpolieren und ermöglichen eine sehr gute Oberflächenqualität des fertigen Drahtes.
- Stützwalzen mit großem Durchmesser: Sie nehmen den größten Teil der Walzkraft auf und reduzieren die Durchbiegung der Arbeitswalzen bei hoher Belastung.
- Hydraulische Walzenbiegevorrichtung: Sie kompensiert die Walzendurchbiegung in Echtzeit und reduziert Kantenwelligkeit sowie Abweichungen der Draht‑ oder Banddicke.
- Servogeregelte Walzspalteinstellung im geschlossenen Regelkreis: Sie ermöglicht eine präzise Einstellung des Walzspalts im Mikrometerbereich und gleicht den Walzenverschleiß automatisch aus.
Dank der modularen Bauweise können Arbeits‑ und Stützwalzen unabhängig voneinander ausgetauscht werden. Gegenüber herkömmlichen Zweiwalzen‑Walzwerken lassen sich die wartungsbedingten Stillstandszeiten dadurch um mehr als 40 % reduzieren.
Sechs wesentliche Vorteile eines Vierwalzen‑Kupferwalzwerks
Vorteil 1: Hochpräzise Maßregelung
Die Stützwalzenkonstruktion verhindert, dass sich die Arbeitswalzen unter hoher Walzkraft übermäßig durchbiegen. Beim fertigen Kupferdraht kann eine Dickentoleranz von ±0,001 mm und eine Breitentoleranz von ±0,002 mm erreicht werden. Diese Werte liegen deutlich unter der Mindesttoleranz von etwa ±0,01 mm, die mit einem Zweiwalzen‑Walzwerk erreichbar ist.
Damit erfüllt das Präzisionswalzwerk die hohen Anforderungen an Kupferdrähte für die Automobilindustrie, Medizintechnik sowie Luft‑ und Raumfahrt.
Vorteil 2: Geeignet zum Walzen ultradünner Kupferdrähte
Die Arbeitswalzen können mit einem kleineren Durchmesser ausgeführt werden. Dadurch lässt sich Kupferflachdraht mit einer Dicke von bis zu 0,05 mm stabil walzen. Bei Zweiwalzen‑Walzwerken können bei derart geringen Enddicken erhebliche Dickenschwankungen auftreten.
Vorteil 3: Hohe Oberflächenqualität des fertigen Drahtes
Die kleinen Arbeitswalzen lassen sich auf Hochglanz beziehungsweise spiegelglatt polieren. In Verbindung mit einem geschlossenen Schmiersystem kann eine Oberflächenrauheit von Ra ≤ 0,6 µm erreicht werden.
Die Drahtoberfläche bleibt frei von Graten und Mikroriefen. Dadurch verringert sich der Aufwand für nachfolgende Schleif‑ und Polierprozesse.
Vorteil 4: Stabile Walzkraft und längere Walzenstandzeit
Die Stützwalzen nehmen etwa 80 % der Walzkraft auf und reduzieren so die Ermüdung und den Verschleiß der Arbeitswalzen.
Die Standzeit von Hartmetall‑Arbeitswalzen kann dadurch um bis zu 60 % verlängert werden. Bei einer kontinuierlichen Serienfertigung sinken sowohl die Wechselhäufigkeit als auch die laufenden Werkzeugkosten.
Vorteil 5: Geeignet für unterschiedliche Drahtprofile
Durch den Austausch profilierter Arbeitswalzen kann das Vierwalzen‑Walzwerk verschiedene Draht‑ und Bandquerschnitte herstellen:
- Kupferflachdraht
- Rechteckdraht für Motorwicklungen
- Trapezförmigen Kupferprofildraht
- Ultradünnes Kupferband
- Kundenspezifische Sonderprofile
Diese Flexibilität ermöglicht die wirtschaftliche Fertigung unterschiedlicher Abmessungen und Querschnitte auf derselben Kupferdraht‑Walzmaschine. Weitere Einzelheiten finden Sie unter https://precision‑rolls.com/rectangular‑copper‑wire‑manufacturing/.
Vorteil 6: Geringerer Materialausschuss
Die hydraulische Walzenbiegung und die automatische AGC‑Dickenregelung im geschlossenen Regelkreis reduzieren Fehler wie Kantenwelligkeit, Verdrehung und Dickendrift. Die Ausschussquote kann unter 2 % gehalten werden und liegt damit deutlich unter den Materialverlusten von 6 % bis 10 %, die bei einem Zweiwalzen‑Walzwerk auftreten können.
Geeignete Präzisionsprodukte aus Kupferdraht
Das Vierwalzen‑Kupferwalzwerk eignet sich zur Herstellung folgender Produkte:
- Ultradünner Kupferflachdraht für Kabelbäume von Elektrofahrzeugen
- Hochpräziser Kupferrechteckdraht für Wicklungen von Traktionsmotoren
- Präzisionsdraht aus Kupfer‑Nickel‑Legierungen für medizintechnische Geräte
- Trapezförmige Spezialleiter für Anwendungen in der Luft‑ und Raumfahrt
- Ultradünner Kupferflachdraht für Photovoltaik‑Lötbänder
- Emaillierter Flachdraht mit Toleranzen im Mikrometerbereich für Hochfrequenztransformatoren
Vergleich zwischen Vierwalzen‑ und Zweiwalzen‑Kupferwalzwerk
表格
| Leistungsmerkmal | Vierwalzen‑Kupferwalzwerk | Zweiwalzen‑Kupferwalzwerk |
|---|---|---|
| Minimale Dickentoleranz | ±0,001 mm | ±0,01 mm |
| Geringste walzbare Dicke | 0,05 mm | 0,3 mm |
| Walzenstandzeit | Lang, bis zu 60 % länger | Kürzer, häufiger Walzenwechsel |
| Anteil an Kantenfehlern | ≤ 1 % | 8–15 % |
| Investitionskosten | Mittel bis hoch | Niedrig |
| Geeigneter Produktionsbereich | Hochpräziser, ultradünner Kupferdraht | Dicker Kupferflachdraht mit konventionellen Toleranzen |
Empfohlene Konfiguration der Produktionslinie
Für eine vollständige Fertigungslinie für Präzisionskupferdraht kann das Vierwalzen‑Kupferwalzwerk mit folgenden Komponenten kombiniert werden:
- Abwickler mit konstanter Zugregelung
- Inline‑Ultraschallreinigungsanlage
- Kontinuierliche Glühanlage
- Lasermesssystem zur kontinuierlichen Online‑Maßkontrolle
- Automatischer Doppelkopf‑Aufwickler
Eine integrierte Zieh‑ und Walzlinie kann die Gesamtproduktivität um bis zu 25 % erhöhen. Weitere Informationen zu den Unterschieden zwischen beiden Umformverfahren finden Sie im Vergleich https://precision‑rolls.com/rolling‑vs‑drawing/.
Fazit
Das Vierwalzen‑Kupferwalzwerk überwindet die Präzisionsgrenzen herkömmlicher Zweiwalzenanlagen. Die Kombination aus durchbiegungsarmer Stützwalzenkonstruktion, hydraulischer Walzenbiegung und automatischer Dickenregelung ermöglicht die stabile Serienfertigung von Kupferflachdraht und Kupferrechteckdraht mit Toleranzen im Mikrometerbereich.
Für Hersteller von hochpräzisen Kupferleitern für die Elektroindustrie, Automobiltechnik sowie Luft‑ und Raumfahrt ist das Vierwalzen‑Walzwerk eine besonders geeignete Umformlösung.
Sky Bluer Environmental Technology Co., Ltd. entwickelt eine vollständige Baureihe von Vierwalzen‑Kupferwalzwerken sowie schlüsselfertige Produktionslinien für Präzisionskupferdraht. Das Angebot umfasst kundenspezifische Walzenprofile, die Automatisierung der gesamten Fertigungslinie und einen weltweiten technischen Kundendienst rund um die Uhr. Verfügbar sind integrierte Walzlösungen für Flachdraht, Rechteckdraht und profilierte Drähte aus Kupferlegierungen.
Weitere Informationen zur Funktionsweise von Anlagen für das Walzen breiter Kupferbänder finden Sie unter https://precision‑rolls.com/copper‑strip‑rolling‑technology/.
