Einleitung: Das Vakuumschmelzen bestimmt die Qualität medizinischer Drähte
Der entscheidende Unterschied zwischen medizinischen Legierungsdrähten und konventionellen Industriedrähten liegt in der Reinheit des Werkstoffs und der Homogenität seiner inneren Struktur.
Hochwertige medizinische Drähte aus Werkstoffen wie 316LVM-Edelstahl, Nitinol, Titanlegierungen und MP35N-Kobalt-Chrom-Legierungen stellen besonders hohe Anforderungen an die metallurgische Reinheit und Prozesskontrolle.
Beim konventionellen Schmelzen unter atmosphärischen Bedingungen besteht ein erhöhtes Risiko der Aufnahme von Sauerstoff, Stickstoff und anderen gasförmigen Verunreinigungen sowie der Bildung nichtmetallischer Einschlüsse. Diese Defekte können die Gefügehomogenität, Ermüdungsfestigkeit, mechanischen Eigenschaften und die Verarbeitbarkeit des Materials beim anschließenden Ziehen und Walzen beeinträchtigen.
Das Vakuumschmelzen ist daher ein grundlegender Prozess innerhalb der gesamten Fertigungskette für medizinische Drähte und spielt eine entscheidende Rolle für die Qualität des Ausgangsmaterials.
Selbst hochentwickelte Zieh- und Präzisionswalzanlagen sind auf einen homogenen und qualitativ hochwertigen Ausgangswerkstoff angewiesen.
Als zentrale Anlagenseite innerhalb des Themenclusters für medizinische Drähte konzentriert sich dieser Artikel auf die Funktionsprinzipien, Anlagentypen, Prozessparameter, Anwendungsvorteile und die Integration von Vakuumschmelzanlagen für medizinische Legierungen in komplette Produktionslinien.
Der Inhalt ist eng mit der Pillar Page „Leitfaden zur Herstellung medizinischer Drähte: Vom Schmelzen bis zur Präzisionsfertigung von Flachdraht“ verknüpft.
Warum medizinische Drahtlegierungen Vakuumschmelztechnologie benötigen
Entfernung unerwünschter gasförmiger Verunreinigungen
Eine Hochvakuumumgebung unterstützt die Entfernung beziehungsweise Reduzierung unerwünschter Gase wie Sauerstoff, Stickstoff und Wasserstoff während des metallurgischen Prozesses.
Dadurch können bestimmte innere Defekte und Porositäten reduziert und die Dichte sowie Homogenität des Legierungsblocks verbessert werden.
Reduzierung nichtmetallischer Einschlüsse
Vakuumschmelz- und Raffinationsprozesse helfen dabei, Oxide, Sulfide und andere nichtmetallische Einschlüsse zu kontrollieren.
Eine geringere Einschlussdichte reduziert mikroskopische Fehlstellen im Werkstoff und kann dessen Verhalten bei nachfolgenden Umformprozessen sowie unter zyklischer mechanischer Belastung verbessern.
Homogene Legierungszusammensetzung
Eine präzise Prozessführung beim Vakuumschmelzen verbessert die gleichmäßige Verteilung der verschiedenen Legierungselemente und reduziert die Gefahr einer unerwünschten Seigerung.
Eine homogene chemische Zusammensetzung bildet die Grundlage für gleichmäßige mechanische Eigenschaften und eine stabile Weiterverarbeitung beim Drahtziehen, Präzisionswalzen und bei der Wärmebehandlung.
Verbesserung der Materialqualität für medizinische Anwendungen
Hochreine Legierungen mit kontrollierter Zusammensetzung sind für anspruchsvolle medizinische Anwendungen von besonderer Bedeutung.
Die Reduzierung von Verunreinigungen und die Verbesserung der Gefügehomogenität schaffen bessere Voraussetzungen für die Erfüllung hoher Anforderungen an Korrosionsbeständigkeit, mechanische Eigenschaften, Prozessstabilität und – abhängig vom konkreten Werkstoff und Anwendungsfall – Biokompatibilität.
Haupttypen und Funktionsprinzipien medizinischer Vakuumschmelzanlagen
Für die Herstellung hochwertiger medizinischer Legierungen kommen insbesondere zwei Vakuumschmelzverfahren zum Einsatz:
VIM – Vacuum Induction Melting (Vakuum-Induktionsschmelzen)
und
VAR – Vacuum Arc Remelting (Vakuum-Lichtbogen-Umschmelzen).
Die Auswahl des geeigneten Verfahrens hängt vom Werkstoff, der geforderten Reinheit, den metallurgischen Eigenschaften und der vorgesehenen Anwendung ab.
VIM-Vakuum-Induktionsschmelzofen
VIM steht für Vacuum Induction Melting, auf Deutsch Vakuum-Induktionsschmelzen.
Bei diesem Verfahren werden die Ausgangsmaterialien mithilfe elektromagnetischer Induktion in einer geschlossenen Vakuumkammer erhitzt und geschmolzen.
Die induktive Erwärmung ermöglicht eine kontrollierte Wärmeverteilung und unterstützt die Durchmischung der verschiedenen Legierungselemente.
VIM eignet sich insbesondere für mehrkomponentige Legierungen wie:
- medizinische Edelstähle
- Kobalt-Chrom-Legierungen
- Nickellegierungen
- verschiedene medizinische Speziallegierungen
Zu den wesentlichen Vorteilen gehören eine kontrollierbare Legierungszusammensetzung, eine gute Homogenität und eine effiziente Prozessführung.
VAR-Vakuum-Lichtbogen-Umschmelzofen
VAR steht für Vacuum Arc Remelting, auf Deutsch Vakuum-Lichtbogen-Umschmelzen.
Bei diesem Verfahren wird eine zuvor hergestellte Legierungselektrode mithilfe eines elektrischen Lichtbogens unter Vakuumbedingungen erneut aufgeschmolzen.
Durch den kontrollierten Umschmelz- und Erstarrungsprozess können die Gefügehomogenität verbessert und bestimmte innere Defekte, Porositäten und Einschlüsse reduziert werden.
VAR wird häufig für Hochleistungswerkstoffe eingesetzt, darunter bestimmte Titanlegierungen und andere Speziallegierungen, bei denen eine hohe metallurgische Reinheit und Gefügestabilität erforderlich sind.
Typische Vakuumschmelzprozesse für wichtige medizinische Legierungen
Medizinischer Edelstahl 316LVM / 304V
Für bestimmte medizinische Edelstahlqualitäten kann VIM in Kombination mit einer präzisen Einstellung der chemischen Zusammensetzung eingesetzt werden.
Der Gehalt an Kohlenstoff, Schwefel und weiteren Elementen muss entsprechend der jeweiligen Werkstoffspezifikation kontrolliert werden.
Ziel ist die Herstellung eines sauberen und homogenen Ausgangsmaterials für die nachfolgenden Zieh- und Walzprozesse einer Produktionslinie für Edelstahl-Flachdraht.
Medizinische Titanlegierungen Grade 2 / Grade 5
Titan und Titanlegierungen stellen aufgrund ihrer hohen Reaktivität bei erhöhten Temperaturen besondere Anforderungen an die Kontrolle der Prozessatmosphäre.
VAR kann innerhalb der metallurgischen Prozessroute eingesetzt werden, um die Homogenität und strukturelle Qualität des Ausgangsmaterials zu verbessern.

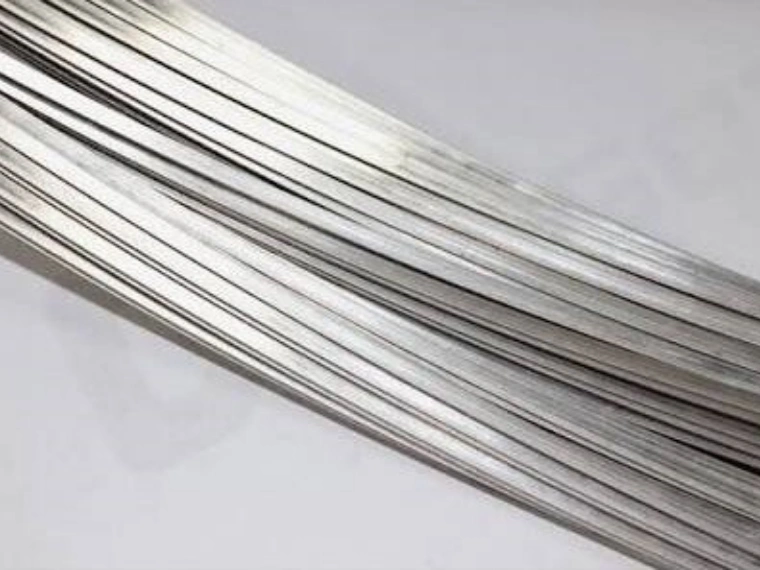

Anschließend kann der Werkstoff durch Drahtziehen, Wärmebehandlung und Präzisionswalzen zum gewünschten medizinischen Rechteck- oder Flachdraht weiterverarbeitet werden.
Weitere Informationen zur anschließenden Formgebung finden Sie unter: „Wie wird medizinischer Titan-Rechteckdraht hergestellt?“
Nitinol-Nickel-Titan-Legierung
Bei Nitinol ist eine besonders präzise Kontrolle der chemischen Zusammensetzung erforderlich.
Bereits geringe Veränderungen des Nickel-Titan-Verhältnisses können die Umwandlungstemperaturen und funktionellen Eigenschaften des Werkstoffs beeinflussen.
Abhängig von der geforderten Werkstoffqualität und der gewählten metallurgischen Prozessroute können kontrollierte Schmelz- und Umschmelzverfahren eingesetzt werden, um eine hohe Homogenität des Ausgangsmaterials zu erreichen.
Ziel ist eine stabile Grundlage für die Formgedächtnis- und superelastischen Eigenschaften des fertigen medizinischen Nitinol-Drahtes.
MP35N / CoCr-Kobalt-Chrom-Legierungen
Bei medizinischen Kobalt-Chrom-Legierungen ist eine präzise Kontrolle der Anteile von Kobalt, Chrom, Nickel, Molybdän und weiteren Legierungselementen von großer Bedeutung.
Vakuum-Induktionsschmelzen kann eingesetzt werden, um die Legierungszusammensetzung und Homogenität zu kontrollieren.
Ein sauberer und homogener Ausgangswerkstoff erleichtert anschließend das Drahtziehen, Präzisionswalzen und die Wärmebehandlung zur Einstellung der erforderlichen mechanischen Eigenschaften.
Wichtige technische Parameter medizinischer Vakuumschmelzanlagen
Die konkreten Anlagenparameter müssen entsprechend der Legierung, Ofenkapazität, metallurgischen Prozessroute und den Anforderungen an das Endprodukt ausgelegt werden.
Zu den wichtigsten Parametern gehören:
- Vakuumniveau: Hochvakuumsystem entsprechend den metallurgischen Anforderungen der jeweiligen Legierung.
- Temperaturregelgenauigkeit: präzise Temperatursteuerung für einen gleichmäßigen und reproduzierbaren Schmelzprozess.
- Homogenität des Ausgangsmaterials: Optimierung von chemischer Zusammensetzung und innerer Struktur zur Reduzierung von Seigerungen, Porositäten und anderen Defekten.
- Geeignete Werkstoffe: medizinische Edelstähle, Titanlegierungen, Nitinol, Kobalt-Chrom-Legierungen und weitere Speziallegierungen.
- Integration in die Produktionslinie: Verbindung mit nachgeschalteten Zieh-, Wärmebehandlungs-, Präzisionswalz-, Mess- und Wickelanlagen.
Häufige Schmelzfehler und Optimierungslösungen
Seigerung der Legierungsbestandteile
Mögliche Ursachen:
Ungleichmäßige Erwärmung, unzureichende Durchmischung oder nicht optimal eingestellte Schmelzparameter.
Lösung:
Optimierung der Induktionsheizung, Haltezeiten und Homogenisierungsbedingungen, um eine möglichst gleichmäßige Verteilung der Legierungselemente zu erreichen.
Innere Porositäten und Einschlüsse
Mögliche Ursachen:
Unzureichende Entgasung, ungeeignete Vakuumbedingungen oder Verunreinigungen während des Schmelzprozesses.
Lösung:
Optimierung des Vakuumniveaus, der Entgasungszeit, der Rohmaterialvorbereitung sowie der Prozessführung innerhalb der Schmelzkammer.
Oberflächenoxidation des Blocks
Mögliche Ursachen:
Lufteintritt, unzureichende Dichtheit der Vakuumkammer oder ungeeignete Atmosphärenkontrolle.
Lösung:
Verwendung einer zuverlässig abgedichteten Vakuumkammer, regelmäßige Dichtheitsprüfungen sowie kontinuierliche Überwachung des Vakuumniveaus.
FAQ zum Vakuumschmelzen medizinischer Legierungen
F1: Was ist der Unterschied zwischen Vakuumschmelzen für medizinische Legierungen und konventionellem industriellem Vakuumschmelzen?
A: Hochwertige medizinische Anwendungen stellen in der Regel besonders hohe Anforderungen an chemische Zusammensetzung, Verunreinigungen, Einschlüsse, Gefügehomogenität und Prozessstabilität.
Daher müssen sowohl die Anlagenauslegung als auch die Prozessparameter entsprechend der konkreten Legierung und den Anforderungen des Endprodukts festgelegt werden.
F2: Benötigen alle medizinischen Drahtlegierungen eine Kombination aus VIM und VAR?
A: Nein. Die geeignete Schmelzroute hängt vom Werkstoff, der Spezifikation, den Reinheitsanforderungen und den gewünschten Endeigenschaften ab.
Für bestimmte Legierungen kann VIM ausreichend sein, während andere Werkstoffe zusätzliche Umschmelz- oder Raffinationsschritte erfordern können.
F3: Wie beeinflusst das Vakuumschmelzen die endgültige Präzision des medizinischen Drahtes?
A: Ein homogener Ausgangswerkstoff mit geringer Defektdichte schafft stabilere Bedingungen für die nachfolgenden Umformprozesse.
Dadurch können Probleme wie Rissbildung, ungleichmäßige Verformung und Maßschwankungen beim Drahtziehen und Präzisionswalzen reduziert werden.
Die metallurgische Qualität des Ausgangsmaterials bildet somit eine wichtige Grundlage für die stabile Fertigung medizinischer Drähte mit sehr engen Maßtoleranzen.
Siehe auch: „Wie erreicht man eine Toleranz von ±0,002 mm bei der Herstellung medizinischer Rechteckdrähte?“
F4: Können Vakuumschmelzanlagen mit Ihren Zieh- und Walzlinien kombiniert werden?
A: Ja. Der Schmelzprozess kann in eine komplette Fertigungslösung integriert werden, die Materialvorbereitung, Drahtziehen, Wärmebehandlung, Präzisionswalzen, Online-Messung und Aufwickeln umfasst.
Die konkrete Anlagenkonfiguration wird entsprechend dem Werkstoff, den Endabmessungen und der erforderlichen Produktionskapazität ausgelegt.
F5: Wie kann Vakuumschmelzen die Produktionsausbeute verbessern?
A: Ein homogener Ausgangswerkstoff mit weniger inneren Defekten kann bestimmte Probleme während der nachfolgenden Zieh- und Walzprozesse reduzieren.
Dadurch lassen sich Ausschuss und Materialverluste potenziell verringern. Die tatsächlich erreichbare Verbesserung hängt jedoch von der Legierung, der Qualität des Ausgangsmaterials, der Prozesskonfiguration und den Anforderungen des Endprodukts ab.
Empfohlene Vakuumschmelzanlagen und komplette Turnkey-Produktionslinie
Empfohlene Kernanlagen:
VIM-Vakuum-Induktionsschmelzofen für medizinische Legierungen, VAR-Vakuum-Lichtbogen-Umschmelzofen und komplette Turnkey-Produktionslinie vom Legierungsrohmaterial bis zum Präzisionswalzen.
Vakuumschmelzanlagen für medizinische Legierungen können entsprechend den metallurgischen Eigenschaften unterschiedlicher Werkstoffe ausgelegt werden, wobei insbesondere Vakuumniveau, Temperaturführung, chemische Zusammensetzung und Prozessstabilität berücksichtigt werden.

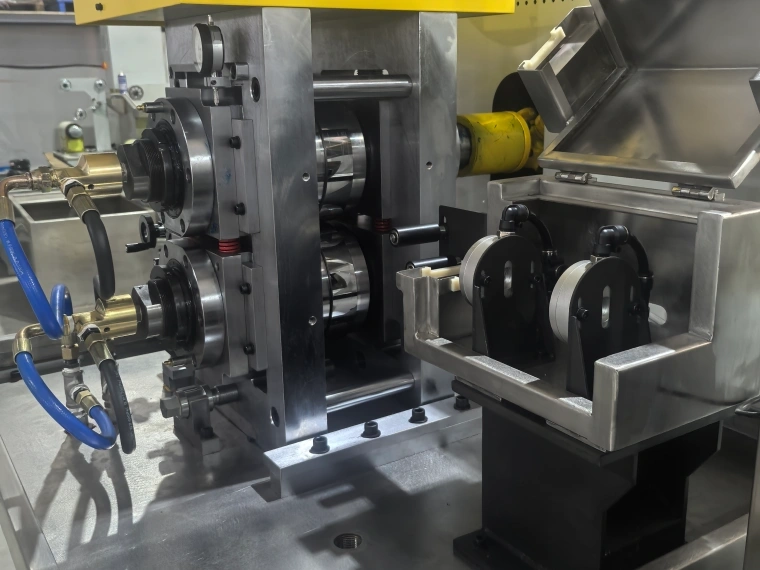

In Kombination mit einer Drahtziehmaschine (Wire Drawing Machine) und einem Präzisionswalzwerk (Precision Rolling Mill) lässt sich eine durchgängige Fertigungslösung für medizinische Drähte vom Ausgangsmaterial bis zum fertigen Präzisionsdraht realisieren.
Sky Bluer Environmental Technology Co., Ltd. bietet kundenspezifische Lösungen für die Herstellung medizinischer Drähte, die Materialvorbereitung, Drahtziehen, Wärmebehandlung, Präzisionswalzen, Online-Dimensionsmessung und Aufwickeln integrieren und Hersteller beim Aufbau professioneller Produktionslinien für medizinische Rechteck- und Flachdrähte aus Speziallegierungen unterstützen.
