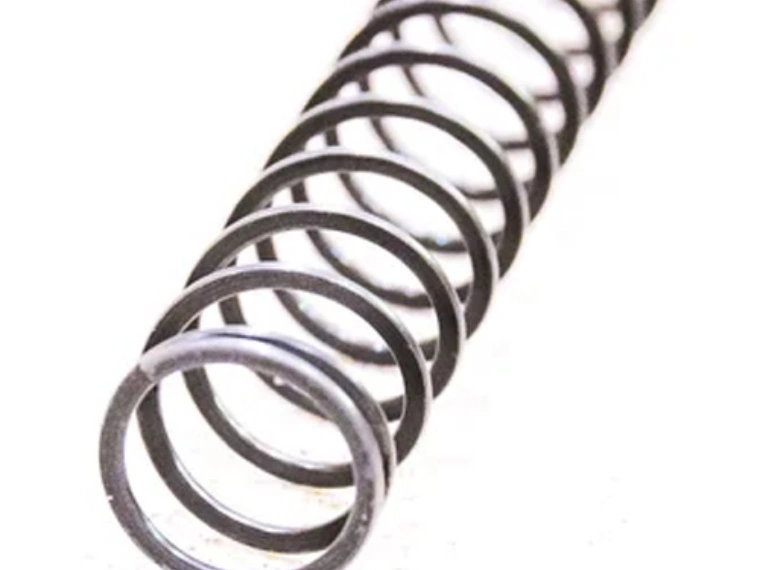

Einleitung
Bei der Fertigung hochpräziser Federstahl-Flachdrähte lassen sich stabile Abmessungen und zuverlässige mechanische Eigenschaften nicht allein durch die Auswahl eines leistungsstarken Walzwerks erreichen. Die Auslegung des Umformgrads sowie die Gestaltung des mehrstufigen Walzablaufplans sind maßgebend für die Steuerung der Materialverformung, das Verfestigungsverhalten, die Verteilung der Eigenspannungen und die endgültige Ermüdungsfestigkeit des Produkts.
Bei hochkohlenstoffhaltigen und legierten Federstählen kann ein zu hoher Umformgrad pro Walzstufe Kantenrisse, ungleichmäßige Verformungen sowie übermäßige Kaltverfestigung hervorrufen. Ein zu geringer Umformgrad hingegen senkt die Produktionseffizienz und erfordert eine Erhöhung der Walzstufenanzahl.
Ein durchdachter Walzablaufplan schafft die ideale Balance zwischen Durchsatz, Maßhaltigkeit und Federfunktionsverhalten.
Die Sky Bluer Environmental Technology Co., Ltd. (CRM) entwickelt Präzisionswalzlösungen auf Basis fortschrittlicher Verformungssteuerungstechnik und unterstützt Federhersteller bei der Produktion hochwertiger Flach- und Profildrähte mit konstant engen Toleranzen.
Warum die Auslegung des Umformgrads beim Walzen von Federstählen entscheidend ist
Der Umformgrad gibt die prozentuale Reduzierung des Querschnittsflächeninhalts pro Walzstufe an.
Berechnungsgrundlage:
| Parameter | Formel / Definition |
|---|---|
| Umformgrad | \((A_0 – A_1) / A_0 × 100\%\) |
| \(A_0\) | Ausgangsquerschnittsfläche vor der Walzstufe |
| \(A_1\) | Endquerschnittsfläche nach der Walzstufe |
Beim Kaltwalzen erfährt der Werkstoff plastische Verformung. Im Gegensatz zu niedrigkohlenstoffhaltigen Werkstoffen verfügen Federstähle über eine höhere Festigkeit bei geringerer Duktilität, wodurch die Verformungssteuerung anspruchsvoller wird.
Gängige Federstahlsorten im Überblick:
| Werkstoffsorte | Kohlenstoffgehalt | Typische Anwendungen |
|---|---|---|
| SAE1070 | ca. 0,70 % C | Präzisionsflachfedern, Halteklammern |
| SAE1075 | ca. 0,75 % C | Hochfeste Industriefedern |
| SAE1095 | ca. 0,95 % C | Feinmechanische Präzisionsfedern |
| 60Si2Mn | Silizium-Mangan-Federstahl | Automobil-Fahrwerksfedern |
| SUP10 | Chrom-Silizium-Federstahl | Motoren-Ventilfedern |
Bei allen diesen Werkstoffen muss der Umformgrad pro Stufe exakt abgestimmt werden, um eine übermäßige Akkumulation der Kaltverfestigung zu vermeiden.
Zusammenhang zwischen Umformgrad und Kaltverfestigung
Beim Kaltwalzen steigt die Werkstofffestigkeit durch Kaltverfestigung an. Mit zunehmender Verformung wächst die Versetzungsdauer im metallischen Gefüge.
| Umformbedingung | Werkstoffverhalten | Produktionsrisiko |
|---|---|---|
| Geringer Umformgrad pro Stufe | Gleichmäßige Verformung | Erhöhte Anzahl an Walzstufen |
| Mittlerer Umformgrad | Ausgewogenes Verhältnis von Effizienz und Qualität | Bevorzugter Arbeitsbereich |
| Übermäßiger Umformgrad | Schnelle starke Verfestigung | Rissgefahr, instabile Maßwerte |
Bei der Herstellung von Federstahldraht steht nicht die maximale Verformung im Vordergrund, sondern eine kontrollierte, gleichmäßige Umformung.
Ein passender Walzablaufplan erhält ausreichende Duktilität für nachfolgende Walzschritte und erreicht schrittweise die geforderten Endabmessungen.
Standardisierte Gestaltung des Walzablaufplans für Federstahl-Flachdraht
Ein professioneller Walzprozess arbeitet stets mit mehrstufiger Verformung.
Beispielausgangsmaterial: Runddraht Ø 8 mm
Zielprodukt: Flachdraht 4 mm × 1,5 mm
Grundlegende Walzstrategie:
| Walzstufe | Änderung von Dicke und Breite | Zweck der Verformung |
|---|---|---|
| Einlaufstufe | Rund → ovales Zwischenprofil | Aufbau einer stabilen Verformungszone |
| Zwischenstufen | Erhöhung der Breite, sukzessive Dickenreduktion | Steuerung des Materialflusses |
| Fertigstufe | Erreichen der endgültigen Sollabmessungen | Optimierung von Toleranz und Oberflächenqualität |
Empfohlene Verteilung des Umformgrads:
| Walzbereich | Empfohlener Umformgrad pro Stufe |
|---|---|
| Vorwalzstufen | 15–25 % |
| Zwischenwalzstufen | 10–20 % |
| Fertigwalzstufen | 5–10 % |
Den Fertigstufen werden grundsätzlich geringere Umformgrade zugewiesen, da hier Maßhaltigkeit und Oberflächengüte im Vordergrund stehen.
Einfluss des Walzablaufplans auf die Kantenqualität
Die Kantenqualität zählt zu den zentralsten Qualitätsmerkmalen bei hochpräzisem Federstahl-Flachdraht.
Eine unzureichende Auslegung des Umformgrads verursacht folgende Fehlerbilder:
- Kantenrisse
- Ungleichmäßige Kantenradien
- Materialfalten am Rand
- Oberflächenschäden
Beim Walzen von Flachdraht verläuft der Metallfluss nicht homogen: Drahtmitte und Rand weisen abweichende Verformungswiderstände auf.
Hochwertige Walzanlagen begegnen dies durch:
- Optimierte Walzenrillengeometrien
- Abgestufte Verteilung der Umformgrade
- Präzise automatische Walzenspalteinstellung
- Inline-Maßkontrolle über Lasersensoren
Die Präzisionswalzwerke von CRM sorgen über den gesamten Walzablauf für gleichbleibende Verformungsverhältnisse.
Optimierung des Umformgrads je nach Anwendungsbereich des Federstahls
Verschiedene Einsatzfelder erfordern individuell abgestimmte Verformungsstrategien.
Automobil-Ventilfedern
Werkstoffe für Ventilfedern müssen erfüllen:
- Hohe Zugfestigkeit
- Maximale Ermüdungsbeständigkeit
- Exakte dauerhafte Maßhaltigkeit
Anforderungsparameter:
| Parameter | Vorgabe |
|---|---|
| Werkstoff | Chrom-Silizium-Federstahl |
| Walzverfahren | Mehrstufiges Kaltwalzen |
| Maßgenauigkeit | ±0,01 mm oder besser |
| Oberflächenrauheit | Ra ≤ 0,8 μm |
Ein abgestimmter Walzablaufplan minimiert Eigenspannungen und verlängert die Ermüdungslebensdauer der Federn.
Präzisions-Industriefedern
Für Maschinenfedern und feinmechanische Bauteile sind folgende Faktoren ausschlaggebend:
- Gleichmäßige Drahtdicke über die gesamte Spule
- Kontrollierte Endhärte
- Konstantes elastisches Verhalten
Der Walzprozess muss eine ausgewogene Abstimmung zwischen Durchsatz, Maßtoleranzen und mechanischen Werkstoffeigenschaften sicherstellen.
Negative Auswirkungen übermäßiger Umformgrade auf das Federverhalten
Fehler bei der Auslegung des Umformgrads beeinträchtigen die späteren Federeigenschaften nachhaltig. Die zentralsten Probleme:
Erhöhte Eigenspannungen
Hohe Verformung innerhalb einer einzigen Stufe erzeugt ungleich verteilte Spannungen im Werkstoff. Folgen:
- Maßveränderungen nach dem Ablängen des Drahts
- Instabiles Verhalten während der Wärmebehandlung
- Verminderte Ermüdungsfestigkeit
Übermäßige Kaltverfestigung
Starke Kaltverformung steigert die Härte, senkt jedoch gleichzeitig die Duktilität. Der Werkstoff wird:
- Schwerer umformbar bei nachfolgenden Fertigungsschritten
- Anfällig für Rissbildung
- Instabil bei weiteren Bearbeitungen
Schlechte Oberflächenintegrität
Hohe Umformgrade beeinträchtigen vor allem bei hochkohlenstoffhaltigen Stählen die Oberflächenqualität. Jegliche Oberflächendefekte bilden später Ausgangspunkte für Ermüdungsrisse.

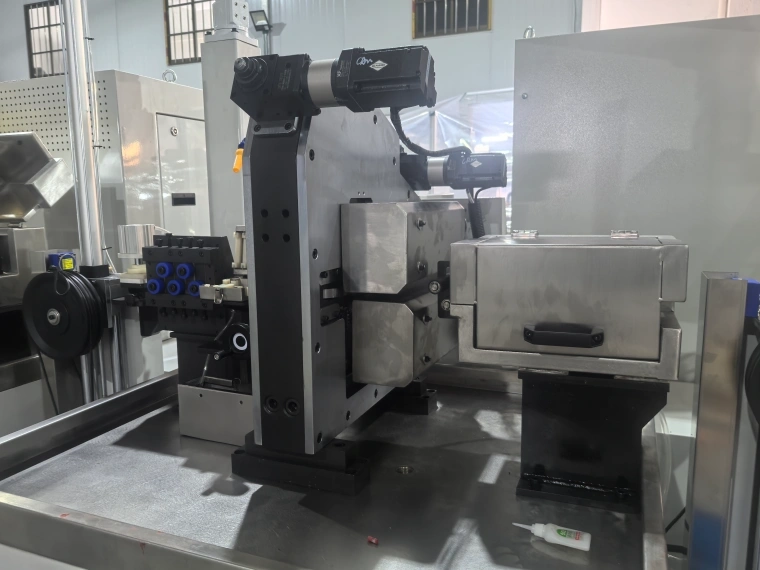

Optimierung des Walzablaufplans in modernen Präzisionswalzwerken
Die Herstellung von Federstahldraht erfordert eine lückenlose präzise Prozesssteuerung. Eine vollständige Präzisionswalzanlage umfasst folgende Komponenten:
| Anlagenkomponente | Aufgabe |
|---|---|
| Präzisionswalzwerk | Kontrollierte plastische Verformung |
| Austauschbare Walzkassette | Dauerhaft exakte Positionierung der Walzen |
| Servogesteuerte Walzenverstellung | Automatische Regelung des Walzenspalts |
| Lasermesssystem | Kontinuierliche Inline-Maßprüfung |
| PLC-Steuerung | Digitale Prozessoptimierung und Datenerfassung |
| Automatische Zugregelung | Konstant gleichmäßiger Materialvorschub |
Durch Closed-Loop-Regelkreise lassen sich während des Dauerbetriebs durchgängig konstante Umformverhältnisse sicherstellen.
Zusammenhang zwischen Umformgradauslegung und Auswahl des Walzwerks
Der erforderliche Walzablaufplan bestimmt direkt die Auslegung der kompletten Walzanlage. Bei der Verarbeitung hochfester Federstähle müssen folgende Punkte berücksichtigt werden:
- Anzahl der Walzgerüste
- Walzendurchmesser | Erforderliche Walzkraft
- Ausgangshärte des Einlaufdrahts
- Geforderte Endtoleranzen
Je nach Anwendung kommen unterschiedliche Walzsysteme zum Einsatz:
- Zwei-Hoch-Walzwerke
- Vierrollen-Turks-Head-Systeme
- Mehrgerüstige integrierte Präzisionswalzlinien
Bei ölgehärtetem Federstahl und weiteren hochfesten Werkstoffen muss der Umformgrad pro Stufe besonders vorsichtig ausgelegt werden, um übermäßige Verfestigung und Rissgefahr auszuschließen. Die passende Konfiguration des Walzwerks ist daher Grundvoraussetzung für einen stabilen Produktionsablauf.
Umformgradoptimierung im Gesamtprozess der Federstahl-Flachdrahtfertigung
Die Auslegung des Umformgrads stellt nur einen Teil des gesamten Fertigungsablaufs dar.
Werkstoffauswahl, Walztechnik, Oberflächensteuerung und abschließende Qualitätskontrolle müssen optimal aufeinander abgestimmt sein.
Für die Herstellung hochkohlenstoffhaltiger Federstahl-Flachdrähte sind sowohl passende Walzmaschinen als auch ein individuell optimierter Walzablaufplan erforderlich. Jeder Walzstufen-Umformgrad beeinflusst direkt das Verformungsverhalten des Materials, die Kantenqualität und die endgültige Maßgenauigkeit.
Häufig gestellte Fragen (FAQ)
- Welcher Umformgrad ist beim Walzen von Federstahl-Flachdraht empfehlenswert? Der Umformgrad hängt von Stahlsorte, Einlaufdurchmesser und Zielabmessungen ab. Hochkohlenstoffhaltige Federstähle erfordern eine mehrstufige abgestufte Verformung mit 10–25 % Umformgrad pro Stufe, angepasst an die jeweiligen Walzbedingungen.
- Warum lassen sich Federstähle nicht mit einem hohen Einstufen-Umformgrad walzen? Kalt verformte Federstähle verfügen über eine begrenzte Duktilität. Übermäßige Verformung verstärkt die Kaltverfestigung und Eigenspannungen, erhöht die Rissgefahr und mindert die spätere Ermüdungsfestigkeit der Federn.
- Auf welche Weise beeinflusst der Walzablaufplan die Ermüdungslebensdauer von Federn? Ein fachgerecht ausgelegter Ablaufplan sorgt für gleichmäßige Verformung und geringere Eigenspannungen. Homogene Verformung verbessert die Oberflächengüte und reduziert potenzielle Ausgangspunkte für Ermüdungsrisse.
- Wie viele Walzstufen sind für die Herstellung von Federstahl-Flachdraht notwendig? Die Stufenanzahl ergibt sich aus Einlaufdurchmesser, Zielabmessungen und Toleranzanforderungen. Für hochpräzisen Federdraht werden grundsätzlich mehrere abgestufte Walzschritte statt einer einzelnen starken Verformung eingesetzt.
- Kann derselbe Walzablaufplan für alle Federstahlsorten verwendet werden? Nein. SAE1095, 60Si2Mn, SUP10 und weitere Federstähle weisen abweichende Verformungseigenschaften auf. Jede Werkstoffsorte erfordert individuell abgestimmte Walzparameter.
- Welche Anlagen eignen sich zum Präzisionswalzen von Federstahl-Flachdraht? Geeignet sind Präzisionswalzwerke mit servogesteuerter Walzenverstellung, integrierten Inline-Messsystemen und stabiler Zugregelung. CRM liefert kundenspezifische Walzlösungen abgestimmt auf Werkstoff und Endproduktanforderungen.
Fazit
Die Auslegung des Umformgrads sowie die Optimierung des Walzablaufplans bilden grundlegende Schlüsseltechnologien bei der Fertigung von hochpräzisem Federstahl-Flachdraht.
Ein erfolgreicher Walzprozess regelt:
- Den Umformgrad jeder einzelnen Walzstufe
- Die Akkumulation der Kaltverfestigung
- Die Qualität der Drahtkanten
- Die dauerhafte Maßhaltigkeit
- Die Verteilung der inneren Eigenspannungen
Bei hochkohlenstoffhaltigen und legierten Federstählen steht nicht allein die Dickenreduktion im Fokus, sondern eine kontrollierte homogene Verformung zur Gewährleistung zuverlässiger Federeigenschaften.
Mit modernster Präzisionswalztechnik bietet die Sky Bluer Environmental Technology Co., Ltd. (CRM) individuell angepasste Walzlösungen für Federhersteller weltweit und ermöglicht die Fertigung maßgenauer Flach- und Profildrähte.
