Einleitung: Warum die Werkstoffauswahl bei der Fertigung von Federstahl-Flachdrähten entscheidend ist
Federstahl ist ein unverzichtbarer Werkstoff für Bauteile mit hoher Festigkeit, Elastizität und Ermüdungsbeständigkeit. In Branchen wie Automobilbau, Maschinenbau und Präzisionsgerätebau hängt die Funktionsweise einer Feder nicht nur von ihrer Konstruktion ab, sondern maßgeblich von der Qualität und den Werkstoffeigenschaften des Ausgangsmaterials.
Bei der Herstellung von präzisen Flachdrähten aus Federstahl stellt die Auswahl der passenden Stahlsorte einen zentralen Fertigungsschritt dar. Internationale Normen wie SAE, DIN, EN und JIS klassifizieren Federstähle nach chemischer Zusammensetzung, mechanischen Kennwerten und Einsatzanforderungen.
Für Hersteller lassen sich anhand der Normunterschiede folgende zentralen Prozessparameter festlegen:
- Geeigneter Walzprozess
- Benötigte Umformkräfte
- Wärmebehandlungsbedingungen
- Endleistung des fertigen Produkts
Die Sky Bluer Environmental Technology Co., Ltd. (CRM) entwickelt kundenspezifische Präzisionswalzlösungen für alle gängigen Federstahlsorten und unterstützt Kunden bei einer stabilen Flachdrahtproduktion mit engen Maßtoleranzen und einwandfreier Oberflächenqualität.
Gängige Federstahlnormen für die Flachdrahtfertigung
Federstähle werden nach internationalen Normensystemen klassifiziert. Die weltweit am weitesten verbreiteten Standards sowie deren typische Werkstoffsorten sind nachfolgend aufgelistet:
| Norm | Einsatzregion | Häufig verwendete Sorten |
|---|---|---|
| SAE | Nordamerika | SAE1070, SAE1075, SAE1095, SAE9254 |
| DIN | Deutschland | 50CrV4, 55CrSi7 |
| EN | Europa | EN10270, 50CrV4 |
| JIS | Japan | SUP7, SUP10 |
Obwohl die einzelnen Länder unterschiedliche Benennungssysteme nutzen, weisen zahlreiche Sorten vergleichbare chemische Zusammensetzungen und mechanische Anforderungen auf.
SAE-Federstahlsorten
SAE-Stähle werden vor allem in Nordamerika sowie auf dem globalen Exportmarkt eingesetzt.
SAE1070 / SAE1075
Hochkohlenstoff-Federstähle mit guter Festigkeit und Verschleißfestigkeit.
Kernmerkmale
- Hoher Kohlenstoffgehalt
- Ausgeprägtes elastisches Verhalten
- Geeignet für allgemeine Federanwendungen
Einsatzbereiche
- Industriefedern
- Halteklammern
- Mechanische Standardbauteile
SAE1095
Noch höherer Kohlenstoffanteil, erreicht nach Wärmebehandlung eine extrem hohe Härte.
Vorteile
- Maximale Zugfestigkeit
- Hohe Verschleißbeständigkeit
- Dauerhafte Federkraftspeicherung
Einsatzbereiche
- Präzisionsfedern
- Flachfederbauteile
- Hochlastanwendungen
SAE9254
Siliziumlegierter Federstahl, ausgelegt für maximale Ermüdungsfestigkeit.
Eigenschaften
- Herausragende Elastizität
- Sehr hohe Zugfestigkeit
- Ausgezeichnete Zyklenfestigkeit
Einsatzbereiche
- Automobil-Fahrwerksfedern
- Hochleistungsfedern
DIN- und EN-Federstahlsorten
Europäische Normen dominieren den Automobil- und Schwerindustriebereich.
50CrV4
Einer der am häufigsten verbauten legierten Federstähle Europas.
Aufgaben der Legierungselemente
| Element | Funktion |
|---|---|
| Kohlenstoff | Erhöht Härte und mechanische Festigkeit |
| Chrom | Verbessert die Härtbarkeit des Werkstoffs |
| Vanadium | Steigert Zähigkeit und homogenisiert die Kornstruktur |
Vorteile
- Hohe Ermüdungsbeständigkeit
- Ausgewogene Zähigkeit
- Konstante mechanische Kennwerte
Einsatzbereiche
- Fahrzeugfedern
- Schwerlast-Federbauteile
- Industriemaschinen
55CrSi7
Silizium-Chrom-Federstahl mit folgenden Vorteilen:
- Hohe Elastizitätsgrenze
- Gute Schlagfestigkeit
- Langfristig stabiles Federverhalten Er kommt bevorzugt bei Bauteilen mit zyklischer Dauerbelastung und hoher Lebensdaueranforderung zum Einsatz.
JIS-Federstahlsorten
Japanische Normen sind zentral für die asiatische Automobil- und Präzisionsfertigung.
SUP7
Silizium-Mangan-Federstahl mit:
- Gutem elastischem Verhalten
- Hoher mechanischer Festigkeit
- Einfacher steuerbarer Wärmebehandlung
SUP10
Chrom-Vanadium-Federstahl für anspruchsvolle Hochleistungsanwendungen.
Eigenschaften
- Außergewöhnliche Ermüdungsfestigkeit
- Hohe Lebensdauer
- Konstante Eigenschaften bei wechselnder Belastung
Einsatzbereiche
- Automobil-Fahrwerkssysteme
- Präzisionsfederkomponenten
- Industriefedern
Vergleich gängiger Federstahlsorten
| Werkstoffsorte | Festigkeit | Ermüdungsbeständigkeit | Typische Anwendung |
|---|---|---|---|
| SAE1075 | Mittel-Hoch | Gut | Standardindustriefedern |
| SAE1095 | Hoch | Gut | Präzisionsflachfedern |
| SAE9254 | Sehr Hoch | Ausgezeichnet | Automobilfedern |
| 60Si2Mn | Hoch | Ausgezeichnet | Industriefedern |
| 50CrV4 | Sehr Hoch | Ausgezeichnet | Schwerlastanwendungen |
| SUP10 | Hoch | Ausgezeichnet | Fahrzeugbauteile |
Einfluss der Stahlsorte auf den Präzisionswalzprozess
Jede Federstahlsorte verfügt über abweichende Umformeigenschaften. Hochfeste Legierungen erfordern angepasste Verfahrensführung und Anlagenausstattung.
Kontrollierte Walzreduktion
Ein zu hoher Umformgrad pro Walzdurchgang verursacht folgende Fehler:
- Kantenrisse
- Oberflächenschäden
- Innere Spannungskonzentration im Werkstoff
Aus diesem Grund setzen Hersteller auf:
- Mehrdurchgangswalzen
- Optimiertes Walzenprofil
- Angepasste Walzgeschwindigkeit
Passende Walzanlagenauswahl
Die Werkstoffauswahl bestimmt die erforderliche Anlagenkonfiguration:
| Werkstoffanforderung | Empfohlene Anlage |
|---|---|
| Standard-Kohlenstofffederstahl | Zweirollen-Präzisionswalzwerk |
| Hochfester legierter Federstahl | Vierrollen-Turks-Head-Walzsystem |
| Hoher Gesamtumformgrad | Mehrdurchgangswalzlinie |
| Maximale Maßgenauigkeit | Walzwerk kombiniert mit Inline-Messsystem |
Anforderungen an die Oberflächenqualität von Federstahl-Flachdraht
Federbauteile werden dauernd zyklisch belastet. Bereits kleine Oberflächendefekte senken die Ermüdungslebensdauer drastisch. Maßgebende Qualitätskriterien:
- Glatte, fehlerfreie Oberfläche
- Gleichmäßige, rissfreie Kanten
- Konstante Maßhaltigkeit
- Niedrige Restspannungen im Material
Moderne Präzisionswalzanlagen nutzen folgende Technologien zur dauerhaften Qualitätskontrolle:
- Hochgenaue Walzkassetten
- Lasermesssysteme zur Echtzeitkontrolle
- Closed-Loop-Regelung

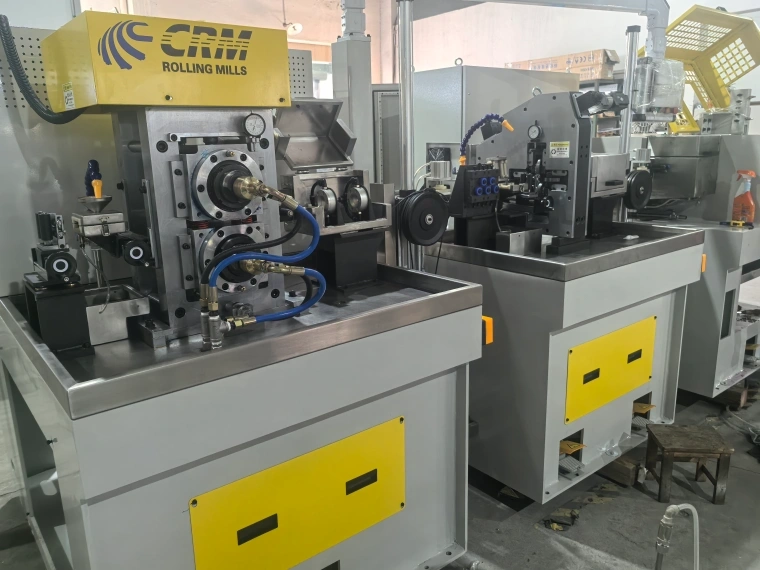

CRM Präzisionswalzlösungen für alle Federstahlsorten
Die Sky Bluer Environmental Technology Co., Ltd. (CRM) konstruiert individuelle Walzanlagen abgestimmt auf jede Federstahlsorte und kundenspezifische Produktionsanforderungen.
| Anlagekomponente | Aufgabe |
|---|---|
| Präzisionswalzwerk | Grundlegende Umformung zum Flachdraht |
| Vierrollen-Turks-Head-System | Hochgenaue Profil- und Breitensteuerung |
| Austauschbare Walzkassetten | Feinjustage der Walzspalte und Reduktion |
| Inline-Lasermesssystem | Echtzeitüberwachung von Dicke, Breite und Profil |
| Komplette Produktionslinie | Integrierte Fertigung von Abwicklung bis Aufwicklung |
Durch die Berücksichtigung aller werkstoffspezifischen Eigenschaften und die Optimierung des gesamten Walzablaufs unterstützt CRM Hersteller bei der Produktion hochwertiger Federstahl-Flachdrähte für Automobil-, Industrie- und Präzisionsanwendungen.
Häufig gestellte Fragen (FAQ)
- Welche Federstahlsorte eignet sich am besten für Flachdraht? Die passende Sorte hängt von der späteren Anwendung ab. SAE9254, 50CrV4, 60Si2Mn und SUP10 sind die gängigsten Lösungen für Hochleistungsfedern.
- Lassen sich unterschiedliche Federstähle mit dem gleichen Walzwerk verarbeiten? Grundsätzlich ja, Walzparameter, Walzwerkzeuge und der Reduktionsablauf müssen jedoch an die jeweiligen Werkstoffeigenschaften angepasst werden.
- Worin besteht der Unterschied zwischen SAE- und DIN-Federstahlnormen? SAE-Normen werden hauptsächlich in Nordamerika verwendet, DIN/EN-Standards gelten für Europa. Beide definieren vergleichbare Werkstoffe, nutzen aber abweichende Benennungen.
- Warum beeinflusst die Stahlsorte das Walzverhalten? Die unterschiedliche Legierungszusammensetzung bestimmt Härte, Umformwiderstand und Kaltverfestigung während des Walzprozesses.
- Welches Walzwerk ist für hochfesten Federstahl geeignet? Vierrollen-Turks-Head-Systeme sowie mehrstufige Präzisionswalzlinien werden für hochfeste Legierungen empfohlen.
- Entwickelt CRM individuelle Walzlösungen für spezielle Federstähle? Ja. CRM konstruiert maßgeschneiderte Anlagen abgestimmt auf Stahlsorte, Drahtdurchmesser, Toleranzvorgaben und geforderte Produktionskapazität.
Fazit
Die Auswahl der korrekten Federstahlsorte bildet die Grundlage einer fehlerfreien Flachdrahtfertigung. Die Normen SAE, DIN, EN und JIS bieten vielfältige Werkstoffoptionen, abgestimmt auf unterschiedliche Festigkeits- und Ermüdungsanforderungen sowie Einsatzbereiche.
Selbst der hochwertigste Werkstoff benötigt eine passende Verarbeitungstechnik. Eine fachgerecht ausgelegte Präzisionswalzanlage sichert enge Maßtoleranzen, dauerhaft gleichbleibende Qualität und einen stabilen Produktionsablauf.
Mit individuell abgestimmten Präzisionswalzlösungen unterstützt CRM Hersteller weltweit bei der Verarbeitung aller gängigen Federstahlsorten zu hochwertigen Flachdrahtprodukten.
