Einleitung

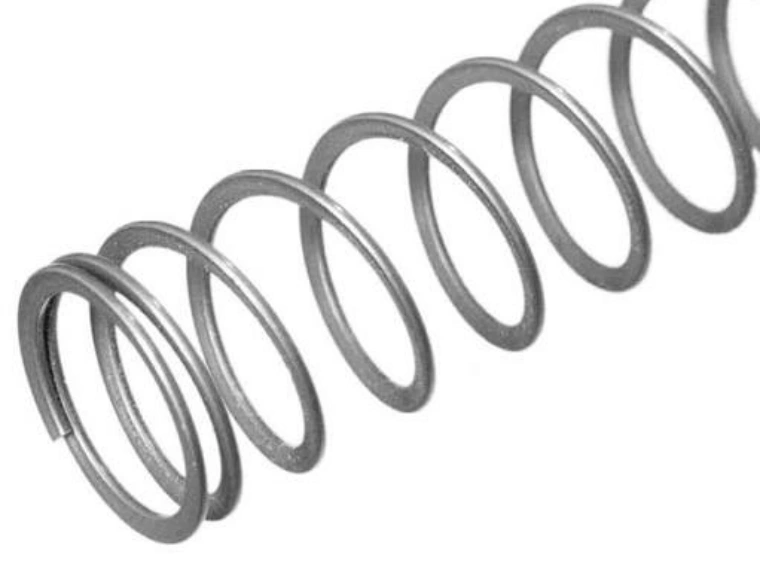

Härtbarer Federstahl-Flachdraht findet breite Anwendung bei Automobilfedern, industriellen Federbauteilen, Maschinenelementen und Präzisionsbaugruppen, die hohe Festigkeit und Ermüdungsbeständigkeit erfordern. Werkstoffe wie SAE1095, SAE9254, 60Si2Mn, 50CrV4 und SUP10 liefern nach der Wärmebehandlung hervorragende mechanische Eigenschaften. Diese hochfesten Materialien stellen jedoch zugleich höhere Anforderungen an die Fertigung von Flachdrähten.
Bereits geringfügige Abweichungen bei Dicke, Breite, Kantenverlauf oder Oberflächenqualität während des Walzprozesses können das Funktionsverhalten der fertigen Feder beeinträchtigen. Aus diesem Grund ist die Qualitätskontrolle nicht nur ein abschließender Prüfschritt, sondern ein integraler Bestandteil des gesamten Walzablaufs.
Eine moderne Produktionslinie für Federstahl-Flachdrähte kombiniert folgende Komponenten:
- Präzisionswalztechnik
- Inline-Messsysteme
- Prozessüberwachung
- Automatische Parameteranpassung
- Endqualitätsprüfung
Mithilfe fortschrittlicher Qualitätskontrollverfahren erreichen Hersteller gleichbleibende Maßhaltigkeit, weniger Materialausschuss und konstante Produkteigenschaften. Die Sky Bluer Environmental Technology Co., Ltd. (CRM) liefert Präzisionswalzlösungen mit integrierten Mess- und Regelsystemen für die Fertigung von Hochleistungs-Federstahl-Flachdrähten.
Warum die Qualitätskontrolle bei Federstahl-Flachdraht unerlässlich ist
Federbauteile sind dauernd zyklischen Belastungen ausgesetzt. Kleinste Defekte können bei langfristigem Einsatz zu Ausfallstellen werden. Die zentralen Qualitätsmerkmale und deren Auswirkungen auf das Endprodukt sind nachfolgend aufgelistet:
| Qualitätsmerkmal | Auswirkung auf das fertige Produkt |
|---|---|
| Dickengenauigkeit | Bestimmt Federkraft und Montageverhalten |
| Breitengenauigkeit | Sichert eine gleichmäßige Produktqualität in Serien |
| Oberflächenqualität | Beeinflusst maßgeblich die Ermüdungslebensdauer |
| Kantenverlauf | Verhindert die Entstehung von Rissausgangspunkten |
| Geradheit | Vereinfacht nachgelagerte Verarbeitungsschritte |
Bei hochfesten Federstählen ist die dauerhafte Stabilität der Qualität während ununterbrochener Produktion wichtiger als das einmalige Erreichen eines Sollmaßes.
Maßkontrolle während des Walzprozesses
Die Einhaltung der vorgegebenen Abmessungen ist einer der zentralsten Faktoren bei der Flachdrahtfertigung. Während des Walzens werden folgende Größen streng überwacht:
- Drahtdicke
- Drahtbreite
- Profilform
- Geradheit
Typische Genauigkeitsanforderungen
| Parameter | Geforderte Toleranz |
|---|---|
| Dickentoleranz | ±0,005–0,02 mm |
| Breitentoleranz | ±0,01–0,05 mm |
| Geradheit | ≤3/1000 mm |
| Oberflächenrauheit | Ra 0,4–0,8 μm |
Um diese Werte einzuhalten, sind Präzisionswalzanlagen mit folgenden Ausstattungen konstruiert:
- Hochsteife Walzmaschinenkonstruktion
- Hochgenaue Walzenspalteinstellung
- Stabiler Servoantrieb
- Abgestimmter Reduktionsablauf pro Walzdurchgang
Inline-Lasermesssystem
Herkömmliche manuelle Stichprobenprüfungen können erst nach Fertigung des Drahtes erfolgen und bieten keine ausreichende Prozesssteuerung für hochpräzise Federstahl-Flachdrähte. Inline-Lasermesssysteme ermöglichen eine durchgehende Echtzeitüberwachung während der Produktion.
Das System erfasst:
- Drahtdicke
- Drahtbreite
- Profilabmessungen
- Maßabweichungen zum Sollwert
Hauptvorteile
- Echtzeit-Qualitätsüberwachung Abweichungen werden unmittelbar während des Walzens erkannt, sodass Bediener umgehend eingreifen können.
- Closed-Loop-Prozessregelung Die Messdaten werden an die Maschinensteuerung übermittelt, um folgende Parameter automatisch anzupassen:
- Walzenspalte
- Walzdruck
- Weitere Prozessparameter
- Reduzierter Materialausschuss Früherkennung von Maßfehlern senkt:
- Materialverluste durch Ausschuss
- Produktionsunterbrechungen
- Zeitaufwand für manuelle Nachstellungen
Oberflächenqualitätskontrolle
Die Oberflächenbeschaffenheit ist für Federstähle besonders kritisch, da Ermüdungsrisse meist an Oberflächendefekten entstehen. Häufig auftretende Oberflächenfehler und deren Ursachen:
| Defekt | Mögliche Ursache |
|---|---|
| Kratzer | Verschlissene oder unsaubere Walzen |
| Kantenrisse | Zu hoher Umformgrad pro Durchgang |
| Unebene Oberfläche | Instabiler Walzdruck |
| Oxidflecken | Unzureichende Materialreinigung oder ungeeignetes Schmiermittel |
Zur Optimierung der Oberflächenqualität werden folgende Faktoren kontrolliert:
- Oberflächenzustand der Walzwerkzeuge
- Schmiersystem
- Walzgeschwindigkeit
- Sauberkeit des Ausgangsdrahts
Präzisionswalzanlagen mit optimierten Werkzeugen erzeugen glatte Drahtoberflächen, die den hohen Anforderungen von Hochleistungsfedern gerecht werden.
Kontrolle von Kantenqualität und Profilgenauigkeit
Der Kantenverlauf des Flachdrahts beeinflusst direkt das Betriebsverhalten der fertigen Feder. Mangelhafte Kanten führen zu:
- Spannungskonzentrationen
- Entstehung von Ermüdungsrissen
- Verkürzter Lebensdauer

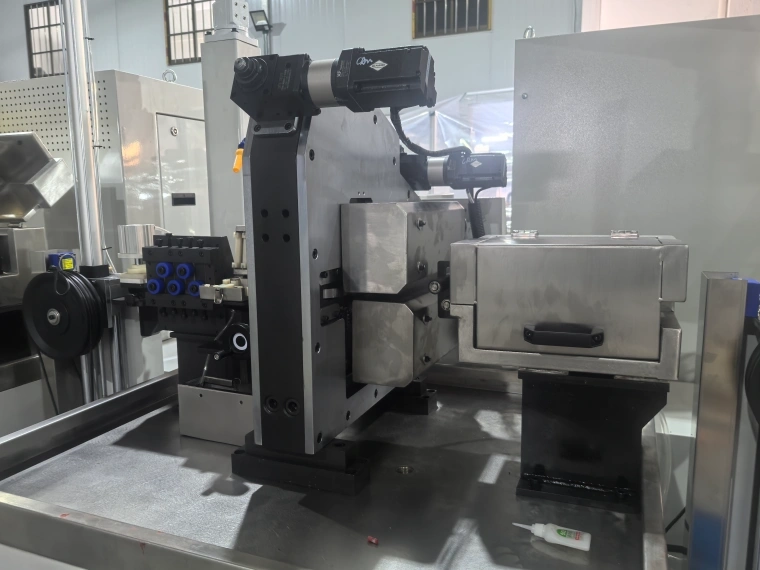

Vierrollen-Turks-Head-Walzsysteme werden bevorzugt für hochgenaue rechteckige Profile eingesetzt, da sie eine mehrseitige kontrollierte Verformung ermöglichen.
Vorteile
- Symmetrischere Kantenausbildung
- Regelmäßige Rechteckprofile
- Höhere Profilgenauigkeit
Kompletter Qualitätskontrollablauf für Federstahl-Flachdraht
Ein umfassendes Qualitätsmanagement umfasst Prüfmaßnahmen in jeder Fertigungsstufe:
| Fertigungsabschnitt | Qualitätskontrollverfahren |
|---|---|
| Eingangsprüfung Rohmaterial | Kontrolle der Stahlsorte und Materialzustand |
| Abwickelprozess | Überwachung eines stabilen Drahtvorschubs |
| Richteinheit | Prüfung der Drahtgeradheit |
| Walzprozess | Kontinuierliche Inline-Maßmessung |
| Oberflächenprüfung | Detektion von Kratzern, Rissen und Flecken |
| Endaufwicklung | Prüfung der Spulenform und Gleichmäßigkeit |
Dieser durchgängige Kontrollansatz sichert die Zuverlässigkeit des Endprodukts.
CRM-Lösung zur Qualitätskontrolle im Präzisionswalzen
Die Sky Bluer Environmental Technology Co., Ltd. (CRM) entwickelt individuell angepasste Präzisionswalzanlagen für Hersteller von Federstahl-Flachdrähten. Unsere Lösungen kombinieren folgende Systeme:
| Anlage / System | Aufgabe |
|---|---|
| Präzisionswalzwerk | Exakte Umformung zum Flachdraht |
| Vierrollen-Turks-Head-System | Hochgenaue Profilsteuerung |
| Austauschbare Walzkassetten | Stabil einstellbare Walzenspalte |
| Lasermesssystem | Echtzeit-Maßkontrolle während der Produktion |
| Closed-Loop-Regelung | Automatische Optimierung aller Prozessparameter |
Durch die Kombination hochpräziser Maschinenkonstruktion und intelligenter Steuerungstechnik hilft CRM Herstellern, die Produktionsstabilität zu steigern und eine dauerhaft gleichbleibende Flachdrahtqualität zu gewährleisten.
Häufig gestellte Fragen (FAQ)
- Warum ist die Qualitätskontrolle bei der Fertigung von Federstahl-Flachdraht unverzichtbar? Kleine Maß- oder Oberflächendefekte können die Ermüdungslebensdauer stark senken und das Funktionsverhalten der Feder beeinträchtigen.
- Welche Parameter werden während des Flachdrahtwalzens kontrolliert? Die zentralen Größen sind Dicke, Breite, Geradheit, Oberflächenqualität und Kantenverlauf.
- Wie verbessert das Lasermesssystem die Walzqualität? Es liefert eine lückenlose Echtzeit-Maßüberwachung und stabilisiert die Fertigungstoleranzen durch automatische Regelkreise.
- Welche Toleranzen lassen sich mit dem Präzisionswalzen erreichen? Je nach Werkstoff und Anlagenkonfiguration lassen sich Dickentoleranzen von ±0,005–0,02 mm realisieren.
- Welche Anlage erhöht die Profilgenauigkeit? Vierrollen-Turks-Head-Walzsysteme sind die erste Wahl für hochgenaue rechteckige und flache Drahtprofile.
- Bietet CRM Inline-Prüfsysteme an? Ja, CRM integriert Lasermesssysteme und Closed-Loop-Regelungen in alle kundenspezifischen Flachdraht-Produktionslinien.
Fazit
Eine durchgängige Qualitätskontrolle ist die Grundlage für die zuverlässige Fertigung von Federstahl-Flachdrähten. Bei härtbaren Federstählen ist die dauernde Überwachung von Abmessungen, Oberflächen und Profilgenauigkeit während des gesamten Walzablaufs unerlässlich, um eine lange Lebensdauer und stabiles Federverhalten zu garantieren.
Moderne Präzisionswalzanlagen mit Inline-Messung und automatischer Prozessregelung ermöglichen Herstellern höhere Effizienz, weniger Materialausschuss und eine gleichförmigere Produktqualität. Mit individuell ausgelegten Präzisionswalzlösungen unterstützt CRM Kunden weltweit bei der Produktion hochwertiger Federstahl-Flachdrähte für Automobil-, Industrie- und Präzisionsanwendungen.
