Einleitung
Papierisolierter Kupferflachdraht gehört zu den am häufigsten verwendeten isolierten Leitern für Wicklungen von Leistungs- und Verteiltransformatoren. Er kombiniert einen hochleitfähigen rechteckigen Kupferleiter mit einer oder mehreren Lagen elektrischen Isolierpapiers und bietet dadurch sowohl elektrische Isolation als auch mechanischen Schutz während des Wickelprozesses und des langfristigen Betriebs des Transformators.
Für Transformatorenhersteller hängt die Leistungsfähigkeit des Leiters nicht nur vom Isolierpapier selbst ab. Die Maßgenauigkeit, der Eckenradius, die Oberflächenqualität, der mechanische Zustand und die Geradheit des blanken rechteckigen Kupferleiters unter der Papierisolierung können die Qualität der Papierumwicklung und die Gleichmäßigkeit der Wicklung direkt beeinflussen.
Daher ist die präzise Herstellung von Kupferflachdraht ein wichtiger vorgelagerter Prozess bei der Produktion papierisolierter Transformatorleiter.

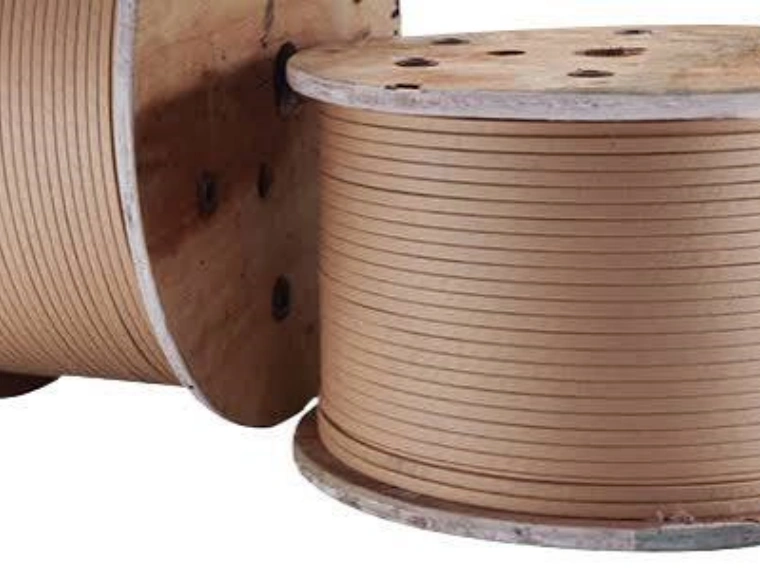

Was ist papierisolierter Kupferflachdraht?
Papierisolierter Kupferflachdraht besteht aus einem rechteckigen Kupferleiter, der mit elektrischem Isolierpapier umwickelt ist.
Ein vereinfachter Aufbau lautet:
Rechteckiger Kupferleiter → Isolierpapierlagen → Fertiger papierisolierter Leiter
Je nach Transformatorauslegung können unterschiedliche Isolierpapiere und Wicklungsstrukturen verwendet werden.
Typische Eigenschaften des Leiters sind:
| Parameter | Typische Anforderung |
|---|---|
| Leitermaterial | Cu-ETP / sauerstofffreies Kupfer |
| Leiterform | Rechteckig / Flach |
| Breite | Ca. 2–20 mm |
| Dicke | Ca. 0,8–6 mm |
| Breitentoleranz | ±0,01–0,03 mm |
| Dickentoleranz | ±0,005–0,02 mm |
| Eckenradius | Gemäß Spezifikation kontrolliert |
| Kupferzustand | Normalerweise weich / geglüht |
| Oberfläche | Glatt und fehlerfrei |
| Isolierung | Elektrisches Isolierpapier |
| Papierlagen | Gemäß Transformatorauslegung |
Die tatsächlichen Abmessungen, die Isolationsdicke, die Papiersorte und die Leitertoleranzen hängen von der Transformatorspezifikation und den geltenden Normen ab.
Weitere Informationen zum nicht isolierten Leiter finden Sie unter: Bare Rectangular Copper Wire: Types, Applications and Manufacturing.
Warum werden Kupferflachleiter in Transformatorwicklungen eingesetzt?
Transformatorwicklungen müssen eine große Menge leitfähigen Materials innerhalb eines begrenzten Wicklungsraums aufnehmen.
Im Vergleich zu Runddraht ermöglichen rechteckige Kupferleiter eine kompaktere Anordnung.
| Merkmal | Runder Kupferdraht | Rechteckiger Kupferdraht |
|---|---|---|
| Leiterform | Rund | Rechteckig |
| Raumausnutzung | Niedriger | Höher |
| Lagenanordnung | Weniger kompakt | Kompakter |
| Wicklungsgeometrie | Konventionell | Präzise kontrolliert |
| Eignung für hohe Ströme | Größenabhängig | Sehr gut geeignet |
| Maßanforderungen | Mittel | Höher |
Der rechteckige Querschnitt ermöglicht es, benachbarte Leiter enger anzuordnen und dadurch die Wicklungsgeometrie des Transformators zu optimieren.
Dies ist besonders bei Transformatoren mittlerer und hoher Leistung wichtig, bei denen Wicklungsabmessungen, Leiterquerschnitt, Kühlung und Isolation sorgfältig aufeinander abgestimmt werden müssen.
Warum wird Papier als Isolierung für Transformatorleiter verwendet?
Papierisolierung wird aufgrund ihrer elektrischen Isolationseigenschaften und ihrer Kompatibilität mit Transformator-Isolationssystemen häufig in ölgefüllten Transformatoren eingesetzt.
Zu den gängigen Isoliermaterialien gehören:
- Elektrisches Kraft-Isolierpapier
- Thermisch verbessertes Papier
- Hochdichtes Isolierpapier
- Andere Zellulosematerialien für Transformatoren
Das Papier wird normalerweise in kontrollierten Lagen um den rechteckigen Leiter gewickelt.
Das Isolationssystem muss eine gleichmäßige Abdeckung gewährleisten, insbesondere an den Kanten und Ecken des Kupferleiters.
Aus diesem Grund sind der Eckenradius und die Oberflächenqualität des blanken Kupferdrahts bereits vor Beginn der Papierumwicklung von entscheidender Bedeutung.
Typische technische Anforderungen an den Kupferleiter
Vor dem Aufbringen der Papierisolierung sollte der blanke rechteckige Kupferleiter strenge geometrische und oberflächentechnische Anforderungen erfüllen.
Typische technische Referenzbereiche sind:
| Technischer Parameter | Referenzbereich |
|---|---|
| Kupfersorte | C11000 / Cu-ETP / OF-Kupfer |
| Leitfähigkeit | Ca. ≥97 % IACS |
| Breite | 2–20 mm |
| Dicke | 0,8–6 mm |
| Breitentoleranz | ±0,01–0,03 mm |
| Dickentoleranz | ±0,005–0,02 mm |
| Eckenradius | R0,2–1,0 mm, anwendungsabhängig |
| Oberflächenrauheit | Typischerweise niedrig und kontrolliert |
| Geradheit | Gemäß Wicklungsanforderung |
| Kantenzustand | Glatt, gratfrei |
| Mechanischer Zustand | Weich / geglüht |
Diese Werte sind allgemeine technische Referenzwerte. Die tatsächlichen Spezifikationen sollten immer den Leiterzeichnungen des Transformatorenherstellers und den geltenden Normen entsprechen.
Für Anlagen, die speziell für die Herstellung von Transformatorleitern ausgelegt sind, siehe: Precision Flat Wire Rolling Mills for Transformer Copper and Aluminum Conductors.
Warum die Dickentoleranz bei Transformatorwicklungen wichtig ist
Die Dicke ist einer der wichtigsten Maßparameter von Flachdraht für Transformatoren.
Eine geringe Abweichung der Leiterdicke kann sich über mehrere Wicklungslagen hinweg summieren.
Zum Beispiel:
| Dickenabweichung | 100 Lagen | 300 Lagen | 500 Lagen |
|---|---|---|---|
| 0,002 mm | 0,20 mm | 0,60 mm | 1,00 mm |
| 0,005 mm | 0,50 mm | 1,50 mm | 2,50 mm |
| 0,010 mm | 1,00 mm | 3,00 mm | 5,00 mm |
Diese vereinfachte Berechnung zeigt, warum Hersteller von Transformatorleitern häufig eine enge Maßkonstanz verlangen, anstatt lediglich eine durchschnittliche Endabmessung einzuhalten.
Eine stabile Dicke trägt dazu bei, vorhersehbare Wicklungsabmessungen beizubehalten und eine gleichmäßige Grundlage für die Papierisolierung zu schaffen.
Anforderungen an den Eckenradius vor der Papierisolierung
Ein rechteckiger Leiter kann nicht als perfektes Rechteck mit unendlich scharfen Ecken betrachtet werden.
Die vier Ecken sollten einen kontrollierten Radius aufweisen.
Sind die Ecken zu scharf, kann die Papierisolierung beim Umwickeln und Wickeln lokal höheren mechanischen Belastungen ausgesetzt sein.
Ist der Radius dagegen zu groß, können der effektive Kupferquerschnitt und die Leitergeometrie von der vorgesehenen Konstruktion abweichen.
| Eckenzustand | Mögliche Auswirkung |
|---|---|
| Übermäßig scharf | Erhöhte Belastung der Papierisolierung |
| Ungleichmäßiger Radius | Ungleichmäßige Isolationsumwicklung |
| Übermäßig großer Radius | Veränderung der Leitergeometrie |
| Grat an der Kante | Mögliche Beschädigung des Papiers |
| Kantenriss | Risiko für die Zuverlässigkeit |
| Stabiler, kontrollierter Radius | Gleichmäßiger Isolationsprozess |
Daher sollte der Eckenradius zusammen mit Breite und Dicke spezifiziert werden.
Anstatt beispielsweise nur:
5,00 × 2,00 mm
anzugeben, könnte eine vollständigere Spezifikation wie folgt aussehen:
- Breite: 5,00 ±0,01 mm
- Dicke: 2,00 ±0,005 mm
- Eckenradius: R0,30 mm
Anforderungen an die Oberflächenqualität
Die Papierisolierung ersetzt nicht die Notwendigkeit einer hochwertigen Kupferoberfläche.
Oberflächenfehler am blanken Leiter können während der Isolation und des Wickelprozesses Probleme verursachen.
Zu den typischen zu kontrollierenden Defekten gehören:
- Längskratzer
- Grate
- Kantenrisse
- Walzspuren
- Kupferpartikel
- Oberflächenverunreinigungen
- Oxidation
| Oberflächenproblem | Mögliche Auswirkung |
|---|---|
| Grat | Kann das Papier beschädigen |
| Tiefer Kratzer | Erzeugt eine ungleichmäßige Leiteroberfläche |
| Walzspur | Beeinträchtigt die Maßkonstanz |
| Verunreinigung | Beeinflusst den Isolationsprozess |
| Oxidation | Verringert die Oberflächenqualität |
| Kantenriss | Kann die Zuverlässigkeit des Leiters beeinträchtigen |
Die Oberflächenqualität der Walzen, Führungen, Schmierung, Spannungsregelung und Handhabungssysteme sollte daher so ausgelegt sein, dass Beschädigungen des Leiters minimiert werden.
Herstellungsprozess vor der Papierisolierung
Die Qualität von papierisoliertem Kupferdraht beginnt bereits vor der Papierisoliermaschine.
Ein typischer vorgelagerter Produktionsprozess ist:
Kupferwalzdraht → Drahtziehen → Glühen → Präzisionswalzen → Online-Messung → Oberflächenprüfung → Papierisolierung → Aufwickeln
Je nach Ausgangsmaterial und Endabmessungen können Drahtziehen und Glühen unterschiedlich konfiguriert werden.

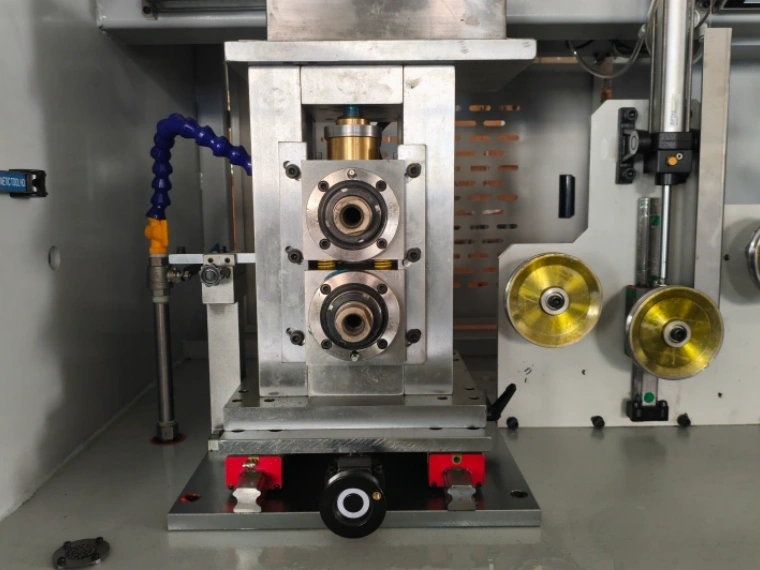

Präzisionswalzen
Im Walzabschnitt wird der Kupferdraht in die erforderliche rechteckige Geometrie umgeformt.
Wichtige Walzparameter sind:
| Walzparameter | Haupteinfluss |
|---|---|
| Walzspalt | Enddicke |
| Walzenausrichtung | Symmetrie des Querschnitts |
| Walzreduktion | Materialverformung |
| Einlaufspannung | Produktionsstabilität |
| Auslaufspannung | Maßkonstanz |
| Walzenoberfläche | Oberflächenqualität des Kupfers |
| Walzengeometrie | Ausbildung von Kanten und Ecken |
| Walzgeschwindigkeit | Produktivität und Prozessstabilität |
Bei hochpräzisem Transformatorendraht können mehrere Form- und Kalibrierstufen eingesetzt werden, anstatt sich auf eine einzige starke Reduktion zu verlassen.
Online-Messung für Kupferflachdraht in Transformatoren
Eine kontinuierliche Produktion erfordert eine kontinuierliche Maßkontrolle.
Moderne Flachdraht-Produktionslinien können Lasermesssysteme integrieren, um den Leiter während des Walzprozesses zu überwachen.
| Messgröße | Zweck |
|---|---|
| Breite | Kontrolle der fertigen Leiterbreite |
| Dicke | Einhaltung der Wicklungsabmessungen |
| Liniengeschwindigkeit | Synchronisierung der Anlagen |
| Spannung | Aufrechterhaltung einer stabilen Verarbeitung |
| Position | Vermeidung einer Fehlausrichtung des Leiters |
| Walzenposition | Unterstützung der Maßkorrektur |
Ein geschlossener Regelkreis kann nach folgendem Prinzip arbeiten:
Lasermessung → Maßvergleich → PLC → Walzanpassung → Kontinuierliche Korrektur
Dadurch kann die Maßabweichung während langer Produktionsläufe reduziert werden.
Für eine umfassendere Einführung in komplette Walzsysteme siehe: Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industries.
Papierisolierungsprozess
Nachdem der rechteckige Kupferleiter die erforderlichen Abmessungen und Oberflächeneigenschaften erreicht hat, wird die Papierisolierung aufgebracht.
Ein vereinfachter Prozess lautet:
Blanker Kupferflachdraht → Spannungsregelung → Papierzuführung → Papierumwicklung → Isolationsprüfung → Aufwickeln
Wichtige Parameter der Papierisolierung sind:
| Parameter | Funktion |
|---|---|
| Papierspannung | Gewährleistet eine gleichmäßige Umwicklung |
| Wickelwinkel | Steuert die Isolationsstruktur |
| Überlappung | Verhindert Isolationslücken |
| Anzahl der Lagen | Bestimmt den Isolationsaufbau |
| Leiterspannung | Gewährleistet eine stabile Bewegung |
| Aufwickelspannung | Schützt den fertigen Leiter |
| Wicklungsqualität | Gewährleistet ordnungsgemäße Lagerung und Handhabung |
Die genaue Auslegung der Isolation hängt von den Anforderungen des Transformatorenherstellers ab.
Der vorgelagerte Walzprozess und der nachgelagerte Papierisolierungsprozess sollten daher als miteinander verbundene Fertigungsstufen betrachtet werden.
Abmessungen des blanken Leiters vs. Abmessungen des fertig isolierten Leiters
Ein häufiger Fehler besteht darin, nur die endgültigen Abmessungen des papierisolierten Drahts anzugeben.
Der Hersteller sollte zwischen folgenden Größen unterscheiden:
Abmessungen des blanken Leiters und Gesamtabmessungen des isolierten Leiters.
Zum Beispiel:
| Parameter | Blanker Leiter | Papierisolierter Leiter |
|---|---|---|
| Breite | 8,00 mm | 8,40 mm* |
| Dicke | 2,00 mm | 2,40 mm* |
| Eckenradius | Kontrollierter Kupferradius | Durch Isolierung abgedeckt |
| Oberfläche | Blankes Kupfer | Papierisolierung |
| Toleranz | Durch Walzen kontrolliert | Walzen + Isolation kontrolliert |
*Nur beispielhafte Abmessungen.
Die endgültige Größe hängt von Papierdicke, Anzahl der Wickellagen, Überlappung und Kompression ab.
Bei der Auslegung einer Produktionslinie sollten daher sowohl die Leitergeometrie als auch der Isolationsaufbau berücksichtigt werden.
Papierisolierter Draht vs. lackisolierter Flachdraht
Papierisolierung und Lackisolierung sind zwei unterschiedliche Isolationsverfahren.
| Merkmal | Papierisolierter Kupferdraht | Lackisolierter Kupferflachdraht |
|---|---|---|
| Isolation | Elektrisches Isolierpapier | Lackbeschichtung |
| Isolationsstruktur | Gewickelte Lagen | Beschichtete Schichten |
| Typische Anwendung | Transformatoren | Motoren, Transformatoren, Spulen |
| Leitergeometrie | Häufig rechteckig | Rund oder rechteckig |
| Präzision des vorgelagerten Walzens | Hoch | Hoch |
| Anforderungen an die Oberflächenqualität | Hoch | Sehr hoch |
| Hauptkontrolle der Isolation | Papierspannung & Überlappung | Beschichtungsdicke & Aushärtung |
Beide Produkte sind auf einen hochwertigen blanken Leiter angewiesen, ihre nachgelagerten Fertigungstechnologien unterscheiden sich jedoch erheblich.
Weitere Informationen über lackisolierte rechteckige Leiter finden Sie unter: What is Enamelled Copper Flat Wire? Applications and Benefits.
Papierisolierte Leiter und CTC
Papierisolierter rechteckiger Kupferdraht sollte außerdem von Continuously Transposed Conductors (CTC) unterschieden werden.
CTC besteht aus mehreren rechteckigen Kupfer-Einzelleitern, die jeweils isoliert und kontinuierlich zu einer größeren Leiterstruktur transponiert werden.
| Produkt | Aufbau |
|---|---|
| Papierisolierter Flachdraht | Einzelner rechteckiger Leiter + Papier |
| Lackisolierter rechteckiger Draht | Einzelner Leiter + Lack |
| CTC | Mehrere isolierte rechteckige Einzelleiter + Transposition |
CTC ist besonders für große Leistungstransformatoren wichtig, bei denen die Leiteranordnung und die elektromagnetischen Anforderungen komplexer sind.
Weitere Informationen finden Sie unter: CTC Production Line.
Der detaillierte Aufbau, die Anwendungen und Vorteile von CTC-Leitern werden in einem separaten technischen Artikel behandelt.
So spezifizieren Sie eine Produktionslinie
Vor der Auslegung einer Produktionslösung für papierisolierten Kupferflachdraht sollten mehrere technische Parameter bestätigt werden.
| Erforderliche Information | Beispiel |
|---|---|
| Kupfermaterial | C11000 / OF-Kupfer |
| Eingangsdurchmesser | 3,0 mm |
| Fertige blanke Breite | 6,0 mm |
| Fertige blanke Dicke | 2,0 mm |
| Breitentoleranz | ±0,01 mm |
| Dickentoleranz | ±0,005 mm |
| Eckenradius | R0,30 mm |
| Kupferzustand | Weich |
| Papiertyp | Kundenspezifisch |
| Anzahl der Papierlagen | Kundenspezifisch |
| Produktionsgeschwindigkeit | m/min |
| Spulengewicht | kg |
| Online-Messung | Erforderlich / Optional |
Durch die Bereitstellung dieser Parameter können Walz- und Isolationsprozesse entsprechend dem endgültigen Transformatorleiter konfiguriert werden, anstatt die Anlage lediglich anhand der nominalen Drahtgröße auszuwählen.
Komplette Produktionslösungen für Transformatorleiter
Ein komplettes Produktionssystem für Transformatorleiter kann folgende Komponenten integrieren:
- Abwickelsystem
- Drahtziehen
- Glühen
- Präzisionswalzen
- Eckenradiuskontrolle
- Online-Messung von Breite und Dicke
- Oberflächenprüfung
- Papierisolierung
- Spannungsregelung
- Präzisionsaufwicklung
Die genaue Konfiguration hängt vom Rohmaterial des Kunden, den Leiterabmessungen, der Produktionskapazität, den Isolationsanforderungen und dem Automatisierungsgrad ab.
Weitere Informationen zu integrierten Technologien für die Flachdrahtherstellung finden Sie unter: Copper Flat Wire Production Line for Enameled and Paper Covered Conductors.
Fazit
Papierisolierter Kupferflachdraht ist ein wichtiger Wicklungsleiter für Leistungs- und Verteiltransformatoren.
Eine zuverlässige Leistung beginnt mit der Qualität des blanken rechteckigen Kupferleiters.
Vor dem Aufbringen der Papierisolierung müssen Hersteller folgende Parameter präzise kontrollieren:
- Breite und Dicke
- Maßtoleranzen
- Eckenradius
- Oberflächenqualität
- Mechanischer Zustand
- Geradheit
- Produktionsspannung
Der Papierisolierungsprozess fügt eine weitere Kontrollebene hinzu, darunter Papierspannung, Wickelwinkel, Überlappung, Isolationsdicke und Qualität der fertigen Wicklung.
Durch die Integration von Präzisionswalzen, Online-Maßmessung, stabiler Spannungsregelung, Papierisolierung und Präzisionsaufwicklung können Hersteller eine gleichmäßigere und stabilere Produktion von Transformatorleitern erreichen.
Sky Bluer Environmental Technology Co., Ltd. bietet kundenspezifische Präzisionswalzwerke und komplette Lösungen für die Herstellung von Flachdraht für Kupfer- und Aluminiumleiter in Transformatoren. CRM-Lösungen können entsprechend dem Leitermaterial, den Endabmessungen, Toleranzen, dem Eckenradius, den Isolationsanforderungen, der Produktionsgeschwindigkeit und den Spulenspezifikationen konfiguriert werden.
Wenn Sie eine Produktionslinie für papierisolierten Kupferflachdraht planen, senden Sie uns bitte den Rohmaterialdurchmesser, die fertige Leiterbreite und -dicke, die Toleranzen, den Eckenradius, die Spezifikation der Papierisolierung, die Produktionsgeschwindigkeit und das Spulengewicht. Unser Engineering-Team kann Ihnen einen geeigneten Produktionsprozess und eine passende Anlagenkonfiguration empfehlen.
