Einleitung
Hochpräzise Flach- und Profildrähte spielen in Branchen wie Elektronik, Automobilindustrie, Luft- und Raumfahrt sowie Medizintechnik eine entscheidende Rolle. Bereits geringe Abweichungen bei Abmessungen, Oberflächenqualität oder mechanischen Eigenschaften können die Funktion des Endprodukts beeinträchtigen und kostspielige Nacharbeit verursachen. Daher ist die Optimierung des Drahtziehprozesses entscheidend, um eine gleichbleibend hohe Drahtqualität zu erzielen, die Produktionseffizienz zu steigern und Ausschuss zu reduzieren.
Dieser Beitrag erläutert praxisorientierte Strategien, technische Aspekte und Empfehlungen zur Optimierung des Drahtziehens von hochpräzisen Flach- und Profildrähten.
Werkstoffgerechte Prozessauslegung
Die Werkstoffeigenschaften bestimmen maßgeblich die Ziehparameter. Kaltverfestigung, Duktilität und Temperaturempfindlichkeit gehören dabei zu den wichtigsten Einflussfaktoren:
- Kupfer und Kupferlegierungen: Sie weisen eine hohe Duktilität auf, sind jedoch anfällig für Oxidation und Kratzer. Empfohlen werden saubere Ziehsteine mit einer Oberflächenrauheit von Ra ≤0,02 μm, hydrodynamische Schmierung sowie eine gezielte Glühbehandlung bei 180 °C für 30 Minuten, um elektrische Leitfähigkeit und mechanische Festigkeit zu erhalten.
- Aluminium: Als weicher und leichter Werkstoff erfordert Aluminium eine kontrollierte Zugspannung mit einer maximalen Abweichung von ±5 %, um Kantenverformungen zu vermeiden. Zusätzlich sollten wasserbasierte Schmierstoffe mit Oxidationsschutzadditiven eingesetzt werden.
- Edelstahl (304/316): Edelstahl neigt zu schneller Kaltverfestigung. Nach einer kumulierten Querschnittsreduzierung von 40–50 % sollte eine Zwischenglühung bei 1050–1100 °C unter Schutzgas vorgesehen werden, um die Duktilität wiederherzustellen.
- Hochfeste Legierungen (Nickel, Titan): Aufgrund ihrer geringen Wärmeleitfähigkeit und hohen Streckgrenze sind niedrige Ziehgeschwindigkeiten von ≤8 m/min, mehrstufige Reduktionen von 8–12 % pro Ziehstufe sowie eine Inline-Kühlung erforderlich, um Mikrorisse zu vermeiden.
Tipp: Vor Beginn der Serienproduktion sollten Versuche durchgeführt werden, um das Verhalten des jeweiligen Werkstoffs bei unterschiedlichen Ziehreduktionen, Geschwindigkeiten und Schmierstoffen zu bestimmen. Dadurch lassen sich spätere Stillstandszeiten in der Serienfertigung erheblich reduzieren.
Ziehsteinauslegung für eine präzise Formgebung
Geometrie und Werkstoff des Ziehsteins beeinflussen unmittelbar die Maßgenauigkeit und Oberflächenqualität:
- Ziehsteine für Flachdraht: Konische Einlaufwinkel von 12–18° und angefaste Kanten mit R = 0,1–0,3 mm ermöglichen eine gleichmäßige Breitenreduzierung und helfen, Kantenrisse zu vermeiden.
- Ziehsteine für Profildraht: Mehrstufige Ziehfolgen mit schrittweiser Profilverfeinerung reduzieren die Materialbeanspruchung und gewährleisten eine hohe Querschnittsgenauigkeit.
- Ziehsteinwerkstoffe: Wolframkarbid bietet eine hohe Verschleißfestigkeit. Diamantbeschichtungen mit einer Dicke von 2–5 μm eignen sich für hochpräzise Anwendungen mit besonders hohen Anforderungen an die Verschleißbeständigkeit.
- Optimierung des Einlaufwinkels: Einlaufwinkel von 8–15° ermöglichen ein ausgewogenes Verhältnis zwischen Ziehkraft und Oberflächenqualität und minimieren unnötige Materialverformungen.
Schmierung: Tribologie und Wärmemanagement
Eine wirksame Schmierung reduziert die Reibung, führt Prozesswärme ab und schützt sowohl die Drahtoberfläche als auch den Ziehstein:
| Schmierungsaspekt | Anforderungen | Empfehlungen |
|---|---|---|
| Auswahl des Schmierstoffs | Werkstoffverträglichkeit und Wärmeabfuhr | Ölbasierte Schmierstoffe mit 200–400 cSt für hochfeste Legierungen; wasserbasierte Schmierstoffe mit EP-Additiven für Kupfer und Aluminium |
| Auftragsverfahren | Gleichmäßige Abdeckung und gute Haftung | Automatische Präzisionsdüsen; elektrostatische Schmierung für Hochgeschwindigkeitsziehen (>20 m/min) |
| Wartung | Kontrolle von Verunreinigungen und stabile Schmierleistung | Absolutfiltration mit 1 μm; Überwachung von Viskosität und Säuregehalt zur Vermeidung von Ziehsteinverschleiß |
Präzise Steuerung der Prozessparameter
Eine stabile Regelung der wichtigsten Prozessparameter ist unverzichtbar, um eine gleichbleibende Produktqualität zu gewährleisten:
| Parameter | Regelungsziel | Werkstoffspezifische Einstellungen |
|---|---|---|
| Zugspannung | Verformungen vermeiden und konstante Zugkraft gewährleisten | Geschlossene Regelsysteme mit ±0,1 N Genauigkeit; 3–8 % der Streckgrenze |
| Ziehgeschwindigkeit | Überhitzung vermeiden und Produktionseffizienz gewährleisten | Kupfer: 15–25 m/min; Edelstahl: 5–12 m/min; Titan: 3–8 m/min |
| Temperatur | Thermische Schädigungen begrenzen | Überwachung der Temperatur am Ziehsteinaustritt mit Infrarotsensoren und Inline-Kühlung |
| Reduktionsverhältnis | Materialbeanspruchung minimieren und Maßstabilität gewährleisten | Stufenstrategie: 15–20 % bei den ersten Ziehstufen, 8–12 % bei den letzten Ziehstufen; ≤5 % bei Dicken ≤0,2 mm |
Zwischenglühen und Spannungsarmbehandlung
Bei hochpräzisen Profildrähten kann die während des Ziehprozesses entstehende Spannungsakkumulation zu Verzug, Maßabweichungen oder einer verminderten mechanischen Stabilität führen. Dies ist insbesondere bei Anwendungen wie Automobilkomponenten oder medizinischen Bauteilen von großer Bedeutung.
Die Zwischenglühung sollte entsprechend dem Werkstoff und dem gesamten Reduktionsgrad geplant werden. Duktile Metalle wie Kupfer und Aluminium können nach einer kumulierten Reduzierung von 30–40 % eine Glühbehandlung erfordern. Härtere Werkstoffe wie Edelstahl und Titan benötigen zur Kompensation der Kaltverfestigung häufigere Wärmebehandlungen, etwa nach jeweils 15–20 % Reduzierung.
Zur Überprüfung der Wirksamkeit können zerstörungsfreie Verfahren wie die Röntgendiffraktion oder gezielte mechanische Prüfungen, beispielsweise Biegeermüdungsversuche, eingesetzt werden. Glühtemperatur — typischerweise 600–1100 °C — und Haltezeit müssen so eingestellt werden, dass ein optimaler Spannungsabbau erreicht wird, ohne die Maßgenauigkeit des Drahtes zu beeinträchtigen.
Anforderungen an die Oberflächenqualität
Flach- und Profildrähte erfordern in der Regel eine hochwertige, möglichst fehlerfreie Oberfläche, um sowohl nachfolgende Verarbeitungsschritte als auch die Funktionsfähigkeit des Endprodukts sicherzustellen.
- Regelmäßige visuelle und dimensionale Kontrollen durchführen, um Kratzer, Kantenrisse, Grate und andere Oberflächenfehler frühzeitig zu erkennen.
- Bei Bedarf nach dem Ziehen eine Oberflächenpolitur oder eine schützende Beschichtung aufbringen, um die Oberflächenglätte und Korrosionsbeständigkeit zu verbessern.
Fazit
Die Optimierung des Drahtziehens für hochpräzise Flach- und Profildrähte erfordert einen ganzheitlichen Ansatz, der eine werkstoffgerechte Prozessplanung, eine präzise Ziehsteinauslegung, eine wirksame Schmierung und eine sorgfältige Kontrolle der Ziehparameter miteinander verbindet. Durch die gezielte Steuerung von Zwischenglühen, Spannungsabbau und Oberflächenqualität können Hersteller eine gleichbleibende Maßgenauigkeit, eine hochwertige Oberfläche und zuverlässige mechanische Eigenschaften erzielen.
Die Umsetzung dieser Optimierungsmaßnahmen steigert nicht nur die Produktionseffizienz, sondern reduziert gleichzeitig den Ausschuss und trägt dazu bei, dass jede Drahtcharge die hohen Anforderungen der jeweiligen Industriestandards erfüllt. Durch die systematische Kontrolle dieser zentralen Faktoren lässt sich die Produktion hochpräziser Flach- und Profildrähte von einem konventionellen Fertigungsprozess zu einem hohen Niveau hinsichtlich Qualität und Leistungsfähigkeit weiterentwickeln.

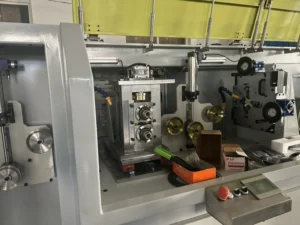

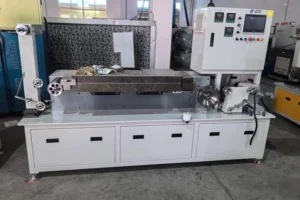

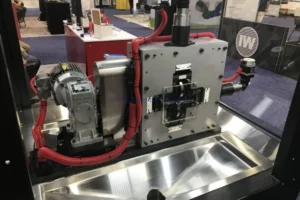

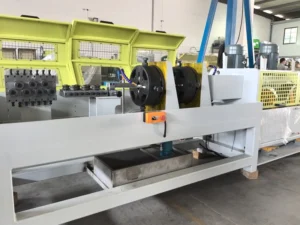

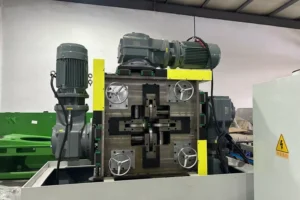

Die Maschinen von Sky Bluer Environmental Technology Co., Ltd. können die oben beschriebenen Anforderungen an den Drahtziehprozess vollständig erfüllen. Darüber hinaus bieten wir kundenspezifische Lösungen an, damit unsere Anlagen optimal an Ihre jeweiligen Produktionsanforderungen angepasst werden können. Kontaktieren Sie Sky Bluer Environmental Technology, um individuelle Lösungen für Ihre hochpräzise Drahtproduktion zu erhalten.
