Kupferflachdraht hat sich aufgrund seiner hervorragenden elektrischen Leitfähigkeit, der hohen Nutfüllung und der verbesserten thermischen Eigenschaften zu einer immer wichtigeren Leiterlösung für moderne Motoren und Generatoren entwickelt.
Im Vergleich zu herkömmlichem rundem Kupferdraht ermöglicht Flachdraht eine kompaktere Anordnung der Leiter innerhalb der Stator- oder Rotornuten. Dadurch können Ingenieure eine höhere Leistungsdichte, eine verbesserte elektromagnetische Effizienz und eine bessere Nutzung des begrenzten Einbauraums erreichen.
Heute wird Kupferflachdraht häufig eingesetzt in:
- Elektromotoren für Elektrofahrzeuge
- Industriemotoren
- Hocheffizienten Generatoren
- Windkraftgeneratoren
- Elektrischen Systemen für die Luft- und Raumfahrt
- Hochleistungs-Elektromaschinen
Die Herstellung von Kupferflachdraht für Motoren und Generatoren erfordert jedoch eine strenge Kontrolle der Leitergeometrie, Oberflächenqualität, mechanischen Eigenschaften und Maßstabilität.
Warum Kupferflachdraht in Motoren und Generatoren eingesetzt wird
Traditionelle Motoren verwenden hauptsächlich runden Kupferdraht, da dieser leicht zu verarbeiten und zu wickeln ist.
Runder Draht lässt jedoch zwischen benachbarten Leitern ungenutzte Zwischenräume.
Kupferflachdraht löst dieses Problem durch seinen rechteckigen Querschnitt, der besser an die Geometrie moderner Motornuten angepasst ist.
| Merkmal | Runder Kupferdraht | Kupferflachdraht |
|---|---|---|
| Querschnitt | Rund | Rechteckig |
| Nutfüllung | Niedriger | Höher |
| Packungsdichte | Mittel | Hervorragend |
| Optimierung der Stromdichte | Begrenzt | Besser |
| Wärmeableitung | Mittel | Verbessert |
| Wicklungsstruktur | Flexibel | Kompakter |
| Fertigungskomplexität | Niedriger | Höher |
Der Hauptvorteil von Flachdraht liegt nicht nur in der veränderten Form, sondern vor allem in der Möglichkeit, das gesamte elektromagnetische Design des Motors oder Generators zu optimieren.
Hauptanwendungen von Kupferflachdraht
Kupferflachdraht wird je nach Leistungsanforderungen in unterschiedlichen elektrischen Maschinen eingesetzt.

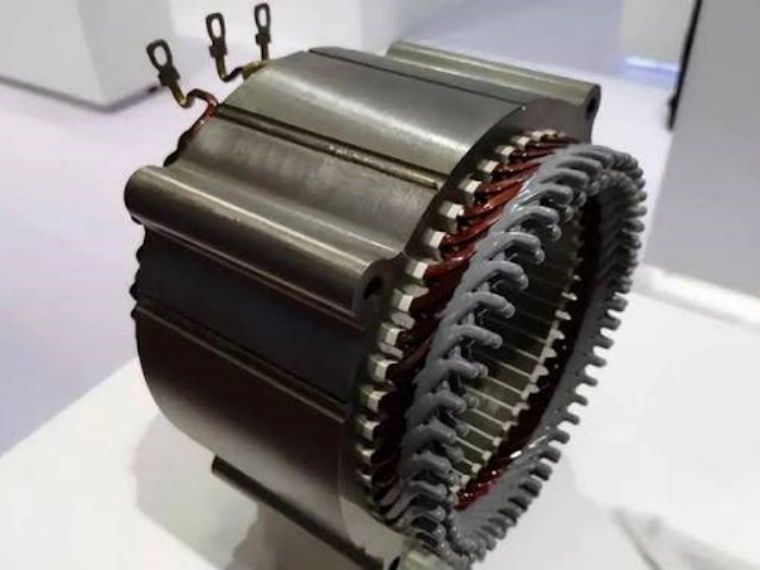

Elektromotoren für Elektrofahrzeuge
Elektromotoren für Elektrofahrzeuge benötigen eine hohe Leistungsdichte, kompakte Abmessungen und hervorragende thermische Eigenschaften.
Flache Kupferleiter helfen Herstellern dabei, den Kupferanteil innerhalb der Statornut zu erhöhen.
Typische Anwendungen umfassen:
- Hairpin-Motoren
- Traktionsmotoren
- Hochgeschwindigkeitsmotoren
- Motoren für Hybridfahrzeuge
Weitere Informationen über rechteckige Leitertechnologie für Elektrofahrzeuge finden Sie unter: EV Motor Hairpin Wire Production Lines for Rectangular Copper Wire Manufacturing
Industriemotoren
Industriemotoren erfordern einen stabilen Betrieb, eine lange Lebensdauer und eine hohe Effizienz.
Kupferflachdraht kann folgende Eigenschaften verbessern:
- Kupferfüllfaktor
- Energieeffizienz
- Wärmemanagement
- Mechanische Stabilität
Typische Anwendungen sind:
| Motortyp | Anwendung von Flachdraht |
|---|---|
| Servomotor | Hochpräzise Wicklung |
| Industrieller AC-Motor | Hocheffiziente Wicklung |
| Kompressormotor | Kompakte Wicklungsauslegung |
| Motor-Generator | Hohe Leistungsabgabe |
Generatoren
Große Generatoren benötigen Leiter, die hohe Strombelastungen aufnehmen können und gleichzeitig eine zuverlässige Isolationsleistung gewährleisten.
Kupferflachdraht wird häufig eingesetzt in:
- Windkraftgeneratoren
- Wasserkraftgeneratoren
- Industriellen Stromgeneratoren
Bei Generatoranwendungen sind Leiterabmessungen, Oberflächenqualität und Geradheit besonders wichtig, da der Wickelprozess häufig eine präzise Montage erfordert.
Typische Spezifikationen für Kupferflachdraht in Motoren
Die erforderlichen Abmessungen variieren je nach Motordesign.
Typische Bereiche sind:
| Parameter | Typischer Bereich |
|---|---|
| Material | C11000 / OF-Kupfer |
| Breite | 1–20 mm |
| Dicke | 0,3–6 mm |
| Breitentoleranz | ±0,005–0,03 mm |
| Dickentoleranz | ±0,003–0,02 mm |
| Eckenradius | R0,1–0,8 mm |
| Leitfähigkeit | ≥97 % IACS |
| Oberfläche | Glatt und fehlerfrei |
Hochleistungsmotoren erfordern häufig eine engere Maßkontrolle, da die Leitergeometrie direkten Einfluss auf die Nutfüllung und die Isolationsdicke hat.
Wichtige Anforderungen an Flachdraht für Motoren und Generatoren
Im Gegensatz zu allgemeinen Kupferbandprodukten gelten für Flachdraht in Motoren und Generatoren mehrere besondere Anforderungen.
Maßgenauigkeit
Breite und Dicke müssen über die gesamte Spulenlänge stabil bleiben.
Wichtige Parameter sind:
| Parameter | Bedeutung |
|---|---|
| Breitenpräzision | Gewährleistet die korrekte Positionierung in der Nut |
| Dickenpräzision | Steuert die Wicklungshöhe |
| Eckenradius | Schützt die Isolierung |
| Geradheit | Verbessert die Wicklungsstabilität |
| Gleichmäßigkeit des Querschnitts | Gewährleistet gleichmäßige elektrische Eigenschaften |
Selbst geringe Maßabweichungen können automatisierte Wickelprozesse beeinflussen.
Oberflächenqualität
Die Kupferoberfläche muss sauber und frei von Defekten sein.
Typische Anforderungen sind:
| Anforderung | Zweck |
|---|---|
| Glatte Oberfläche | Bessere Haftung der Isolierung |
| Geringe Gratbildung | Vermeidung von Isolationsschäden |
| Keine Kratzer | Verbesserung der Zuverlässigkeit |
| Gleichmäßige Rauheit | Konstante Beschichtungsqualität |
Bei isolierten Kupferflachdraht-Anwendungen ist die Oberflächenqualität noch wichtiger.
Verwandter Artikel: What is Enamelled Copper Flat Wire? Applications and Benefits
Kontrolle des Eckenradius
Der Eckenradius ist ein kritischer Faktor für die Zuverlässigkeit der elektrischen Isolierung.
Eine zu scharfe Ecke kann verursachen:
- Höhere Konzentration elektrischer Feldspannungen
- Ungleichmäßige Isolationsdicke
- Erhöhtes Risiko eines Isolationsversagens
Ein kontrollierter Radius ermöglicht:
- Bessere Abdeckung durch die Isolierung
- Stabilere Wicklungsprozesse
- Höhere Zuverlässigkeit des Leiters
Typische Anforderungen an den Eckenradius:
| Anwendung | Typischer Radius |
|---|---|
| Allgemeiner Flachdraht | R0,2–0,8 mm |
| Motorleiter | R0,2–0,5 mm |
| Hochpräzisionsleiter | Kundenspezifisch |
Herstellungsprozess von Kupferflachdraht
Ein typischer Herstellungsprozess umfasst:
Kupferdraht → Drahtziehen → Präzisionswalzen → Oberflächenbehandlung → Prüfung → Aufwickeln
Schritt 1: Vorbereitung des Ausgangsmaterials
Hochwertiger Kupferdraht oder runder Kupferdraht wird entsprechend den folgenden Anforderungen ausgewählt:
- Erforderliche Leitfähigkeit
- Mechanischer Zustand
- Endabmessungen des Leiters
Schritt 2: Drahtziehen
Das Drahtziehen verbessert:
- Durchmessergenauigkeit
- Materialgleichmäßigkeit
- Oberflächenzustand

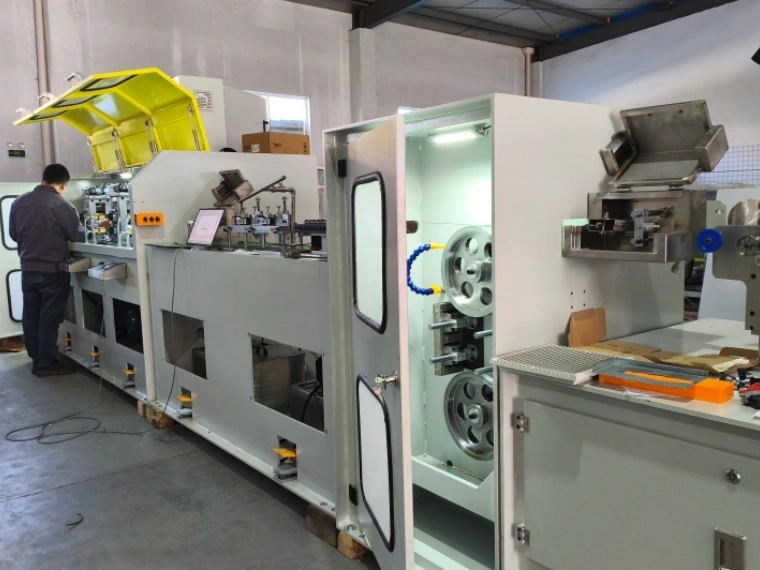

Schritt 3: Präzisionswalzen
Beim Walzen wird runder Kupferdraht in die gewünschte flache, rechteckige Form umgewandelt.
Ein typisches Produktionssystem kann folgende Komponenten umfassen:
| Anlage | Funktion |
|---|---|
| Abwickelsystem | Stabile Materialzuführung |
| Zieheinheit | Durchmesserreduzierung |
| Präzisionswalzwerk | Formgebung des Flachdrahts |
| Lasermesssystem | Online-Messung |
| Aufwickelsystem | Herstellung der Spule |
Weitere Informationen über komplette Produktionslösungen für Flachdraht finden Sie unter: Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industries
Anforderungen an das Präzisionswalzen
Die Herstellung von Kupferflachdraht für Motoren und Generatoren erfordert stabile Walzbedingungen.
Wichtige Parameter sind:
| Parameter | Einfluss |
|---|---|
| Walzkraft | Steuert die Verformung |
| Genauigkeit des Walzspalts | Steuert die Dicke |
| Walzenausrichtung | Steuert die Symmetrie |
| Drahtspannung | Verbessert die Stabilität |
| Walzgeschwindigkeit | Beeinflusst die Produktivität |
| Schmierung | Verbessert die Oberflächenqualität |
Für hochpräzise Anwendungen können automatische Steuerungssysteme dazu beitragen, über lange Betriebszeiten hinweg eine stabile Produktion aufrechtzuerhalten.
Online-Messung und Qualitätskontrolle
Moderne Produktionslinien für Kupferflachdraht verwenden häufig Online-Messsysteme.
Typische Prüfparameter sind:
| Prüfparameter | Methode |
|---|---|
| Breite | Lasermessung |
| Dicke | Lasermessung |
| Geradheit | Online-Prüfung |
| Oberflächenfehler | Optische Prüfung |
| Spannung | Sensorüberwachung |
| Spulenqualität | Automatische Steuerung |
Der Vorteil der Online-Messung besteht darin, dass Produktionsabweichungen sofort erkannt und korrigiert werden können.
Kupferflachdraht vs. lackisolierter Flachdraht
Kupferflachdraht bildet in der Regel die leitfähige Grundlage vor dem Aufbringen der Isolierung.
| Produkt | Fertigungsstufe |
|---|---|
| Blanker Kupferflachdraht | Walzen und Kalibrieren |
| Lackisolierter Flachdraht | Kupferwalzen + Lackieren |
| Papierisolierter Kupferdraht | Kupferwalzen + Papierisolierung |
| Mit Glimmer isolierter Leiter | Kupferwalzen + Glimmerumwicklung |
Daher beeinflusst die Qualität des blanken Kupferflachdrahts direkt die Leistungsfähigkeit des endgültigen isolierten Leiters.
Weitere Informationen: High Speed Flat Wire Production Systems for Enameled and Paper Covered Wire
Auswahl einer Produktionslösung für Kupferflachdraht
Vor der Auswahl der Anlage sollten Hersteller folgende Parameter definieren:
| Position | Beispielanforderung |
|---|---|
| Kupfersorte | C11000 / OF-Kupfer |
| Eingangsdurchmesser | mm |
| Endbreite | mm |
| Enddicke | mm |
| Eckenradius | R mm |
| Toleranz | ± mm |
| Produktionsgeschwindigkeit | m/min |
| Spulengewicht | kg |
| Oberflächenanforderung | Glatt / poliert |
| Automatisierungsgrad | Manuell / Automatisch |
Eine geeignete Produktionslinie sollte entsprechend der endgültigen Anwendung im Motor oder Generator ausgelegt werden und nicht ausschließlich anhand der Leiterabmessungen.
Fazit
Kupferflachdraht spielt eine wichtige Rolle bei der Entwicklung hocheffizienter Motoren und Generatoren.
Seine Vorteile hinsichtlich:
- Höherer Nutfüllung
- Verbesserter Leistungsdichte
- Besserer thermischer Eigenschaften
- Kompakter Wicklungsauslegung
machen ihn zu einer idealen Leiterlösung für moderne elektrische Maschinen.
Die zuverlässige Herstellung von Kupferflachdraht erfordert jedoch eine präzise Kontrolle von:
- Breite
- Dicke
- Eckenradius
- Oberflächenqualität
- Geradheit
- Elektrischen Eigenschaften
