Einleitung
Mica-isolierter rechteckiger Kupferdraht ist ein spezieller elektrischer Leiter, der für Motoren, Generatoren, Traktionssysteme und andere elektrische Maschinen entwickelt wurde, bei denen die Wicklungsisolierung anspruchsvollen thermischen, elektrischen und mechanischen Betriebsbedingungen standhalten muss.
Der Leiter besteht typischerweise aus einem präzise gefertigten rechteckigen Kupferkern mit einer Isolierung auf Mica-Basis. Je nach endgültigem Wicklungs- und Isolationssystem können zusätzliche Isoliermaterialien eingesetzt werden.
Für Leiterhersteller beginnt eine zuverlässige Mica-Isolierung mit der Qualität des darunterliegenden rechteckigen Kupferleiters. Breite, Dicke, Eckenradius, Oberflächenbeschaffenheit, Geradheit und mechanische Eigenschaften müssen vor dem Isolationsprozess sorgfältig kontrolliert werden.
Dieser Artikel behandelt den Aufbau, die technischen Anforderungen, die Isolationsaspekte, die Anwendungen sowie den vorgelagerten Herstellungsprozess von Mica-isoliertem rechteckigem Kupferdraht für Motoren und Generatoren.
Was ist Mica-isolierter rechteckiger Kupferdraht?

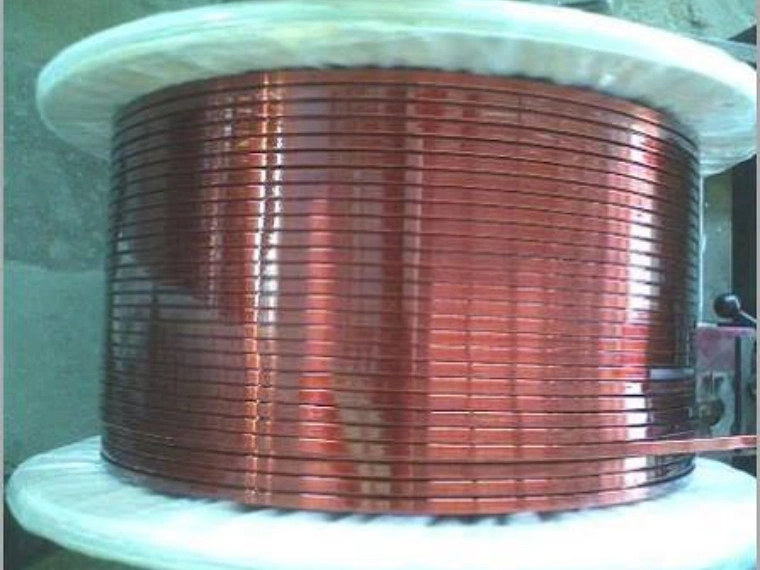

Mica-isolierter rechteckiger Kupferdraht besteht aus einem rechteckigen Kupferleiter, der von einer elektrischen Isolierung auf Mica-Basis umgeben ist.
Ein vereinfachter Aufbau lautet:
Rechteckiger Kupferleiter → Mica-Isolierung → Zusätzliche Isolierung / Schutzschicht bei Bedarf → Fertiger Leiter
Abhängig von der elektrischen Maschine und dem Isolationssystem kann Mica mit weiteren Materialien wie Glasgewebe, Folien, Harzen oder zusätzlichen Schutzschichten kombiniert werden.
Typische Eigenschaften sind:
| Parameter | Typische Anforderung |
|---|---|
| Leitermaterial | Cu-ETP / sauerstofffreies Kupfer |
| Leiterform | Rechteckig |
| Kupferzustand | Weich / geglüht oder anwendungsspezifisch |
| Breite | Ca. 2–20 mm |
| Dicke | Ca. 0,8–6 mm |
| Breitentoleranz | ±0,01–0,03 mm |
| Dickentoleranz | ±0,005–0,02 mm |
| Eckenradius | Nach Spezifikation kontrolliert |
| Kupferoberfläche | Glatt und fehlerfrei |
| Isolierung | System auf Mica-Basis |
| Isolationsdicke | Anwendungsabhängig |
| Hauptanwendungen | Motoren und Generatoren |
Diese Bereiche dienen als allgemeine technische Referenzwerte. Die tatsächlichen Abmessungen und Isolationsaufbauten hängen vom Design der elektrischen Maschine und den geltenden Normen ab.
Weitere Informationen über den Kupferleiter vor der Isolierung finden Sie unter: Bare Rectangular Copper Wire: Types, Applications and Manufacturing.
Warum wird Mica für elektrische Isolierungen verwendet?
Mica wird aufgrund seiner Kombination aus elektrischen und thermischen Eigenschaften häufig in elektrischen Isolationssystemen eingesetzt.
Je nach Aufbau der Isolierung können Materialien auf Mica-Basis folgende Eigenschaften bieten:
- Hohe Durchschlagsfestigkeit
- Gute Temperaturbeständigkeit
- Beständigkeit gegen elektrische Entladungen
- Gute Dimensionsstabilität
- Kompatibilität mit Hochspannungs-Isolationssystemen
- Langfristig zuverlässige elektrische Isolationsleistung
Dadurch eignet sich Mica besonders für anspruchsvolle Wicklungssysteme in Motoren und Generatoren.
Die Mica-Isolierung sollte jedoch nicht unabhängig vom Kupferleiter betrachtet werden.
Eine unzureichend kontrollierte Kupferoberfläche, zu scharfe Ecken oder Maßabweichungen können bei der Aufbringung der Isolierung und bei der anschließenden Spulenformung zu Problemen führen.
Wo wird Mica-isolierter rechteckiger Kupferdraht eingesetzt?
Mica-isolierte rechteckige Leiter sind besonders für elektrische Maschinen geeignet, bei denen eine höhere Isolationsleistung erforderlich ist.
| Anwendung | Hauptanforderung |
|---|---|
| Große Industriemotoren | Zuverlässige Wicklungsisolierung |
| Hochspannungsmotoren | Hohe dielektrische Leistungsfähigkeit |
| Stromgeneratoren | Thermische und elektrische Stabilität |
| Windgeneratoren | Langfristige Betriebssicherheit |
| Traktionsmotoren | Kompakte und langlebige Wicklungen |
| Spezielle elektrische Maschinen | Anwendungsspezifische Isolierung |
Das genaue Leiter- und Isolationssystem hängt stark von der Spannungsebene, der Wärmeklasse, dem Wicklungsdesign, dem Kühlverfahren und der Betriebsumgebung ab.
Eine ausführlichere Betrachtung rechteckiger Leiter in elektrischen Maschinen finden Sie unter: Copper Flat Wire for Motors and Generators: Applications and Requirements.
Warum wird rechteckiges Kupfer verwendet?
Rechteckige Kupferleiter bieten Vorteile, wenn der verfügbare Wicklungsraum begrenzt ist.
Im Vergleich zu Runddraht ermöglicht rechteckiger Draht eine kompaktere Anordnung.
| Merkmal | Runder Kupferdraht | Rechteckiger Kupferdraht |
|---|---|---|
| Querschnitt | Rund | Rechteckig |
| Raumausnutzung | Geringer | Höher |
| Packungsdichte | Mittel | Höher |
| Maßanforderungen | Mittel | Hoch |
| Kontrolle des Eckenradius | Nicht relevant | Wichtig |
| Komplexität der Isolierung | Geringer | Höher |
| Eignung für Hochstromwicklungen | Größenabhängig | Sehr gut geeignet |
Bei Motoren und Generatoren kann eine höhere Packungsdichte des Leiters zu einer effizienteren Nutzung des verfügbaren Nutraums beitragen.
Mit steigenden Anforderungen an die Präzision der Leitergeometrie gewinnen jedoch auch die Fertigungstoleranzen zunehmend an Bedeutung.
Technische Anforderungen an den Kupferleiter
Vor dem Aufbringen der Mica-Isolierung sollte der rechteckige Kupferkern definierte Maß- und Oberflächenanforderungen erfüllen.
Typische technische Referenzbereiche sind:
| Parameter | Referenzbereich |
|---|---|
| Kupfermaterial | C11000 / Cu-ETP / OF-Kupfer |
| Breite | 2–20 mm |
| Dicke | 0,8–6 mm |
| Breitentoleranz | ±0,01–0,03 mm |
| Dickentoleranz | ±0,005–0,02 mm |
| Hochpräzise Dickentoleranz | Bis ca. ±0,005 mm |
| Eckenradius | R0,2–1,0 mm, anwendungsabhängig |
| Oberfläche | Glatt, sauber und fehlerfrei |
| Kantenzustand | Gratfrei |
| Geradheit | Entsprechend den Wicklungsanforderungen |
| Kupferzustand | Weich / geglüht oder spezifiziert |
Die tatsächlichen Toleranzen sollten immer anhand der Leiterzeichnung des Kunden festgelegt werden.
Der Eckenradius ist entscheidend für die Mica-Isolierung
Der Eckenradius von rechteckigem Kupferdraht ist besonders wichtig, wenn die Isolierung um den Leiter gewickelt wird.
Sind die Kupferecken zu scharf, wird die Isolierung beim Umlaufen der Kante lokal stärker beansprucht.
| Zustand der Ecke | Mögliche Auswirkung |
|---|---|
| Zu scharf | Höhere Belastung der Isolierung |
| Ungleichmäßiger Radius | Ungleichmäßiger Isolationsaufbau |
| Grat | Mögliche Beschädigung der Isolierung |
| Kantenriss | Verringerte Zuverlässigkeit des Leiters |
| Zu großer Radius | Veränderung der effektiven Leitergeometrie |
| Kontrollierter Radius | Stabilere Aufbringung der Isolierung |
Daher reicht eine Spezifikation wie 8 × 3 mm allein für die Herstellung eines Präzisionsleiters nicht aus.
Eine vollständigere Spezifikation könnte beispielsweise lauten:
Breite: 8,00 ±0,01 mm
Dicke: 3,00 ±0,005 mm
Eckenradius: R0,30 mm
Der richtige Radius muss entsprechend der Leitergröße und dem Isolationsdesign bestimmt werden.
Oberflächenqualität vor der Mica-Isolierung
Durch das Aufbringen der Isolierung werden Probleme des Kupferleiters nicht beseitigt.
Die Oberfläche des blanken Kupfers sollte deshalb vor dem Wickelprozess sorgfältig kontrolliert werden.
Zu den häufigsten Oberflächenfehlern gehören:
- Kratzer
- Walzspuren
- Grate
- Kupferpartikel
- Kantenrisse
- Oxidation
- Oberflächenverunreinigungen
| Oberflächenfehler | Mögliche Auswirkung |
|---|---|
| Grat | Kann die Isolierung beschädigen |
| Tiefer Kratzer | Verursacht lokale Oberflächenunregelmäßigkeiten |
| Walzspur | Beeinträchtigt die Leiterkonsistenz |
| Partikelverunreinigung | Beeinträchtigt den Isolationsprozess |
| Oxidation | Reduziert die Oberflächensauberkeit |
| Kantenschäden | Können die Zuverlässigkeit der Wicklung beeinträchtigen |
Walzwerk, Führungssystem, Schmierung, Richtsystem und Aufwickelanlage sollten daher so ausgelegt sein, dass Oberflächenschäden am Leiter minimiert werden.
Herstellungsprozess des rechteckigen Kupferkerns
Der vorgelagerte Herstellungsprozess des Leiters folgt typischerweise dieser Prozesskette:
Kupferwalzdraht → Drahtziehen → Glühen → Präzisionswalzen → Kalibrieren → Online-Messung → Oberflächenprüfung → Mica-Isolierung
Jede Prozessstufe beeinflusst die Qualität des fertigen isolierten Leiters.
Drahtziehen
Durch das Drahtziehen wird der eingehende Kupferdraht vorbereitet und sein Durchmesser vor dem Walzen kontrolliert.
Glühen
Je nach den erforderlichen mechanischen Eigenschaften kann das Glühen dazu beitragen, die gewünschte Weichheit und Umformbarkeit des Leiters zu erreichen.

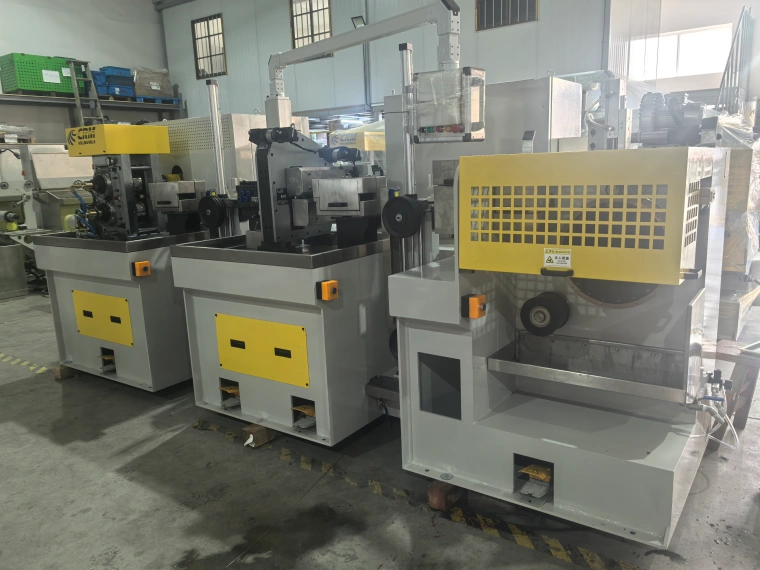

Präzisionswalzen
Beim Walzen wird der runde Kupferdraht in die erforderliche rechteckige Geometrie umgeformt.
Wichtige Walzparameter sind:
| Parameter | Haupteinfluss |
|---|---|
| Walzspalt | Dicke |
| Walzengeometrie | Endgültiger Querschnitt |
| Walzenausrichtung | Symmetrie |
| Reduktion pro Durchgang | Materialverformung |
| Walzenoberfläche | Oberflächenqualität des Kupfers |
| Einlaufspannung | Walzstabilität |
| Auslaufspannung | Maßhaltigkeit |
| Liniengeschwindigkeit | Produktionsstabilität |
Für elektrische Präzisionsleiter können mehrere Walz- oder Kalibrierstufen eingesetzt werden, um die endgültige Geometrie zu erreichen.
Weitere Informationen über komplette Leiterfertigungssysteme finden Sie unter: Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industries.
Mica-Isolationsprozess
Nachdem der Kupferleiter die erforderlichen Abmessungen und die gewünschte Oberflächenqualität erreicht hat, kann die Isolierung auf Mica-Basis aufgebracht werden.
Ein vereinfachter Prozess ist:
Blanker rechteckiger Kupferleiter → Reinigung / Vorbereitung → Zuführung des Mica-Bandes → Kontrollierte Bandagierung → Zusätzliche Isolierung bei Bedarf → Prüfung → Aufwickeln
Mehrere Parameter beeinflussen die Gleichmäßigkeit der Isolierung.
| Prozessparameter | Hauptfunktion |
|---|---|
| Bandspannung | Kontrolliert die Stabilität der Bandagierung |
| Wickelwinkel | Bestimmt den Isolationsaufbau |
| Bandüberlappung | Verhindert unbedeckte Bereiche |
| Anzahl der Lagen | Bestimmt den Isolationsaufbau bzw. die Isolationsdicke |
| Leiterspannung | Gewährleistet eine stabile Materialführung |
| Liniengeschwindigkeit | Beeinflusst die Gleichmäßigkeit der Bandagierung |
| Aufwickelspannung | Schützt den fertigen Leiter |
Unterschiedliche Isolationssysteme können verschiedene Mica-Bandstrukturen, Überlappungsverhältnisse, Bindemittel, Harze und Schutzschichten verwenden.
Diese Parameter sollten entsprechend dem endgültigen Isolationsdesign des Motors oder Generators definiert werden.
Mica-Isolationsdicke und Endabmessungen
Hersteller sollten zwischen den Abmessungen des blanken Kupferleiters und denen des fertig isolierten Leiters unterscheiden.
| Parameter | Blankes Kupfer | Mica-isolierter Leiter |
|---|---|---|
| Breite | 8,00 mm | Abhängig vom Isolationsaufbau |
| Dicke | 3,00 mm | Abhängig vom Isolationsaufbau |
| Eckenradius | Kontrollierter Kupferradius | Durch Isolierung verändert |
| Oberfläche | Blankes Kupfer | Mica-Isolierung |
| Maßkontrolle | Walzprozess | Walz- und Isolationsprozess |
Die endgültigen Leiterabmessungen hängen von folgenden Faktoren ab:
- Dicke des Mica-Bandes
- Anzahl der Isolationslagen
- Wickelwinkel
- Überlappung
- Kompression
- Zusätzliche Isolationsschichten
Aus diesem Grund sollten die vorgelagerten Leiterabmessungen und die nachgelagerten Isolationsspezifikationen gemeinsam betrachtet werden.
Online-Maßkontrolle
Bei rechteckigem Präzisionskupferdraht kann vor dem Aufbringen der Isolierung eine Online-Messung eingesetzt werden.
Typische Überwachungsparameter sind:
| Messgröße | Zweck |
|---|---|
| Breite | Aufrechterhaltung der Leitergeometrie |
| Dicke | Kontrolle der Leiterabmessungen |
| Liniengeschwindigkeit | Synchronisierung der Anlagen |
| Spannung | Stabilisierung des Produktionsprozesses |
| Position | Ausrichtung des Leiters |
| Walzenposition | Unterstützung der automatischen Korrektur |
Das grundlegende Prinzip der geschlossenen Regelung lautet:
Online-Messung → Abweichungserkennung → PLC → Walzeneinstellung → Maßkorrektur
Dadurch können während der kontinuierlichen Produktion gleichmäßigere Abmessungen aufrechterhalten werden.
Mica vs. Lack vs. Papierisolierung
Unterschiedliche Anwendungen elektrischer Leiter erfordern unterschiedliche Isolationssysteme.
| Isolationsart | Haupteigenschaften | Typische Anwendung |
|---|---|---|
| Lackisolierung | Dünne elektrische Beschichtung | Motoren, Transformatoren, Spulen |
| Papierisolierung | Umwickelte Zelluloseisolierung | Transformatoren |
| Mica-Isolierung | Hohe elektrische und thermische Beständigkeit | Motoren und Generatoren |
| Verbundisolierung | Kombination mehrerer Isoliermaterialien | Spezielle elektrische Maschinen |
Diese Isolationstechnologien sollten nicht als untereinander austauschbar betrachtet werden.
Leitergeometrie, Spannungsebene, thermische Anforderungen, Wicklungsprozess und das endgültige Maschinendesign bestimmen das geeignete Isolationssystem.
Für lackisolierte Leiter siehe: What is Enamelled Copper Flat Wire? Applications and Benefits
Für papierisolierte Transformatorleiter siehe: Paper Covered Copper Flat Wire for Transformer Windings
Warum Dimensionsstabilität bei der Spulenformung wichtig ist
Mica-isolierte Leiter können bei der Herstellung von Motor- oder Generatorspulen weiteren Biege- und Formprozessen unterzogen werden.
Daher muss der Leiter sowohl vor als auch nach der Isolierung eine stabile Geometrie aufweisen.
Wichtige Eigenschaften sind:
- Geradheit
- Gleichmäßige Breite
- Gleichmäßige Dicke
- Kontrollierter Eckenradius
- Geeignete Weichheit des Kupfers
- Stabile Haftung der Isolierung
- Zuverlässiges Biegeverhalten
Wenn die Geometrie des blanken Leiters über die Spulenlänge erheblich schwankt, wird die automatische oder hochpräzise Spulenformung schwieriger.
Daher ist die Stabilität des vorgelagerten Walzprozesses ein wichtiger Bestandteil des gesamten Wicklungsherstellungsprozesses.
Anforderungen an die Qualitätskontrolle
Die Qualitätsprüfung sollte sowohl den blanken Kupferleiter als auch das Isolationssystem umfassen.
Prüfung des blanken Kupfers
Typische Prüfparameter sind:
- Breite
- Dicke
- Eckenradius
- Oberflächenqualität
- Geradheit
- Leitfähigkeit
- Mechanischer Zustand
Prüfung des isolierten Leiters
| Prüfpunkt | Zweck |
|---|---|
| Gesamtabmessungen | Überprüfung der Endabmessungen |
| Isolationsdicke | Einhaltung des elektrischen Designs |
| Bandüberlappung | Sicherstellung einer vollständigen Abdeckung |
| Oberflächenzustand | Erkennung von Isolationsschäden |
| Elektrische Isolierung | Überprüfung der dielektrischen Eigenschaften |
| Wickelqualität | Unterstützung der nachfolgenden Verarbeitung |
Bei elektrischen Hochleistungsmaschinen sollte die Prüfung in den Produktionsprozess integriert werden, anstatt sich ausschließlich auf Stichproben am Ende der Produktion zu verlassen.
Anforderungen an die Produktionsanlage
Eine Produktionslinie für Mica-isolierte rechteckige Kupferleiter kann mehrere separate Prozessstufen umfassen:
Abwickeln → Drahtziehen → Glühen → Präzisionswalzen → Online-Messung → Oberflächenprüfung → Mica-Bandagierung → Aufwickeln
Je nach Produktanforderung kann der Walzbereich folgende Systeme umfassen:
- Präzisions-Zweiwalzenwalzwerk
- Mehrstufiges Walzen
- Vierwalzen-Formgebung
- Präzisionskalibrierung
- Online-Lasermessung
- Automatische Walzenverstellung
- Spannungsregelung
Für integrierte Walz- und Ziehlösungen siehe: Magnet Wire Rolling and Drawing Solutions for High Efficiency Electrical Conductors.
Erforderliche Informationen vor der Auswahl der Anlage
Vor der Auslegung einer Produktionslösung sollten Hersteller die Anforderungen an Leiter und Isolierung eindeutig definieren.
| Erforderlicher Parameter | Beispiel |
|---|---|
| Kupfersorte | C11000 / OF-Kupfer |
| Eingangsdurchmesser | mm |
| Breite des blanken Leiters | mm |
| Dicke des blanken Leiters | mm |
| Breitentoleranz | ±mm |
| Dickentoleranz | ±mm |
| Eckenradius | R mm |
| Kupferzustand | Weich / Halb-hart |
| Spezifikation des Mica-Bandes | Kundenspezifisch |
| Isolationsdicke | mm |
| Anzahl der Lagen | Kundenspezifisch |
| Produktionsgeschwindigkeit | m/min |
| Spulengewicht | kg |
| Online-Messung | Erforderlich / Optional |
Anschließend kann die Produktionslinie entsprechend den tatsächlichen Leiteranforderungen konfiguriert werden, anstatt das Walzwerk ausschließlich anhand der Nennabmessungen auszuwählen.
Fazit
Mica-isolierter rechteckiger Kupferdraht ist eine wichtige Leiterlösung für Motoren, Generatoren und andere anspruchsvolle elektrische Maschinen.
Das Mica-Isolationssystem bietet wichtige elektrische und thermische Eigenschaften. Eine zuverlässige Isolierung beginnt jedoch mit einem hochwertigen rechteckigen Kupferleiter.
Hersteller müssen folgende Faktoren präzise kontrollieren:
- Breite und Dicke
- Eckenradius
- Oberflächenqualität
- Geradheit
- Mechanischer Zustand des Kupfers
- Maßtoleranzen
- Isolationsdicke und Überlappung
- Spannung während der Bandagierung und des Aufwickelns
Durch die Kombination von Präzisionsdrahtziehen, Glühen, Walzen, Online-Maßmessung, kontrollierter Isolationsbandagierung und stabilem Aufwickeln können Hersteller eine gleichmäßigere Leiterqualität für anspruchsvolle Motor- und Generatoranwendungen erreichen.
Sky Bluer Environmental Technology Co., Ltd. bietet kundenspezifische Präzisionswalzwerke und komplette Fertigungslösungen für Kupferflachdraht, der in Motoren, Generatoren, Transformatoren und anderen elektrischen Anlagen eingesetzt wird.
Die CRM-Lösungen können entsprechend dem Ausgangsmaterial des Kunden, der endgültigen Breite und Dicke, den Toleranzen, dem Eckenradius, den Oberflächenanforderungen, der Produktionsgeschwindigkeit und dem nachfolgenden Isolationsprozess ausgelegt werden.
Wenn Sie ein Produktionsprojekt für rechteckige Kupferleiter für Mica-isolierte Motor- oder Generatorwicklungen planen, senden Sie uns Ihre technischen Spezifikationen. Unser Engineering-Team kann Ihnen den geeigneten Walzprozess und die passende Konfiguration der Produktionslinie empfehlen.
