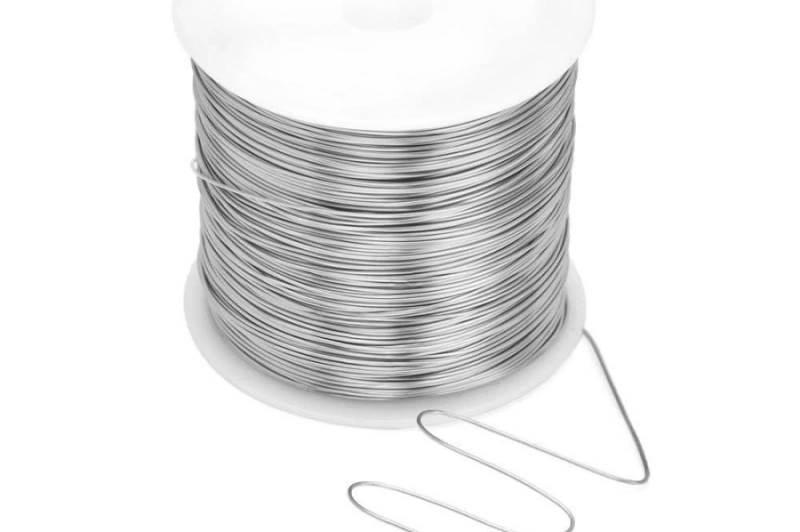

Einführung in medizinischen rechteckigen Titandraht
Rechteckiger Draht aus medizinischer Titanlegierung ist ein wichtiges Spezialprofilmaterial für hochwertige orthopädische, zahnmedizinische und minimalinvasive Medizinprodukte. Im Vergleich zu Edelstahldraht besitzt Titandraht eine geringere Dichte, eine ausgezeichnete Biokompatibilität, nichtmagnetische Eigenschaften sowie einen Elastizitätsmodul, der näher an dem des menschlichen Knochens liegt. Dadurch eignet sich Titan besonders für anspruchsvolle medizinische Anwendungen.
Reintitan Grade 2 und die Titanlegierung Grade 5 Ti-6Al-4V ELI gehören zu den wichtigsten Titanwerkstoffen für medizinische Anwendungen. Titanlegierungen weisen jedoch eine hohe chemische Reaktivität auf, oxidieren leicht, besitzen eine begrenzte Duktilität bei Raumtemperatur und stellen hohe Anforderungen an den Walz- und Umformprozess. Herkömmliche Drahtproduktionslinien sind daher häufig nicht für die Herstellung hochpräziser medizinischer rechteckiger Titandrähte mit kontrollierter Oberflächenqualität ausgelegt.
Sky Bluer ist auf kundenspezifische Fertigungslösungen für medizinische Titanprofil- und Sonderdrähte spezialisiert. Unsere Lösungen zielen darauf ab, typische technische Herausforderungen wie Oxidation, Rissbildung und instabile Profilformung zu beherrschen.
Dieser Artikel erläutert systematisch den vollständigen Herstellungsprozess, die wichtigsten Maschinen, die entscheidenden Prozesstechnologien und die Anwendungsbereiche von medizinischem rechteckigem Titandraht und ergänzt damit die übergeordnete Themenseite: Medical Wire Manufacturing Guide: From Melting to Precision Flat Wire Production.
Materialeigenschaften von medizinischem Titan Grade 2 und Grade 5
Reintitan Grade 2 (ASTM F67)
Titan Grade 2 zeichnet sich durch eine hohe Reinheit, ausgezeichnete Biokompatibilität, gute Duktilität und gute Umformeigenschaften aus.
Typische Anwendungen umfassen:
- Drähte für medizinische Fixierungssysteme
- Hilfskomponenten für dentale Anwendungen
- Implantierbare Komponenten mit vergleichsweise geringer mechanischer Belastung
Bei diesen Anwendungen bestehen besonders hohe Anforderungen an Oberflächenqualität, Maßgenauigkeit und Materialkonsistenz.
Titanlegierung Grade 5 Ti-6Al-4V ELI (ASTM F136)
Ti-6Al-4V ELI ist eine Titanlegierung mit besonders niedrigem Gehalt an interstitiellen Elementen. Sie bietet hohe Festigkeit, gute Ermüdungsbeständigkeit und stabile mechanische Eigenschaften.
Der Werkstoff wird häufig für hochbelastete orthopädische Implantate und medizinische Präzisionskomponenten eingesetzt.
Dementsprechend bestehen besonders hohe Anforderungen an die Stabilität und Reproduzierbarkeit des Walz- und Umformprozesses.
Vollständiger Herstellungsprozess von medizinischem rechteckigem Titandraht
Titan und Titanlegierungen besitzen bei erhöhten Temperaturen eine hohe Affinität zu Sauerstoff. Deshalb müssen Atmosphäre, Temperatur und Umformgrad während des gesamten Herstellungsprozesses sorgfältig kontrolliert werden.
Der vollständige Fertigungsprozess umfasst Vakuumschmelzen und Reinigung, Schmieden des Barrens, Feindrahtziehen, mehrstufiges Vakuumglühen, Präzisionswalzen des Rechteckprofils sowie die abschließende Oberflächenbehandlung.
Prozessablauf:
Prüfung des Titan-Rohmaterials
→ Vakuumlichtbogen-Umschmelzen (VAR)
→ Schmieden des Barrens und Kornverfeinerung
→ Feindrahtziehen
→ Mehrstufiges Vakuumglühen
→ Präzisionswalzen des Rechteckprofils
→ Oberflächenpassivierung und Polieren
→ Präzisionsprüfung und Verpackung
Vakuumumschmelzen und Reinigung
Titan kann während bestimmter Verarbeitungsschritte leicht Sauerstoff, Stickstoff und andere Verunreinigungen aufnehmen.
Durch Vakuumschmelzanlagen und das Vakuumlichtbogen-Umschmelzverfahren (VAR) können Reinheit, Homogenität und kontrollierte Legierungszusammensetzung verbessert werden.
Eine sorgfältige Kontrolle der chemischen Zusammensetzung und der Verunreinigungen trägt dazu bei, Sprödigkeit und mögliche Materialfehler im fertigen Draht zu vermeiden.
Feindrahtziehen mit geringer Umformung pro Zug
Titanlegierungen besitzen eine begrenzte Kaltumformbarkeit, insbesondere wenn die Querschnittsreduzierung pro Zug nicht sorgfältig kontrolliert wird.
Die Drahtziehmaschine arbeitet daher mit gleichmäßiger Drahtzuführung und einem mehrstufigen Ziehprozess mit kontrollierter Querschnittsreduzierung.
Dieses Verfahren hilft dabei:
- Drahtbrüche zu reduzieren
- Kratzer und Oberflächenfehler zu vermeiden
- Kaltverfestigung zu kontrollieren
- Hochwertigen Runddraht als Ausgangsmaterial für das anschließende Rechteckwalzen herzustellen
Mehrstufiges Vakuumglühen
Während des Drahtziehens kommt es zur Kaltverfestigung und zum Aufbau innerer Spannungen im Titandraht.
Durch gezieltes Vakuumglühen zwischen einzelnen Umformstufen können innere Spannungen reduziert und die für weitere Umformschritte erforderliche Duktilität wiederhergestellt werden.
Gleichzeitig hilft eine kontrollierte Vakuum- oder Schutzatmosphäre dabei, Oberflächenoxidation und unerwünschte Verfärbungen während der Wärmebehandlung zu minimieren.
Präzisionswalzen von Sonderprofilen – der Kernprozess
Im Gegensatz zu einfachem Flachdraht erfordert rechteckiger Titandraht eine präzise Kontrolle von Breite, Dicke, Kantenradius, Seitenflächen und Symmetrie des gesamten Querschnitts.

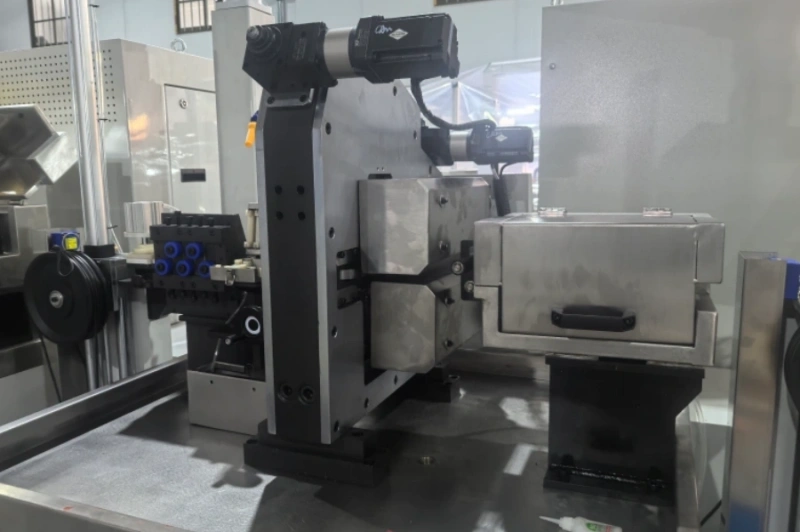

Das kundenspezifische Präzisionswalzwerk für Profildraht nutzt eine mehrstufige Profilumformung, um den Runddraht schrittweise in den gewünschten rechteckigen Querschnitt zu bringen.
Zu den wichtigsten kontrollierten Parametern gehören:
- Breite
- Dicke
- Kantenradius
- Querschnittssymmetrie
- Ebenheit der Seitenflächen
- Längsgeradheit
- Oberflächenqualität
Weitere technische Informationen zu diesem Prozess finden Sie unter: Precision Rolling for Medical Flat Wire: Process and Equipment.
Medizinische Oberflächenbehandlung und Passivierung
Nach dem Walzen kann der rechteckige Titandraht abhängig von der späteren Anwendung speziellen Reinigungs-, Passivierungs- und Feinstpolierprozessen unterzogen werden.
Diese Verfahren ermöglichen eine saubere und gleichmäßige Oberfläche und unterstützen die Bildung einer stabilen Titanoxidschicht.
Die konkrete Oberflächenbehandlung muss entsprechend der Titanqualität, der vorgesehenen medizinischen Anwendung und den für das Endprodukt geltenden Normen ausgewählt werden.
Zentrale technische Herausforderungen und Lösungen
Hochtemperaturoxidation von Titanlegierungen
Lösung: Einsatz kontrollierter Atmosphären oder Vakuumprozesse bei thermischen Behandlungsschritten sowie Minimierung der unnötigen Exposition von erhitztem Titan gegenüber Luft.
Dadurch lassen sich Oxidation, Oberflächenkontamination und unerwünschte Verfärbungen deutlich reduzieren.
Begrenzte Duktilität und Rissbildung beim Umformen
Lösung: Optimierung der Reduzierung pro Walz- bzw. Umformstufe und Kombination einer mehrstufigen Mikroverformung mit geeigneten Zwischenglühprozessen.
Dadurch können Umformkraft und Materialduktilität besser aufeinander abgestimmt und das Risiko von Rissbildung deutlich reduziert werden.
Asymmetrischer Rechteckquerschnitt und Kantenfehler
Lösung: Einsatz kundenspezifischer Profilwalzen sowie Echtzeit-Mess- und Regelsysteme für die Dimensionskontrolle.
Dadurch können ein gleichmäßiger Rechteckquerschnitt, eine hohe Kantengenauigkeit und stabile Seitenflächen erreicht werden.
Hochpräzise Toleranzkontrolle
Durch ein hochsteifes Präzisionswalzwerk, präzise gefertigte Walzen sowie intelligente Mess- und Kompensationssysteme kann eine entsprechend konfigurierte Produktionslinie für sehr enge Maßtoleranzen ausgelegt werden.
Bei Anwendungen mit Anforderungen von bis zu ±0,002 mm muss die endgültige Anlagenkonfiguration entsprechend Werkstoff, Produktabmessungen, Breiten-Dicken-Verhältnis, Produktionsgeschwindigkeit und Messverfahren festgelegt werden.
Weitere Informationen finden Sie unter: How to Achieve ±0.002 mm Tolerance in Medical Rectangular Wire Manufacturing.
Medizinische Anwendungen von rechteckigem Titandraht
Rechteckiger Reintitandraht Grade 2
Typische Anwendungen können sein:
- Komponenten für die Kieferorthopädie
- Drähte und Elemente für medizinische Fixierungssysteme
- Verbindungsdrähte für minimalinvasive Instrumente
- Medizinische Profilkomponenten mit geringerer mechanischer Belastung
Rechteckiger Titanlegierungsdraht Grade 5
Typische Anwendungen können sein:
- Komponenten für orthopädische Fixierungssysteme
- Komponenten für Wirbelsäulenkorrektursysteme
- Hochfeste chirurgische Präzisionskomponenten
- Präzise Profilteile für medizinische Geräte
FAQ zur Herstellung von medizinischem rechteckigem Titandraht
F1: Warum ist medizinischer Titandraht schwieriger herzustellen als Edelstahldraht?
A: Titan besitzt eine hohe chemische Reaktivität und bei erhöhten Temperaturen eine starke Affinität zu Sauerstoff. Gleichzeitig unterscheiden sich seine Kaltumformeigenschaften deutlich von denen vieler Edelstähle. Deshalb müssen Temperatur, Atmosphäre, Umformgrad und Wärmebehandlung besonders präzise kontrolliert werden.
F2: Was ist entscheidend für die Herstellung von hochwertigem rechteckigem Titandraht?
A: Zu den wichtigsten Faktoren gehören kontrollierte Ausgangsmaterialien, geeigneter Oxidationsschutz, mehrstufige Umformung mit kleinen Reduktionen, abgestimmte Glühprozesse und hochpräzise Profilwalzen.
F3: Können Ihre Maschinen kundenspezifische Titan-Sonderprofile herstellen?
A: Ja. Wir können Walzlösungen für rechteckige, trapezförmige und andere kundenspezifische Querschnitte entsprechend Zeichnungen, Abmessungen, Toleranzen und Produktionsanforderungen des Kunden entwickeln.
F4: Benötigt der fertige Titandraht eine spezielle Korrosionsschutzbehandlung?
A: Abhängig von der Anwendung können professionelle Reinigungs-, Passivierungs- und Polierverfahren eingesetzt werden, um eine saubere, kontrollierte und stabile Oberfläche zu erzeugen. Die konkreten Anforderungen richten sich nach der medizinischen Anwendung und den geltenden Normen.
F5: Welche Präzision kann eine Produktionslinie für rechteckigen Titandraht erreichen?
A: Für bestimmte Produktspezifikationen und entsprechend konfigurierte Anlagen kann das System für Maßtoleranzen von bis zu ±0,002 mm und eine Geradheit von bis zu ≤0,3 mm/m ausgelegt werden. Die tatsächlich erreichbare Präzision hängt unter anderem von Titanqualität, Ein- und Ausgangsabmessungen, Umformgrad, Produktionsgeschwindigkeit und Messsystem ab.
Empfohlene Anlagen und schlüsselfertige Produktionslinie für Titandraht
Zu den empfohlenen Kernanlagen gehören:
- Produktionslinie für rechteckigen Titandraht Grade 2 / Grade 5
- Präzisionswalzwerk für Sonderprofildraht
- Drahtziehmaschine
- Vakuumglühanlage
- Vakuumschmelz- und Umschmelzanlage
- Online-Dimensionsmesssystem
- Präzisionswickelanlage
Die schlüsselfertige Lösung von Sky Bluer Environmental Technology Co., Ltd. für die Herstellung von medizinischem Titandraht ist darauf ausgelegt, zentrale Herausforderungen wie Oxidation, Rissbildung, Maßstabilität und Profilgenauigkeit zu beherrschen.
Durch die Integration von Drahtziehen, Wärmebehandlung, Präzisionswalzen, Online-Messung und präzisem Aufwickeln können wir kundenspezifische Produktionslinien entsprechend Titanqualität, Endabmessungen, Toleranzen und Produktionsanforderungen entwickeln.
Kontaktieren Sie unser Engineering-Team, um eine kundenspezifische Lösung und ein Angebot für Ihre Produktionslinie für medizinischen rechteckigen Titandraht zu erhalten!
