Einführung: Präzisionswalzen ist entscheidend für die Qualität medizinischer Drähte
In der vollständigen Fertigungskette von medizinischem Flach- und Profildraht bestimmt das Vakuumschmelzen in erster Linie die Reinheit des Werkstoffs, während das Präzisionskaltwalzen direkten Einfluss auf die endgültige Maßgenauigkeit, Ebenheit, Oberflächenqualität und mechanische Stabilität des fertigen Drahtes hat.
Konventionelle industrielle Walzverfahren sind hauptsächlich für allgemeine Anforderungen an Metalldrähte ausgelegt und können die hohen Anforderungen bestimmter medizinischer Präzisionsanwendungen nicht ohne Weiteres erfüllen.
Medizinischer Flachdraht kann extrem enge Dicken- und Breitentoleranzen, eine hohe Geradheit, eine Oberfläche ohne ausgeprägte Walzspuren, eine kontrollierte Mikrostruktur sowie stabile mechanische Eigenschaften erfordern. Um diese Anforderungen zu erfüllen, sind professionelle Präzisionswalztechnologien und speziell konfigurierte Walzanlagen erforderlich.
Als eine der zentralen Prozessseiten unseres Themenclusters zur Herstellung medizinischer Drähte erläutert dieser Artikel ausführlich das Walzprinzip, die Einstellung der Prozessparameter, den Aufbau der Kernanlagen, wichtige Qualitätskontrollpunkte und Lösungen für typische Walzfehler.
Darüber hinaus werden die technischen Vorteile des Präzisionswalzsystems von Sky Bluer sowie dessen Integration in die vollständige Prozesslösung der Pillar Page Medical Wire Manufacturing Guide: From Melting to Precision Flat Wire Production vorgestellt.
Unterschiede zwischen medizinischem Präzisionswalzen und konventionellem Industriewalzen
Zwischen dem Walzen medizinischer Drähte und dem konventionellen Walzen von Metalldrähten bestehen wesentliche Unterschiede hinsichtlich Anlagenpräzision, Prozessstrategie und Qualitätskontrolle.
Maßtoleranzen
Konventionelles Industriewalzen: typischerweise etwa ±0,02 bis ±0,05 mm, abhängig vom Produkt und Prozess.
Medizinisches Präzisionswalzen: Bei bestimmten Produktspezifikationen und entsprechend ausgelegten Anlagen können Toleranzen von bis zu ±0,002 mm angestrebt werden. Für speziell entwickelte Ultrapräzisionsanwendungen sind auch Zielwerte von bis zu ±0,001 mm möglich.
Ebenheit und Geradheit
Konventioneller Industriedraht: Die Anforderungen sind je nach Anwendung vergleichsweise breit gefächert.
Medizinischer Präzisionsdraht: Bestimmte Anwendungen können eine Geradheit von bis zu ≤0,3 mm/m erfordern.
Oberflächenqualität
Konventioneller Industriedraht: Leichte Walzspuren können abhängig von der Anwendung zulässig sein.
Medizinischer Draht: Je nach Endanwendung kann eine extrem glatte und kontrollierte Oberfläche ohne Kratzer, Grate, Verunreinigungen oder schädliche Oxidation erforderlich sein.
Umformstrategie
Konventionelles Walzen: Zur Steigerung der Produktivität können höhere Reduktionen pro Walzstufe eingesetzt werden.
Medizinisches Präzisionswalzen: Hier werden häufig mehrere Walzstufen mit kontrollierten Einzelreduktionen eingesetzt, um übermäßige Kaltverfestigung zu begrenzen, Rissbildung zu reduzieren und eine hohe Prozessstabilität zu erreichen.
Steuerungssystem
Konventionelles Walzen: Häufig kommen manuelle Einstellungen oder relativ feste Prozessparameter zum Einsatz.
Medizinisches Präzisionswalzen: Moderne Anlagen können Online-Dimensionsmessung, servoelektrische Regelung im geschlossenen Regelkreis und thermische Kompensation integrieren.
Kernprozess des Präzisionswalzens von medizinischem Flachdraht
Für medizinischen Flachdraht kann ein standardisierter mehrstufiger Kaltwalzprozess eingesetzt werden.
Die schrittweise Reduktion ermöglicht eine bessere Kontrolle der Werkstoffverformung und trägt zur Stabilität der mechanischen und geometrischen Eigenschaften bei.
Walzprozess:
Prüfung des qualifizierten Runddrahtes
→ Spannungskalibrierung
→ Erste Mikro-Walzstufe
→ Zwischenprüfung von Abmessungen und Ebenheit
→ Progressives Mehrstufenwalzen
→ Abschließendes Präzisionskalibrieren
→ Spannungsarmbehandlung nach dem Walzen
→ Oberflächenprüfung
→ Ausgabe des fertigen Drahtes
Prüfung des Ausgangsdrahtes und Stabilisierung der Zugspannung
Vor dem Walzen wird der Runddraht sorgfältig auf Durchmesser, Rundheit und mögliche Oberflächenfehler geprüft.
Die Walzlinie kann mit einem servogeregelten Konstantzug-System ausgestattet werden, das während des gesamten Prozesses eine gleichmäßige Drahtzuführung und stabile Zugspannung gewährleistet.
Eine präzise Zugspannungsregelung hilft dabei, folgende Probleme zu reduzieren:
- Wellenförmige Kanten
- Schwankungen der Drahtdicke
- Maßabweichungen
- Instabile Drahtführung
- Unregelmäßigkeiten beim anschließenden Aufwickeln
Progressives Mehrstufenwalzen mit Mikroverformung
Dies ist einer der wichtigsten Schritte beim Walzen medizinischer Drähte.
Sky Bluer verwendet kundenspezifisch entwickelte Walzfolgen, bei denen die gesamte erforderliche Querschnittsreduzierung entsprechend Werkstoff, Ein- und Ausgangsabmessungen sowie den gewünschten mechanischen Eigenschaften auf mehrere Walzstufen verteilt wird.
Die Verformung jeder einzelnen Stufe wird innerhalb eines kontrollierten Bereichs gehalten. Dadurch können übermäßige Kompression, starke Kaltverfestigung, Rissbildung und mikrostrukturelle Instabilitäten reduziert werden.
Bei schwer umformbaren medizinischen Werkstoffen wie Titanlegierungen und Nitinol können zusätzliche Walzstufen mit geringeren Einzelreduktionen eingesetzt werden, um eine stabilere Profilbildung zu erreichen.
Echtzeit-Messung und geschlossene Regelung von Abmessungen und Ebenheit
Während des kontinuierlichen Walzens können Temperaturänderungen der Anlage, Schwankungen der Zugspannung und der allmähliche Verschleiß der Walzen zu kleinen Maßabweichungen führen.
Das Präzisionswalzwerk kann mit hochpräzisen Laser-Messsystemen ausgestattet werden, die die Drahtabmessungen während der laufenden Produktion kontinuierlich überwachen.
Die gemessenen Daten werden an das Steuerungssystem zurückgeführt, sodass relevante Prozessparameter angepasst und kleine Abweichungen kompensiert werden können.
Eine solche Regelung im geschlossenen Regelkreis trägt dazu bei, eine hohe Maßkonstanz über die gesamte Drahtspule hinweg aufrechtzuerhalten.
Abschließende Präzisionskalibrierung und Spannungsabbau
Nach dem Kaltwalzen können im Flachdraht geringe Restspannungen verbleiben.
Durch eine abschließende Präzisionskalibrierung in Kombination mit einer geeigneten Niedertemperatur-Spannungsarmbehandlung kann die geometrische Stabilität des fertigen Drahtes verbessert werden.
Bei bestimmten Produktspezifikationen kann die Linie für eine Geradheit von bis zu ≤0,3 mm/m ausgelegt werden. Der tatsächlich erreichbare Wert hängt vom Werkstoff, den Drahtabmessungen und den Anforderungen des Endprodukts ab.

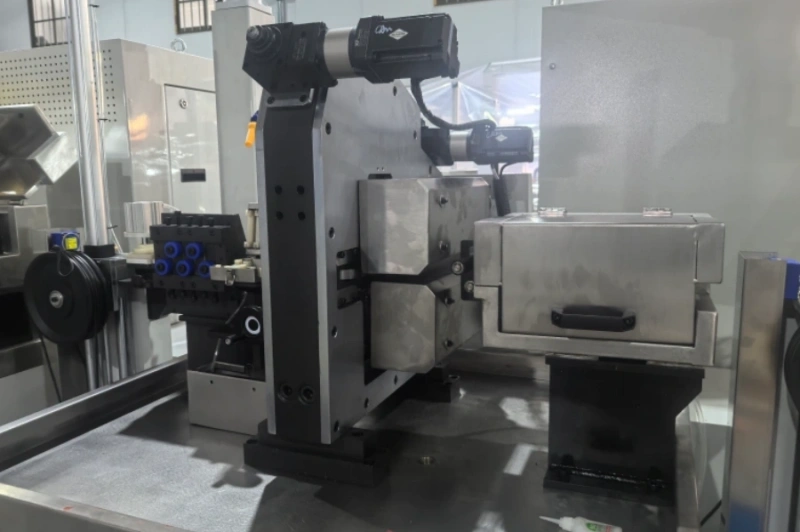

Aufbau und Vorteile von Präzisionswalzwerken für medizinische Drähte
Die von Sky Bluer entwickelten Systeme Precision Rolling Mill und Micro Precision Rolling Mill können speziell auf die Anforderungen medizinischer Drähte und anderer hochpräziser Spezialdrähte abgestimmt werden.
Hochsteifer integrierter Maschinenrahmen
Ein hochsteifer Maschinenrahmen trägt dazu bei, Vibrationen und mechanische Mikroverformungen während des Walzens zu reduzieren.
Eine hohe strukturelle Stabilität ist insbesondere bei extrem engen Maßtoleranzen und langen Produktionszyklen von entscheidender Bedeutung.
Für Produktionslinien mit einem Toleranzziel von bis zu ±0,002 mm müssen Rahmensteifigkeit, Lagerpräzision, Walzenqualität, Temperaturkontrolle und Online-Messsystem optimal zusammenarbeiten.
Weitere Informationen finden Sie unter: How to Achieve ±0.002 mm Tolerance in Medical Rectangular Wire Manufacturing.
Präzisionswalzen aus Wolframkarbid
Für geeignete Anwendungen können hochharte und verschleißbeständige Walzen aus Wolframkarbid eingesetzt werden.
Zu den wichtigsten Vorteilen gehören:
- Hohe Verschleißfestigkeit
- Gute Maßstabilität
- Sehr hohe Oberflächengüte der Walzen
- Lange Standzeit bei geeigneten Anwendungen
- Verbesserte Prozesskonstanz bei kontinuierlicher Produktion
Eine hochwertige Walzenoberfläche trägt gleichzeitig dazu bei, Walzspuren und Oberflächenfehler am fertigen Draht zu reduzieren.
Automatisches Temperaturkompensationssystem
Bei längeren Produktionszyklen können sich Walzen, Lager, Maschinenrahmen und weitere Komponenten thermisch verändern.
Solche Temperaturänderungen können den Walzspalt geringfügig beeinflussen und damit Maßabweichungen am fertigen Produkt verursachen.
Ein automatisches Temperaturkompensationssystem überwacht relevante thermische Veränderungen und kann Prozessparameter entsprechend korrigieren, um temperaturbedingte Maßdrift zu reduzieren.
Servogeregelte Closed-Loop-Steuerung
Hochpräzise Servosysteme ermöglichen eine kontrollierte Einstellung von Walzenposition und Walzspalt.
In Kombination mit einer Online-Dimensionsmessung können während der laufenden Produktion automatische Korrekturen vorgenommen werden, um die Maßkonstanz des fertigen Drahtes zu verbessern.
Diese Technologie ist insbesondere beim Präzisionswalzen sehr kleiner medizinischer Drähte und schwer umformbarer Legierungen von großer Bedeutung.
Prozessparameter für wichtige medizinische Drahtlegierungen
316LVM / 304V Edelstahl-Flachdraht
Eine typische Prozesskonfiguration kann umfassen:
- 6–8 Walzstufen
- Kontrollierte Reduktion pro Walzstufe
- Ungefähr 8–12 % Verformung pro Stufe, abhängig vom tatsächlichen Werkstoffzustand
- Zieltoleranz der Enddicke bis zu ±0,002 mm bei geeigneten Produktspezifikationen
Grade 2 / Grade 5 Titan-Flachdraht
Mögliche Prozesskonfiguration:
- 8–10 Walzstufen
- Stabiles Walzen bei kontrollierter Geschwindigkeit
- Etwa 6–10 % Reduktion pro Stufe, abhängig vom Materialzustand
- Sorgfältige Temperatur- und Oxidationskontrolle
- Zwischenwärmebehandlung, falls erforderlich
Nitinol-Draht
Die Verarbeitung kann folgende Schritte erfordern:
- 10–12 Feinwalzstufen
- Kontrollierte Mikroverformung
- Geringe Reduktion pro Walzstufe
- Sorgfältig abgestimmte Zwischenwärmebehandlungen
Die genaue Prozessführung muss an die geforderten funktionalen Eigenschaften des fertigen Nitinol-Produkts angepasst werden.
MP35N / CoCr-Legierungsdraht
Aufgrund der hohen Festigkeit und Härte dieser Werkstoffe können folgende Maßnahmen erforderlich sein:
- Progressives Mehrstufenwalzen
- Hochsteife Walzwerke
- Präzise Last- und Walzspaltregelung
- Optimierte Umformsequenzen
- Zwischenbehandlungen, falls erforderlich
Typische Walzfehler und professionelle Lösungen
Wellenförmige Drahtkanten und ungleichmäßige Dicke
Mögliche Ursachen:
- Instabile Zugspannung
- Ungleichmäßiger Walzspalt
- Fehlende Parallelität der Walzen
- Ungeeignete Verteilung der Verformung
Lösung: Konstantzug-System kalibrieren, Walzenparallelität prüfen, Walzfolge optimieren und bei Bedarf eine Closed-Loop-Regelung aktivieren.
Oberflächenkratzer und Walzspuren
Mögliche Ursachen:
- Walzenverschleiß
- Fremdpartikel
- Unzureichende Oberflächenqualität der Walzen
- Verunreinigungen im Drahtführungssystem
Lösung: Regelmäßige Wartung und Nachbearbeitung der Walzen, saubere Produktionsumgebung und bei Bedarf Integration eines Online-Oberflächenreinigungssystems.
Rissbildung und Kantengrate
Mögliche Ursachen:
- Zu hohe Reduktion in einer einzelnen Walzstufe
- Übermäßige Kaltverfestigung
- Unzureichende Duktilität
- Ungeeignete Walzfolge
Lösung: Anzahl der Walzstufen erhöhen, Einzelreduktion reduzieren und abhängig von den Werkstoffeigenschaften Zwischen- oder Spannungsarmglühprozesse integrieren.
FAQ zum Präzisionswalzen von medizinischem Flachdraht
F1: Warum werden medizinische Drähte in mehreren Stufen mit geringer Verformung gewalzt, anstatt wenige Walzstufen mit hoher Reduktion zu verwenden?
A: Eine zu hohe Einzelreduktion kann die Kaltverfestigung, Restspannungen sowie das Risiko von Oberflächenfehlern und Rissbildung deutlich erhöhen. Durch die Verteilung der Gesamtverformung auf mehrere Walzstufen kann der Prozess besser kontrolliert und eine höhere geometrische sowie mechanische Stabilität erreicht werden.
F2: Wie gewährleistet das Walzwerk langfristig stabile Toleranzen in der Serienproduktion?
A: Das System kann Echtzeit-Lasermessung, servogeregelte Closed-Loop-Regelung und thermische Kompensation kombinieren. Die Messdaten ermöglichen automatische Korrekturen kleiner Prozessabweichungen und verbessern dadurch die Maßkonstanz innerhalb einer Spule und zwischen verschiedenen Produktionschargen.
F3: Welche minimale Dicke kann mit einem medizinischen Präzisionswalzwerk verarbeitet werden?
A: Für spezielle Anwendungen können Mikrowalzsysteme für extrem dünne Flachdrähte entwickelt werden, einschließlich Zielstärken von etwa 0,01 mm. Die tatsächliche Verarbeitbarkeit hängt von Werkstoff, Breite, Eingangsdicke, Breiten-Dicken-Verhältnis, Produktionsgeschwindigkeit und geforderter Toleranz ab.
F4: Kann ein Walzwerk verschiedene medizinische Legierungen verarbeiten?
A: Ja. Eine entsprechend konfigurierte Präzisionswalzplattform kann unterschiedliche Prozessrezepte für Edelstahl, Titanlegierungen, Nitinol und Kobalt-Chrom-Legierungen verwenden. Walzen, Reduktionsfolgen, Geschwindigkeiten und Wärmebehandlungen müssen jedoch an die Eigenschaften des jeweiligen Werkstoffs angepasst werden.
F5: Welche Geradheit kann medizinischer Flachdraht nach dem Walzen erreichen?
A: Für bestimmte Abmessungen und Anlagenkonfigurationen kann das System für eine Geradheit von bis zu ≤0,3 mm/m ausgelegt werden. Der endgültige Wert muss entsprechend Produktspezifikation, Werkstoff und verwendeter Messmethode überprüft werden.
Empfohlene Anlagen für das Präzisionswalzen
Zu den empfohlenen Kernanlagen gehören:
- Sky Bluer Ultrapräzisions-Mehrgerüstwalzwerk
- Micro Precision Rolling Mill
- Flachdraht-Walz- und Abflachmaschine
- Servogeregeltes Drahtspannungssystem
- Laser-Online-Dimensionsmesssystem
- Präzisionskalibrier- und Richtsystem
- Präzisionswickelsystem
Diese Anlagenserie kann speziell für die Herstellung medizinischer Drähte und anderer hochpräziser Spezialdrähte konfiguriert werden und kombiniert hohe strukturelle Steifigkeit, intelligente Closed-Loop-Regelung sowie an unterschiedliche Legierungen angepasste Walzparameter.
Das System kann in eine vollständige Produktionslinie integriert werden – von der Vorbereitung und Wärmebehandlung des Ausgangsmaterials über das Präzisionswalzen und die Online-Messung bis hin zum kontrollierten Aufwickeln des fertigen Drahtes.
