Einleitung: Präzision und Normkonformität in der modernen Produktion medizinischer Flachdrähte
Medizinische Flach- und Profildrähte sind grundlegende Komponenten für hochwertige Medizinprodukte, darunter Gefäßstents, kieferorthopädische Drähte, chirurgische Führungsdrähte, orthopädische Implantate und Herzschrittmacherelektroden.
Im Gegensatz zu gewöhnlichen industriellen Metalldrähten erfordern Drähte in medizinischer Qualität extrem enge Maßtoleranzen, eine hervorragende Oberflächenqualität, stabile mechanische Eigenschaften und die strikte Einhaltung der Anforderungen an die Biokompatibilität. Bereits geringfügige Abweichungen bei Dicke und Breite oder Oberflächenfehler können zu Funktionsstörungen medizinischer Geräte und klinischen Sicherheitsrisiken führen.
Die meisten konventionellen Drahthersteller konzentrieren sich lediglich auf Zwischenprozesse wie Walzen und Drahtziehen und verfügen nicht über integrierte Möglichkeiten zur Rohstoffreinigung und zum Vakuumschmelzen. Dies kann zu instabilen Legierungszusammensetzungen und einer schwankenden Qualität des fertigen Drahtes führen.
Mit mehr als 20 Jahren Erfahrung im Präzisionswalzen und über 669 globalen Industriepartnern, darunter SIEMENS, Yaskawa, SKF und OMRON, bietet Sky Bluer komplette schlüsselfertige Lösungen für die Herstellung medizinischer Drähte. Diese umfassen Vakuumschmelzen, Schmieden, Drahtziehen, Präzisionskaltwalzen, Vakuumglühen, Oberflächenbehandlung und intelligente Qualitätsprüfung.
Dieser Leitfaden bildet die zentrale Pillar Page unseres Themenclusters zur Herstellung medizinischer Drähte und erläutert systematisch den gesamten Herstellungsprozess, die Konfiguration der wichtigsten Anlagen, Qualitätskontrollstandards und ultrapräzise Produktionslösungen für gängige medizinische Legierungsdrähte.
Der Schwerpunkt liegt auf Fertigungstechnologie und Anlagenanwendungen und nicht auf einer grundlegenden Materialkunde. Ziel ist es, Herstellern medizinischer Drähte praxisorientierte technische Informationen für eine hochpräzise, wirtschaftliche und normgerechte Serienproduktion bereitzustellen.
Kompletter Herstellungsprozess für medizinischen Präzisionsflachdraht
Die wichtigsten medizinischen Legierungsdrähte – Edelstahl, Titanlegierungen, Nitinol und Kobalt-Chrom-Legierungen – durchlaufen einen standardisierten hochpräzisen Herstellungsprozess.
Der vollständige Prozess umfasst die Rohstoffprüfung, Vakuumreinigung und -schmelze, Blockverarbeitung, Drahtformung, Wärmebehandlung, Präzisionswalzen, Oberflächenbearbeitung und Endkontrolle.
Der standardisierte Prozessablauf lautet:
Rohstoffprüfung und Sortierung
→ VIM/VAR-Vakuumschmelzen
→ Homogenisierung und Warmschmieden des Blocks
→ Warmwalzen zur Vorformung
→ Mehrstufiges Feindrahtziehen
→ Kontinuierliches Vakuumglühen
→ Ultrapräzises Kaltwalzen (Flach-/Profildraht)
→ Präzisions-Oberflächenbehandlung
→ Online-Maß- und Oberflächenprüfung
→ Staubfreies Aufwickeln und versiegelte Verpackung
Rohstoffprüfung und Sortierung
Die Herstellung medizinischer Drähte beginnt mit einer strengen Kontrolle der Rohmaterialien.
Verunreinigungselemente wie Kohlenstoff, Sauerstoff und Schwefel können die Biokompatibilität und Ermüdungsfestigkeit des fertigen Drahtes direkt beeinflussen.
Wir setzen professionelle Spektralanalysegeräte zur Bestimmung der Materialzusammensetzung ein und wählen ausschließlich Rohstoffe aus, die den entsprechenden ASTM-Anforderungen für medizinische Materialien entsprechen.
Nicht qualifizierte Rohstoffe werden aussortiert, um Qualitätsprobleme in nachfolgenden Produktionsprozessen zu vermeiden.
- Hauptziel des Prozesses: Kontrolle der ursprünglichen Materialreinheit und Vermeidung von Abweichungen in der chemischen Zusammensetzung
- Herausforderung bei der Qualitätskontrolle: Nachweis von Spurenelementen und Sicherstellung der Chargenkonsistenz
- Unterstützende Ausrüstung: Spektralanalysator für Rohmaterialien, Präzisions-Härteprüfgerät
VIM/VAR-Vakuumschmelzen und Reinigung
Beim konventionellen Schmelzen unter atmosphärischen Bedingungen können medizinische Legierungen Sauerstoff, Stickstoff und andere Verunreinigungen aufnehmen.
Dies kann die Korrosionsbeständigkeit verringern und das Risiko von Drahtbrüchen erhöhen.
Für hochwertige medizinische Legierungen ist daher ein sekundäres Vakuumschmelzverfahren von entscheidender Bedeutung.
Die von Sky Bluer angebotenen Vakuumschmelzanlagen umfassen VIM-Systeme (Vacuum Induction Melting – Vakuuminduktionsschmelzen) und VAR-Systeme (Vacuum Arc Remelting – Vakuumlichtbogen-Umschmelzen).
Diese Verfahren können gasförmige Verunreinigungen und nichtmetallische Einschlüsse effektiv reduzieren, die Legierungszusammensetzung homogenisieren und die Materialdichte verbessern.
- Hauptziel: Reinigung der Legierung, Reduzierung innerer Poren und Einschlüsse sowie Erfüllung der Anforderungen an medizinische Biokompatibilität
- Herausforderung: Stabilität des Vakuumgrades und gleichmäßige Kristallisation des Blocks
- Anlagenvorteil: Das Vakuumschmelzsystem unterstützt einen einstellbaren Vakuumgrad bis zu 10⁻³ Pa und ermöglicht dadurch eine hochgradige Reinigung medizinischer Legierungen
Homogenisierung und Warmschmieden des Blocks
Nach dem Vakuumschmelzen kann der Legierungsblock leichte Seigerungen und ungleichmäßige innere Spannungen aufweisen.
Durch eine Homogenisierungswärmebehandlung bei hoher Temperatur und anschließendes Warmschmieden wird das Korngefüge verfeinert, Gießspannungen werden reduziert und die Duktilität des Materials verbessert.
Dadurch wird eine geeignete Grundlage für das anschließende mehrstufige Drahtziehen und Walzen geschaffen und das Risiko von Rissen und Drahtbrüchen reduziert.

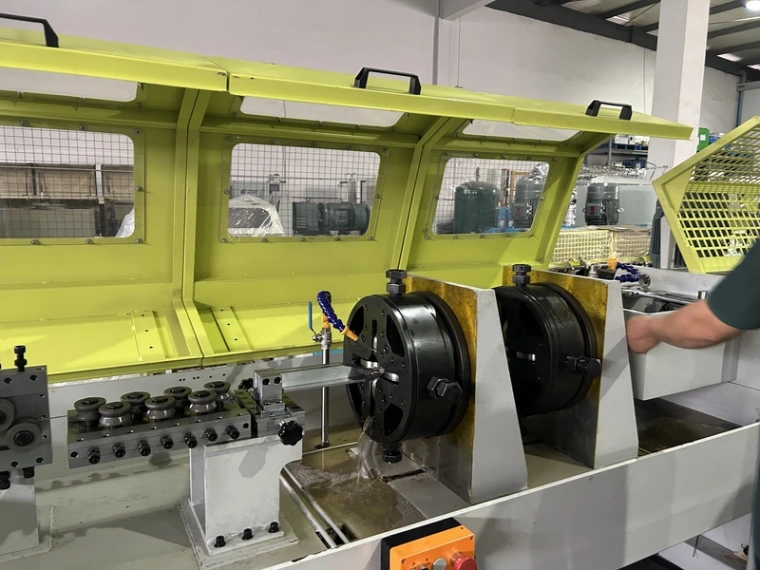

Mehrstufiges Feindrahtziehen
Der geschmiedete Ausgangsdraht wird durch kontinuierliches mehrstufiges Drahtziehen zu einem präzisen Runddraht verarbeitet.
Die von Sky Bluer entwickelte Drahtziehmaschine verwendet eine servogesteuerte Konstantspannungsregelung, wodurch ein gleichmäßiger Drahtdurchmesser und eine stabile Oberflächenqualität erreicht werden können.
Eine geeignete Verteilung der Ziehstufen reduziert die Kaltverfestigung medizinischer Legierungen und verbessert die Stabilität des kontinuierlichen Produktionsprozesses.
Kontinuierliches Vakuumglühen
Medizinische Legierungsdrähte neigen während des Ziehens und Walzens zur Kaltverfestigung, wodurch die Sprödigkeit zunimmt und die Umformbarkeit abnimmt.
Konventionelles Glühen unter offener Atmosphäre kann zudem zu Oberflächenoxidation und Verfärbungen führen.
Unsere Vakuumglühanlagen ermöglichen eine sauerstofffreie Wärmebehandlung.
Glühtemperatur und Haltezeit werden entsprechend den Eigenschaften der jeweiligen Legierung präzise gesteuert.
Dadurch werden innere Bearbeitungsspannungen reduziert und die Duktilität des Materials wiederhergestellt, ohne die Oberflächenqualität zu beeinträchtigen.
Ultrapräzises Kaltwalzen – der Kernprozess
Das Präzisionskaltwalzen ist der entscheidende Prozess für die Maßgenauigkeit und Ebenheit medizinischer Flachdrähte.
Im Gegensatz zu konventionellen Industriewalzwerken verwendet das für medizinische Drähte eingesetzte Präzisionswalzwerk eine mehrstufige Mikroumformungstechnologie, einen hochsteifen Maschinenrahmen und Walzen aus Hartmetall.
Zusätzlich können automatische Temperaturkompensation und ein geschlossenes System zur Online-Rückmeldung der Drahtabmessungen eingesetzt werden.
Dadurch lassen sich Flach- und Profildrähte, beispielsweise rechteckige und trapezförmige Drähte, mit extrem hoher Präzision herstellen.
Die minimale erreichbare Toleranz kann bis zu ±0,001 mm betragen.
Weitere technische Informationen zu diesem Prozess finden Sie in unserem Fachartikel:
Precision Rolling for Medical Flat Wire: Process and Equipment
Präzisions-Oberflächenbearbeitung
Medizinische Drähte für Implantatanwendungen erfordern eine spiegelähnliche Oberflächenqualität ohne Kratzer, Grate und Oxidschichten.
Nach dem Kaltwalzen werden die Drähte professionell elektropoliert und ultrafein geschliffen.
Dadurch werden mikroskopische Oberflächenfehler entfernt, die Oberflächenglätte verbessert und die Korrosionsbeständigkeit erhöht.
So können die hohen Anforderungen medizinischer Anwendungen erfüllt werden.
Intelligente Online-Prüfung und Präzisionsverpackung
Die Produktionslinie kann mit einem vollständigen Online-Messsystem ausgestattet werden, das Dicke, Breite, Ebenheit und Oberflächenfehler des Drahtes in Echtzeit überwacht.
Qualifizierte Produkte werden anschließend automatisch in einer staubfreien Umgebung aufgewickelt und versiegelt verpackt, um eine Sekundärkontamination zu vermeiden.
Vergleich der technischen Parameter wichtiger medizinischer Legierungsdrähte
| Werkstoff | Norm | Dicke (mm) | Breite (mm) | Industrietoleranz | Sky Bluer Präzision | Typische medizinische Anwendungen |
|---|---|---|---|---|---|---|
| 316LVM Edelstahl | ASTM F138 | 0,01–0,30 | 0,035–0,80 | ±0,005 mm | ±0,002 mm | Gefäßführungsdrähte, chirurgische Federn, Implantatkomponenten |
| 304V Edelstahl | ASTM A313 | 0,01–0,25 | 0,03–0,75 | ±0,006 mm | ±0,002 mm | Kieferorthopädische Drähte, medizinische Filterdrähte, minimalinvasive Instrumente |
| Reintitan Grade 2 | ASTM F67 | 0,02–0,35 | 0,08–0,80 | ±0,005 mm | ±0,002 mm | Orthopädische Implantatdrähte, medizinische Befestigungselemente |
| Grade 5 Ti-6Al-4V ELI | ASTM F136 | 0,02–0,30 | 0,07–0,70 | ±0,006 mm | ±0,002 mm | Hochfeste chirurgische Komponenten, Dentalimplantat-Komponenten |
| Nitinol (NiTi-Legierung) | ASTM F2063 | 0,025–0,20 | 0,076–0,80 | ±0,005 mm | ±0,002 mm | Gefäßstents, Formgedächtnis-Führungsdrähte, kieferorthopädische Drähte |
| MP35N / CoCr-Legierung | ASTM F562 | 0,015–0,28 | 0,06–0,75 | ±0,006 mm | ±0,002 mm | Herzschrittmacherelektroden, ermüdungsbeständige Implantatdrähte |
Technische Herausforderungen bei der Herstellung medizinischer Drähte und optimierte Lösungen
Bei der Herstellung medizinischer Präzisionsflachdrähte treten verschiedene technische Herausforderungen auf, darunter Kaltverfestigung, Maßabweichungen, Oberflächenoxidation und niedrige Produktionsausbeute.
Auf Grundlage langjähriger Engineering-Erfahrung bietet Sky Bluer gezielte Lösungen für diese zentralen Herausforderungen.
Extrem enge Toleranzkontrolle
Die meisten konventionellen Walzwerke können lediglich Toleranzen von etwa ±0,01 mm erreichen, was für bestimmte hochwertige medizinische Anwendungen nicht ausreichend ist.
Während einer langfristigen kontinuierlichen Produktion können Temperaturanstieg und Walzenverschleiß zusätzliche Maßabweichungen verursachen.
Sky Bluer Lösung: Medizinische Präzisionswalzwerke können mit Echtzeit-Temperaturkompensation, geschlossenem Servo-Regelkreis und hochsteifer Maschinenkonstruktion ausgestattet werden.
Für ultrapräzise Anwendungen unterstützen wir kundenspezifische Prozesse mit einer minimalen Dickentoleranz von ±0,001 mm und einer Breitentoleranz von ±0,002 mm.
Weitere Informationen:
How to Achieve ±0.002 mm Tolerance in Medical Rectangular Wire Manufacturing
Rissbildung und Kaltverfestigung von Legierungen
Titanlegierungen, Nitinol und Kobalt-Chrom-Legierungen weisen eine hohe Festigkeit auf und können während des Walzens und Ziehens zu Rissbildung und Drahtbruch neigen.
Sky Bluer Lösung: Einsatz eines mehrstufigen Mikroumformungs-Walzprozesses in Kombination mit segmentiertem Vakuumglühen.
Durch eine geeignete Verteilung der Umformgrade können Kaltverfestigung und innere Spannungen kontrolliert und Drahtbrüche reduziert werden.
Oberflächenoxidation und Oberflächenfehler
Medizinische Drähte reagieren besonders empfindlich auf Oberflächenfehler. Oxidation und Kratzer können die Biokompatibilität und Lebensdauer des Endprodukts beeinträchtigen.
Sky Bluer Lösung: Sauerstoffarme beziehungsweise vakuumbasierte Prozessführung vom Vakuumschmelzen bis zum Vakuumglühen, kombiniert mit einer staubfreien Produktionsumgebung und professioneller Oberflächenbearbeitung.
Instabile Chargenkonsistenz
Bei konventionellen Produktionsverfahren mit manueller Einstellung können erhebliche Unterschiede zwischen einzelnen Produktionschargen auftreten.
Sky Bluer Lösung: Vollautomatisierte intelligente Produktionslinien mit zentraler Parametereinstellung und automatischer Speicherung der Prozessdaten.
Dadurch können konsistente Produktionsparameter zwischen den Chargen gewährleistet und eine Produktqualifikationsrate von über 99,5 % erreicht werden.
Anwendungsbereiche medizinischer Präzisionsflachdrähte
Medizinischer Edelstahldraht (316LVM/304V):
Dank seiner hervorragenden Korrosionsbeständigkeit und mechanischen Stabilität wird er hauptsächlich für Gefäßführungsdrähte, chirurgische Drähte, kieferorthopädische Komponenten und medizinische Filter eingesetzt.
Weitere Informationen:
How Medical Stainless Steel Flat Wire Is Made: Process, Equipment and Applications
Medizinischer Titandraht (Grade 2/Grade 5):
Geringe Dichte, gute Biokompatibilität und nichtmagnetische Eigenschaften machen Titanlegierungen geeignet für orthopädische Fixierungsdrähte, Dentalimplantate und minimalinvasive chirurgische Instrumente.
Weitere Informationen:
How Medical Titanium Rectangular Wire Is Manufactured?
Nitinol-Formgedächtnisdraht:
Aufgrund seiner einzigartigen Formgedächtniseigenschaften und Superelastizität ist Nitinol ein wichtiger Werkstoff für Gefäßstents, Okkluder und minimalinvasive interventionelle Medizinprodukte.
MP35N/CoCr-Kobalt-Chrom-Draht:
Hohe Ermüdungsfestigkeit und stabile elektrische Eigenschaften machen diese Legierungen besonders geeignet für Herzschrittmacherelektroden, kardiale Implantatdrähte und medizinische Komponenten für langfristige Implantationen.
Häufig gestellte Fragen zur Herstellung medizinischer Drähte
F1: Welche ultrapräzisen Toleranzen können Ihre Walzanlagen für medizinische Drähte erreichen?
Unsere kundenspezifischen medizinischen Präzisionswalzwerke können stabil konventionelle Ultrapräzisionstoleranzen von ±0,002 mm erreichen.
Für spezielle Anwendungen unterstützen wir kundenspezifische Prozesse mit Toleranzen von bis zu ±0,001 mm.
F2: Können Sie eine komplette Turnkey-Lösung vom Vakuumschmelzen bis zum fertigen medizinischen Draht anbieten?
Ja. Im Gegensatz zu Lieferanten, die lediglich einzelne Walz- oder Ziehmaschinen anbieten, unterstützt Sky Bluer komplette Prozesslösungen einschließlich Vakuumschmelzen, Schmieden, Drahtziehen, Walzen, Glühen, Oberflächenbehandlung und Verpackung.
F3: Welche medizinischen Legierungen können verarbeitet werden?
Unsere Anlagen und Produktionslinien sind mit den wichtigsten medizinischen Legierungen kompatibel, darunter:
316LVM/304V medizinischer Edelstahl, Grade 2/Grade 5 Titanlegierungen, Nitinol, MP35N und CoCr-Kobalt-Chrom-Legierungen.
F4: Wie können Kratzer und Oxidation vermieden werden?
Wir setzen vakuumbasierte sauerstoffarme Wärmebehandlung, hochpräzise Walzen und Werkzeuge zur Minimierung von Oberflächenbeschädigungen, geschlossene staubfreie Produktionsumgebungen sowie professionelle Nachbearbeitungs- und Polierverfahren ein.
F5: Welche Effizienzvorteile bietet Ihre Produktionslinie?
Unsere integrierte Walz- und Ziehproduktionslinie kann die Gesamtproduktionseffizienz gegenüber konventionellen separaten Anlagen um 25 % verbessern und den Materialverlust um mehr als 15 % reduzieren.
Das vollautomatische Produktionssystem reduziert manuelle Eingriffe und ermöglicht einen stabilen kontinuierlichen 24-Stunden-Betrieb.
F6: Entsprechen Ihre Anlagen internationalen Standards für medizinische Anwendungen?
Unsere Anlagen und Prozesslösungen werden entsprechend den relevanten ASTM-Normen für medizinische Werkstoffe und den Anforderungen der internationalen Medizinproduktefertigung ausgelegt.
F7: Können Produktionslinien entsprechend der Kapazität und den Produktspezifikationen des Kunden angepasst werden?
Ja. Wir bieten vollständig kundenspezifische Turnkey-Lösungen auf Grundlage der erforderlichen Drahtdicke, Breite, Werkstoffart, Tageskapazität und Präzisionsanforderungen.
Dies umfasst Anlagenkonfiguration, Prozessoptimierung, Fabriklayout und Mitarbeiterschulung.
F8: Welchen weltweiten After-Sales-Service bieten Sie?
Wir bieten einen globalen 24/7-Kundendienst einschließlich Installation vor Ort, Inbetriebnahme, technischer Schulung, Anlagenwartung und langfristiger technischer Unterstützung.
Empfohlene komplette Turnkey-Produktionslinie für medizinische Drähte
Basierend auf den Anforderungen des vollständigen Herstellungsprozesses medizinischer Präzisionsflachdrähte integriert Sky Bluer die wichtigsten Anlagen zu einer durchgängigen Turnkey-Lösung vom Vakuumschmelzen bis zur Verpackung des fertigen Drahtes.
Dadurch können typische Probleme wie fragmentierte Anlagenbeschaffung, nicht aufeinander abgestimmte Prozesse und schwankende Produktqualität reduziert werden.
Konfiguration der Hauptanlagen
- Vakuumschmelzsystem: VIM/VAR-Vakuumschmelzanlagen für hochreine medizinische Legierungen
- Mehrstufige Drahtziehmaschine: Servogesteuerte Ziehanlage mit konstanter Drahtspannung zur präzisen Herstellung von Runddraht
- Ultrapräzisionswalzwerk: Mehrstufiges Kaltwalzsystem mit Mikroumformung für die Präzisionsformung von Flach- und Profildraht
- Kontinuierlicher Vakuumglühofen: Sauerstoffarme Wärmebehandlung zum Abbau innerer Spannungen
- Intelligentes Online-Prüfsystem: Echtzeitkontrolle der Drahtabmessungen und Oberflächenfehler
- Automatische staubfreie Aufwickel- und Verpackungsanlage: System für das abschließende Aufwickeln und Verpacken
Hauptvorteile der Lösung
- Integriertes Gesamtkonzept mit optimaler Abstimmung der einzelnen Prozessschritte
- Ultrapräzise Toleranzkontrolle für eine stabile Serienproduktion von Drähten mit ±0,002 mm
- Kompatibel mit den wichtigsten medizinischen Legierungswerkstoffen
- Mehr als 20 Jahre Erfahrung in der Walztechnologie und über 669 globale Industriepartner
- Komplettservice: kundenspezifisches Engineering, Installation, technische Schulung und langfristiger After-Sales-Service
Anfrage und kundenspezifische Lösung
Wenn Sie eine kundenspezifische Produktionslinie für medizinische Drähte, detaillierte Anlagenparameter, ein Produktionslayout oder ein konkretes Angebot benötigen, wenden Sie sich bitte an unser professionelles Engineering-Team unter:
Wir entwickeln eine auf Ihre Produktionsanforderungen zugeschnittene Turnkey-Lösung und unterstützen Sie beim Aufbau einer effizienten und hochpräzisen Produktionsanlage für medizinische Drähte.
Weitere Fachartikel zur Herstellung medizinischer Drähte
Dieser Artikel bildet die zentrale Pillar Page des Themenclusters von Sky Bluer zur Herstellung medizinischer Drähte.
Weitere Fachartikel:
- How Medical Stainless Steel Flat Wire Is Made: Process, Equipment and Applications
- Precision Rolling for Medical Flat Wire: Process and Equipment
- How Medical Titanium Rectangular Wire Is Manufactured?
- Vacuum Melting Equipment for Medical Alloy Flat Wire Manufacturing
- How to Achieve ±0.002 mm Tolerance in Medical Rectangular Wire Manufacturing
