Einleitung: Über den Fertigungsablauf von Federstahl-Flachdraht

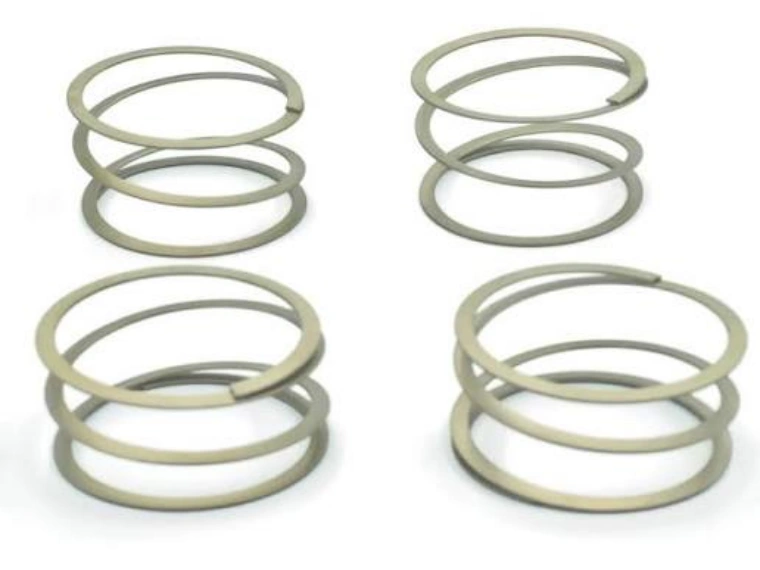

Federstahl-Flachdraht kommt aufgrund seiner ausgezeichneten Festigkeit, Elastizität und Ermüdungsbeständigkeit breit zum Einsatz – bei Automobilfedern, Maschinenelementen, elektrischen Kontakten und zahlreichen Präzisionsindustrieprodukten.
Die Herstellung hochwertiger Flachdrähte aus rundem Federstahldraht erfordert jedoch einen exakt gesteuerten Fertigungsablauf. Im Gegensatz zu einfachem Drahtabflachen umfasst die Produktion von präzisem Federstahl-Flachdraht mehrere Verfahrensschritte, um folgende Ziele zu erreichen:
- Exakte Dicken- und Breitentoleranzen
- Konstante mechanische Werkstoffeigenschaften
- Makellose Oberflächenqualität
- Gleichmäßige Spulenform
Werkstoffe wie SAE9254, SAE1095, 60Si2Mn, 50CrV4 und SUP10 erfordern eine hochgenaue Umformtechnik, da sie eine hohe Festigkeit und einen großen Umformwiderstand aufweisen.
Eine vollständige Fertigungslinie gliedert sich üblicherweise in sechs Hauptabschnitte:
- Vorbereitung des Ausgangsmaterials
- Drahtabwicklung
- Richten des Drahts
- Präzisionswalzen
- Inline-Messung
- Oberflächenbehandlung
- Endaufwicklung
Die Sky Bluer Environmental Technology Co., Ltd. (CRM) liefert komplette Präzisionswalzlösungen für die Fertigung von Federstahl-Flachdraht und unterstützt Kunden bei einer stabilen und hocheffizienten Produktion.
Vorbereitung des Ausgangsmaterials
Der erste Schritt der Flachdrahtherstellung ist die Auswahl des passenden Runddrahtmaterials. Die Qualität des Ausgangsdrahts bestimmt unmittelbar die Eigenschaften des fertigen Flachdrahts.
Zentrale Prüfpunkte des Rohmaterials
| Parameter | Bedeutung für die Fertigung |
|---|---|
| Stahlsorte | Legt alle mechanischen Kennwerte fest |
| Ausgangsdurchmesser | Bestimmt den erforderlichen Walzreduktionsgrad |
| Oberflächenzustand | Beeinflusst die spätere Oberflächenqualität |
| Härtegrad | Legt die notwendigen Umformparameter fest |
Gängige Federstahlsorten und deren Einsatzbereiche
| Werkstoff | Hauptanwendung |
|---|---|
| SAE9254 | Automobil-Fahrwerksfedern |
| SAE1095 | Präzisionsflachfedern |
| 60Si2Mn | Industriefedern |
| 50CrV4 | Schwerlast-Bauteile |
| SUP10 | Hochleistungsfedern |
Vor Produktionsbeginn werden grundsätzlich folgende Merkmale geprüft:
- Werkstoffzertifikate
- Oberflächendefekte wie Kratzer oder Risse
- Einhaltung der Ausgangsdrahttoleranzen
- Homogenität des Werkstoffs über die gesamte Spule
Abwickel- und Drahtvorschubsystem
Das Abwickelaggregat sorgt für eine kontinuierliche, gleichmäßige Materialzufuhr zur Walzlinie. Bei der Fertigung von Präzisionsflachdraht ist eine konstante Zugspannung unentbehrlich – Zugschwankungen führen unmittelbar zu Maßabweichungen am Endprodukt.
Ein komplettes Abwickelsystem umfasst:
- Spulenhalterung
- Zugspannungsregelung
- Drahtführungsvorrichtungen
- Sicherheitsabschaltungen
Vorteile eines stabilen Vorschubprozesses:
- Minimierung von Drahtseitenverschiebungen
- Erhöhung der Walzstabilität
- Dauerhaft gleichbleibende Produktqualität
Richtverfahren
Vor dem Walzen muss der runde Federstahldraht gerichtet werden. Das Richten beseitigt:
- Ursprüngliche Biegungen aus der Spulenaufwicklung
- Spulengedächtnis des Drahts
- Verformungen durch den Vorschub
Nutzen eines hochwertigen Richtprozesses
| Vorteil | Auswirkung auf die Fertigung |
|---|---|
| Exakter Drahtlauf | Stabilere Walzverhältnisse |
| Geringere Maschinenvibrationen | Höhere Maßgenauigkeit |
| Gleichmäßiger Materialeinzug | Verbesserte Oberflächenqualität |
Bei Hochpräzisions-Federdrahtanwendungen bestimmt die Geradheit vor dem Walzen maßgeblich die endgültige Geometrie des Flachdrahts.
Präzisionswalzverfahren
Das Präzisionswalzen ist der zentrale Kernschritt der Flachdrahtfertigung. In diesem Prozess wird der Runddraht stufenweise umgeformt und zu flachen oder rechteckigen Profilen ausgewalzt. Folgende Faktoren müssen streng geregelt werden:
- Walzreduktionsgrad pro Durchgang
- Walzdruckkräfte
- Genauigkeit des Walzenspalts
- Walzgeschwindigkeit
Typische Produktionsparameter
| Parameter | Üblicher Wertebereich |
|---|---|
| Ausgangsdrahtdurchmesser | 2–12 mm |
| Fertigbreite Flachdraht | 1–30 mm |
| Fertigdicke Flachdraht | 0,3–8 mm |
| Dickentoleranz | ±0,005–0,02 mm |
| Produktionsgeschwindigkeit | 30–350 m/min |
Je nach Anforderung an Genauigkeit und Profil kommen drei Walzsysteme zum Einsatz:
Zweirollen-Präzisionswalzwerk
Geeignet für:
- Standard-Flachdrähte
- Produkte mit mittleren Genauigkeitsanforderungen
- Serienfertigung mit hohem Durchsatz

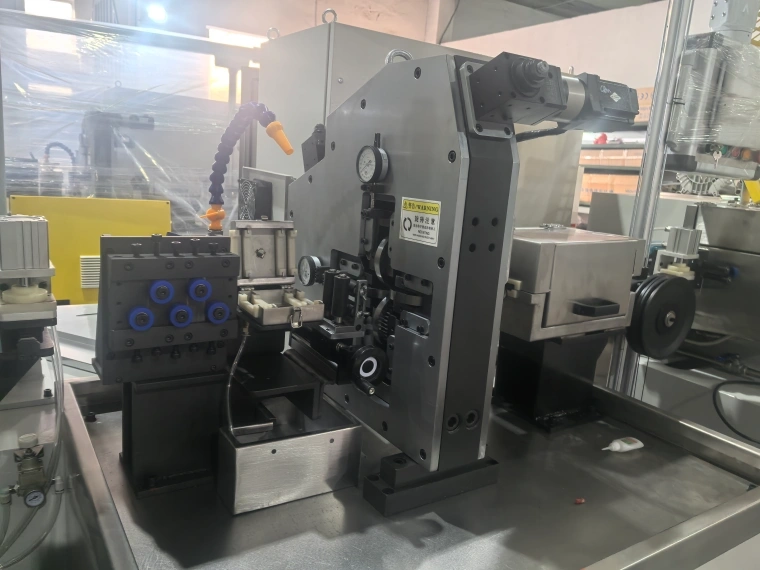

Vierrollen-Turks-Head-Walzsystem
Geeignet für:
- Hochgenaue Rechteckdrähte
- Automobilfederbauteile
- Anwendungen mit strengen Toleranzvorgaben Vorteile:
- Präzisere Profilsteuerung
- Symmetrischere, fehlerfreie Kanten
- Höhere dauerhafte Maßstabilität
Mehrdurchgangswalzsystem
Für hochfeste Federstähle ist eine mehrstufige Umformung unumgänglich.
Vorteile:
- Herabsetzung innerer Umformspannungen
- Minimiertes Risiko für Kantenrisse
- Optimierter Materialfluss während des Walzens
- Glattere Oberflächenergebnisse
Inline-Messung und Qualitätskontrolle
Moderne Flachdrahtlinien setzen durchgängig auf Inline-Prüftechnik. Lasermesssysteme erfassen während der laufenden Produktion kontinuierlich:
- Drahtdicke
- Drahtbreite
- Exaktheit des Profils
Die Messdaten werden an eine Closed-Loop-Steuerung übergeben, um folgende Faktoren automatisch nachzuregeln:
- Walzenspalte
- Walzparameter
- Gesamte Produktionsbedingungen
Kernvorteile
- Echtzeit-Qualitätsüberwachung ohne Produktionsunterbrechung
- Deutliche Senkung des Materialausschusses
- Höhere Gleichmäßigkeit aller gefertigten Spulen
- Weniger Abhängigkeit von manuellen Bedienerkorrekturen
Oberflächenbehandlung und Nachbearbeitung
Je nach Kundenanforderung werden nach dem Walzen zusätzliche Verfahrensschritte integriert:
- Reinigen des Drahts
- Oberflächenpolieren
- Wärmebehandlung (Abschrecken, Anlassen)
- Korrosionsschutzbeschichtung
Ziel dieser Verfahren:
- Optimierte mechanische Oberflächeneigenschaften
- Erhöhte Korrosionsbeständigkeit
- Verlängerte Ermüdungslebensdauer der fertigen Federn
Aufwicklung und Handhabung fertiger Spulen
Der abschließende Aufwickelprozess bestimmt die Qualität der fertigen Drahtspulen. Ein zuverlässiges Aufwickelaggregat bietet:
- Konstante Aufwickelzugspannung
- Gleichmäßige kompakte Spulenform
- Einfache Lagerung und Transport
- Vermeidung nachträglicher Drahtverformungen
Fertige Flachdrahtspulen müssen vor folgenden Einflüssen geschützt werden:
- Mechanische Beschädigungen und Stöße
- Kratzer auf der Drahtoberfläche
- Übermäßige Biegebeanspruchung bei Lagerung
Komplette Fertigungslinie für Federstahl-Flachdraht
Eine integrierte Produktionslinie kombiniert alle Verfahrensschritte in einem durchgehenden Ablauf:
| Fertigungsstufe | Hauptaufgabe |
|---|---|
| Abwickeln | Stabiler Materialvorschub |
| Richten | Beseitigen von Drahtbiegungen |
| Präzisionswalzen | Umformung zum Flach-/Rechteckprofil |
| Lasermessung | Dauernde Maßkontrolle |
| Oberflächenbehandlung | Optimierung der Drahtoberfläche |
| Aufwickeln | Herstellen fertiger transportfähiger Spulen |
Vorteile einer integrierten Linie
- Höhere Produktionsgeschwindigkeit und Durchsatz
- Gleichbleibende Produktqualität über alle Chargen
- Stabiler unterbrechungsarmer Betrieb
- Flexibel an wechselnde Drahtspezifikationen anpassbar
CRM Präzisionswalzlösungen für Federstahl-Flachdraht
Die Sky Bluer Environmental Technology Co., Ltd. (CRM) entwickelt kundenspezifische Präzisionswalzanlagen für Hersteller von Federstahl-Flachdraht. Unser Produktportfolio umfasst folgende Lösungen:
| Lösung / Anlage | Kernfunktion |
|---|---|
| Präzisionswalzwerk | Hochgenaue Drahtumformung |
| Vierrollen-Turks-Head-System | Exakte Profil- und Kantensteuerung |
| Austauschbare Walzkassetten | Schnelle, stabile Einstellung des Walzenspalts |
| Lasermesssystem | Kontinuierliche Inline-Qualitätsprüfung |
| Komplette Produktionslinien | Gesamte integrierte Fertigung von Abwicklung bis Spule |
Durch die Kombination aus hochwertiger Maschinenkonstruktion, automatisierter Steuerung und langjähriger Prozesserfahrung unterstützt CRM Hersteller bei der Produktion hochwertiger Flachdrähte für anspruchsvolle Federanwendungen.
Häufig gestellte Fragen (FAQ)
- Welche Hauptschritte umfasst die Herstellung von Federstahl-Flachdraht? Der Ablauf gliedert sich in Drahtabwicklung, Richten, Präzisionswalzen, Inline-Messung, Oberflächenbehandlung und abschließende Spulenaufwicklung.
- Warum ist das Präzisionswalzen für Federstahldraht unentbehrlich? Federstähle besitzen eine hohe Festigkeit und großen Umformwiderstand. Nur durch präzise geregelte Walzverfahren lassen sich gleichmäßige Verformungen und enge Maßtoleranzen sicherstellen.
- Welches Walzwerk eignet sich für Automobilfederdrähte? Vierrollen-Turks-Head-Walzsysteme sind die bevorzugte Lösung für hochgenaue Automobilfederanwendungen.
- Welche Genauigkeit lässt sich mit Federstahl-Flachdraht erreichen? Je nach Werkstoff und Anlagenkonfiguration lassen sich Dickentoleranzen von ±0,005–0,02 mm erzielen.
- Wozu werden Inline-Messsysteme bei der Flachdrahtfertigung eingesetzt? Sie ermöglichen eine Echtzeitüberwachung aller Maßwerte und stabilisieren dauerhaft die Fertigungsgenauigkeit durch automatische Regelkreise.
- Liefert CRM komplette Flachdraht-Produktionslinien? Ja. CRM bietet individuell angepasste Walzwerke, Messsysteme und vollständige schlüsselfertige Lösungen für die Flachdrahtfertigung.
Fazit
Die Herstellung von Federstahl-Flachdraht erfordert eine lückenlose Prozesssteuerung in jeder Fertigungsstufe – angefangen bei der Rohmaterialprüfung und Drahtzufuhr bis hin zum Präzisionswalzen, der Inline-Qualitätsprüfung und der finalen Spulenaufwicklung.
Ein durchdachter, vollständig kontrollierter Fertigungsablauf garantiert:
- Exakte, dauerhaft konstante Maßtoleranzen
- Makellose Oberflächen und fehlerfreie Drahtkanten
- Hohe Produktionseffizienz bei minimalem Materialausschuss
- Zuverlässige Dauerfunktion der daraus gefertigten Hochleistungsfedern
Mit modernster Präzisionswalztechnik, intelligenter Automatisierungssteuerung und individuell abgestimmten Anlagenlösungen erreichen Hersteller höhere Qualitätsstandards und wirtschaftlichere Flachdrahtproduktion.
Die Sky Bluer Environmental Technology Co., Ltd. (CRM) liefert umfassende Präzisionswalzlösungen für die Fertigung von Federstahl-Flachdraht – einschließlich Präzisionswalzwerken, Vierrollen-Turks-Head-Systemen, wechselbaren Walzkassetten, Inline-Lasermesssystemen und kompletten integrierten Produktionslinien.
Durch die Kombination aus fundierter Ingenieurserfahrung und innovativer Umformtechnik unterstützt Sky Bluer Environmental Technology Co., Ltd. Hersteller weltweit bei der Produktion hochwertiger Federstahl-Flachdrähte für Automobil-, Industrie- und Präzisionsanwendungen. Unsere Lösungen verbessern Produktionsstabilität, Zuverlässigkeit der Endprodukte und langfristige Wettbewerbsfähigkeit unserer Kunden.
