Continuously Transposed Conductors (CTC), auf Deutsch kontinuierlich transponierte Leiter, sind spezielle Wicklungsleiter, die häufig in großen Leistungstransformatoren und anderen elektrischen Hochstromgeräten eingesetzt werden. Im Gegensatz zu einem herkömmlichen einzelnen rechteckigen Leiter besteht ein CTC-Leiter aus mehreren einzeln isolierten rechteckigen Kupferdrähten, die kontinuierlich transponiert und zu einem Gesamtleiter zusammengefügt werden.
Der Zweck dieser Struktur besteht nicht nur darin, den Leiterquerschnitt zu vergrößern. Durch die Transposition kann die Stromverteilung zwischen den einzelnen Drähten besser kontrolliert werden. Gleichzeitig lassen sich Verluste reduzieren, die durch Kreisströme und Wirbelströme in großen Transformatorwicklungen entstehen können.
Für Hersteller stellt die Produktion von CTC-Leitern hohe Anforderungen an die einzelnen rechteckigen Kupferdrähte. Breite, Dicke, Kantenradius, Oberflächenqualität, Isolationsgleichmäßigkeit und Maßtoleranzen müssen präzise kontrolliert werden, bevor die Drähte in den Transpositionsprozess gelangen.
Dieser Artikel behandelt den Aufbau, die technischen Anforderungen, Anwendungen, Vorteile sowie die vorgelagerten Fertigungsprozesse von CTC-Leitern für Leistungstransformatoren.
Was ist ein CTC-Leiter?
CTC steht für Continuously Transposed Conductor.
Anstatt einen einzigen massiven rechteckigen Kupferleiter zu verwenden, wird der erforderliche Leiterquerschnitt bei einem CTC in mehrere kleinere rechteckige Einzeldrähte aufgeteilt.
Jeder Einzeldraht wird normalerweise elektrisch isoliert, bevor die Drähte kontinuierlich transponiert und zum fertigen CTC-Leiter zusammengefügt werden.
Ein vereinfachter Prozessaufbau lautet:
Kupferstab → Rechteckige Kupferdrähte → Isolierung der Einzeldrähte → Kontinuierliche Transposition → CTC-Leiter → Außenisolierung
Typische Eigenschaften eines CTC-Leiters:
| Parameter | Typische Beschreibung |
|---|---|
| Leitermaterial | Hochleitfähiges Kupfer |
| Form der Einzeldrähte | Rechteckig |
| Drahtisolierung | Lack oder spezifizierte Isolierung |
| Anzahl der Einzeldrähte | Mehrere, anwendungsabhängig |
| Transposition | Kontinuierlich |
| Endform des Leiters | Rechteckiger Verbundleiter |
| Hauptanwendung | Wicklungen von Leistungstransformatoren |
| Außenisolierung | Papier oder spezifiziertes Isolationssystem |
| Maßtoleranz | Anwendungsabhängig |
| Oberflächenanforderung | Glatt und fehlerfrei |
Die genaue Anzahl und Abmessung der Einzeldrähte hängt von der Transformatorauslegung, den Stromanforderungen, der Wicklungsgeometrie, den Kühlungsanforderungen und den Berechnungen der elektrischen Verluste ab.

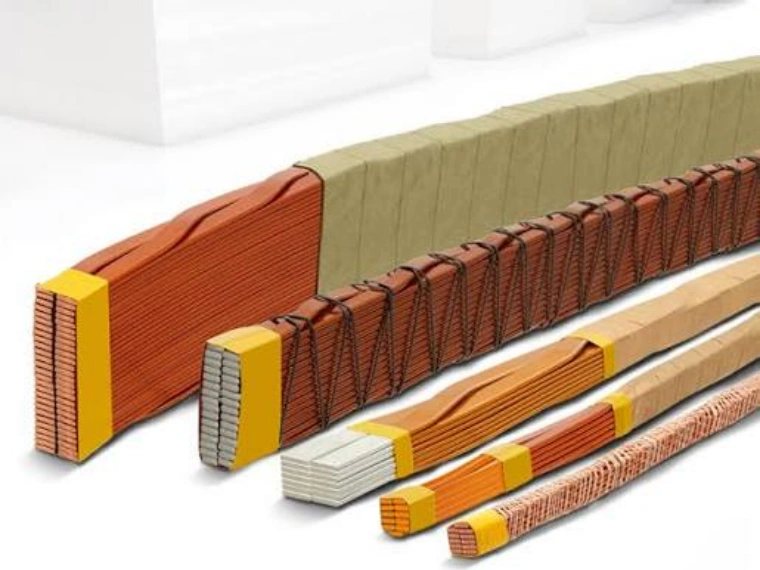

Aufbau eines kontinuierlich transponierten Leiters
Ein CTC-Leiter besteht aus mehreren funktionalen Komponenten.
Einzelne Kupferdrähte
Das Grundelement ist ein präziser rechteckiger Kupferdraht.
Bei jedem Einzeldraht müssen folgende Eigenschaften stabil eingehalten werden:
- Breite
- Dicke
- Kantenradius
- Oberflächenzustand
- Mechanische Eigenschaften
Die Qualität dieser einzelnen Drähte beeinflusst direkt die Stabilität und Qualität des fertigen transponierten Leiters.
Eine ausführliche Einführung zum Basisleiter finden Sie unter: Bare Rectangular Copper Wire: Types, Applications and Manufacturing.
Isolierung der Einzeldrähte
Die einzelnen Drähte sind elektrisch voneinander isoliert.
Diese Isolierung trägt dazu bei, unerwünschte Stromzirkulationen zwischen den einzelnen Drähten zu begrenzen.
Transponierte Struktur
Die isolierten Einzeldrähte wechseln innerhalb des Leiterverbundes periodisch ihre relative Position.
Diese kontinuierliche Transposition ist das charakteristische Merkmal eines CTC-Leiters.
Außenisolierung
Nach der Transposition kann der komplette Leiter entsprechend der Konstruktion der Transformatorwicklung mit einer zusätzlichen Außenisolierung versehen werden.
Warum werden Leiter transponiert?
Wenn ein großer Leiter in einem sich verändernden Magnetfeld betrieben wird, kann die Stromverteilung innerhalb des Leiters ungleichmäßig werden.
Dies kann zu zusätzlichen elektrischen Verlusten führen.
Anstatt einen einzigen großen massiven Leiter zu verwenden, können Ingenieure den Leiter deshalb in mehrere kleinere, voneinander isolierte Einzeldrähte aufteilen.
Das einfache Zusammenlegen mehrerer Drähte stellt jedoch noch nicht sicher, dass jeder Draht denselben elektromagnetischen Bedingungen ausgesetzt ist.
Hier kommt die Transposition ins Spiel.
Durch die kontinuierliche Veränderung der relativen Position jedes einzelnen Drahtes trägt CTC dazu bei, die elektromagnetischen Bedingungen entlang der gesamten Leiterlänge gleichmäßiger auf die einzelnen Drähte zu verteilen.
Das Prinzip lässt sich wie folgt zusammenfassen:
Großer Leiter → Aufteilung in kleinere Einzeldrähte → Isolierung der Drähte → Transposition der Positionen → Verbesserte Stromverteilung
CTC im Vergleich zu herkömmlichen rechteckigen Kupferleitern
Sowohl CTC als auch herkömmliche rechteckige Kupferdrähte werden in Transformatorwicklungen eingesetzt, unterscheiden sich jedoch grundlegend in ihrem Aufbau.
| Merkmal | Einzelner Rechteckleiter | CTC-Leiter |
| Aufbau | Ein Kupferleiter | Mehrere Kupferdrähte |
| Isolierung der Einzeldrähte | Nicht anwendbar | Einzelisolierung |
| Transposition | Nein | Ja |
| Stromverteilung | Einzelleiter | Auf mehrere Drähte verteilt |
| Fertigungskomplexität | Niedriger | Höher |
| Maßkontrolle | Wichtig | Sehr wichtig |
| Typische Anwendung | Allgemeine Transformatorwicklungen | Große Leistungstransformatoren |
| Verlustoptimierung | Durch Leitergeometrie begrenzt | Durch Drahtaufteilung und Transposition verbessert |
Die Auswahl hängt von Transformatorleistung, Wicklungsdesign, Leiterstrom, elektromagnetischen Bedingungen und den jeweiligen technischen Anforderungen ab.
Typische Spezifikationen von CTC-Einzeldrähten
Die für CTC verwendeten Einzeldrähte sind in der Regel präzise rechteckige Kupferleiter.
Typische technische Referenzbereiche können sein:
| Parameter | Typischer Referenzbereich |
| Material | Cu-ETP / OF-Kupfer |
| Drahtbreite | ca. 2–12 mm |
| Drahtdicke | ca. 0,8–3,5 mm |
| Breitentoleranz | ±0,01–0,03 mm |
| Dickentoleranz | ±0,005–0,02 mm |
| Kantenradius | Anwendungsabhängig |
| Kupferzustand | Weich / geglüht |
| Oberfläche | Glatt und fehlerfrei |
| Leitfähigkeit | Hochleitfähiges Kupfer |
| Isolierung | Lack / spezifizierte Beschichtung |
Diese Werte dienen als allgemeine technische Referenz und stellen keine universellen CTC-Normen dar.
Die tatsächlichen Drahtabmessungen sollten entsprechend der Leiterzeichnung und den Anforderungen des Transformatorherstellers festgelegt werden.
Warum ist die Maßgenauigkeit der Einzeldrähte wichtig?
Ein CTC-Leiter kann aus zahlreichen einzelnen rechteckigen Drähten bestehen.
Daher kann bereits eine Maßabweichung eines einzelnen Drahtes die Gesamtgeometrie des zusammengesetzten Leiters beeinflussen.
Betrachten wir beispielsweise die Auswirkungen einer Dickenabweichung:
| Dickenabweichung pro Draht | 10 Drähte | 20 Drähte | 40 Drähte |
| 0,002 mm | 0,02 mm | 0,04 mm | 0,08 mm |
| 0,005 mm | 0,05 mm | 0,10 mm | 0,20 mm |
| 0,010 mm | 0,10 mm | 0,20 mm | 0,40 mm |
Dies ist ein vereinfachtes Maßbeispiel, verdeutlicht jedoch, warum eine gleichmäßige Drahtgeometrie bereits vor der Transposition entscheidend ist.
CTC-Hersteller sollten deshalb nicht nur die durchschnittlichen Drahtabmessungen kontrollieren, sondern auch deren Stabilität während der kontinuierlichen Produktion sicherstellen.
Kantenradius und Kantenqualität von CTC-Einzeldrähten
Die einzelnen Kupferdrähte durchlaufen mehrere nachgelagerte Prozesse, darunter die Isolierung und die mechanische Transposition.
Aus diesem Grund muss die Kantengeometrie sorgfältig kontrolliert werden.
| Drahtfehler | Mögliche Auswirkung |
| Scharfe Kante | Erhöhte Belastung der Isolierung |
| Grat | Mögliche Beschädigung der Isolierung |
| Ungleichmäßiger Radius | Unregelmäßige Drahtgeometrie |
| Kantenriss | Reduzierte mechanische Zuverlässigkeit |
| Oberflächenkratzer | Beeinträchtigung der Isolationsqualität |
| Maßasymmetrie | Instabile Transposition |
Ein stabiler Kantenradius bietet eine gleichmäßigere Grundlage für die Drahtisolierung und die anschließende Transposition.
Der erforderliche Radius hängt von den Drahtabmessungen und der jeweiligen Leiterspezifikation ab. Es gibt daher keinen universellen Radiuswert für alle CTC-Anwendungen.
Herstellungsprozess von CTC-Einzeldrähten
Bevor die Transposition beginnt, müssen zunächst die einzelnen rechteckigen Kupferdrähte hergestellt werden.
Ein typischer vorgelagerter Produktionsprozess ist:
Kupferstab → Drahtziehen → Glühen → Präzisionswalzen → Kalibrieren → Online-Messung → Oberflächenprüfung → Drahtisolierung

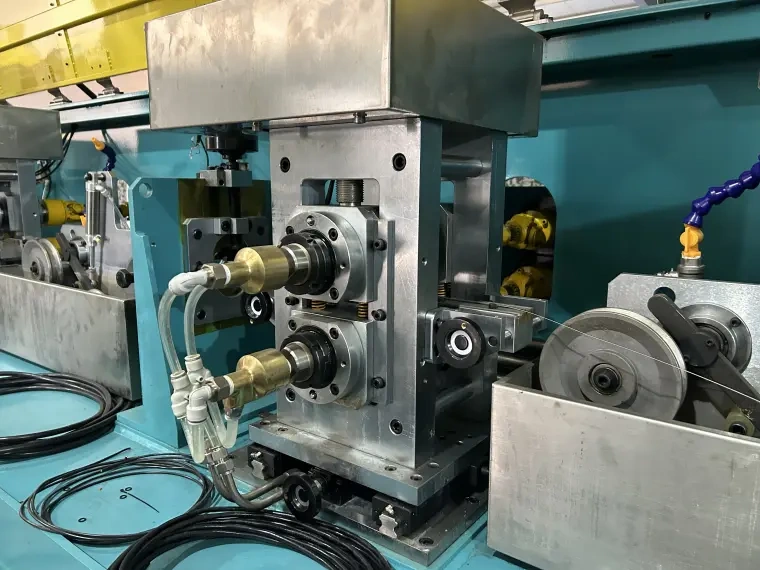

Das Präzisionswalzen gehört dabei zu den entscheidenden Prozessschritten.
Der Walzprozess bestimmt:
- Drahtbreite
- Drahtdicke
- Kantengeometrie
- Oberflächenzustand
- Maßhaltigkeit
Typische Walzparameter:
| Walzparameter | Haupteinfluss |
| Walzspalt | Drahtdicke |
| Walzengeometrie | Querschnittsprofil |
| Walzenausrichtung | Symmetrie |
| Walzreduktion | Materialverformung |
| Einlaufspannung | Prozessstabilität |
| Auslaufspannung | Maßhaltigkeit |
| Walzenoberflächenqualität | Drahtoberfläche |
| Online-Messung | Maßkontrolle |
Weitere Informationen zur Walztechnologie für diese Leiterart finden Sie unter: Precision Rolling Technology for CTC, Busbar, and Rectangular Wire Applications.
Vom Rechteckdraht zum CTC-Leiter
Nachdem die einzelnen Drähte hergestellt und isoliert wurden, gelangen sie in den Transpositionsprozess.
Ein vereinfachter CTC-Fertigungsprozess lautet:
Präzise Rechteckdrähte → Einzelisolierung → Anordnung der Drähte → Kontinuierliche Transposition → Verdichtung/Formgebung des Leiters → Außenisolierung → Fertiger CTC-Leiter
Die Transpositionsanlage muss die Bewegung mehrerer Drähte koordinieren, ohne die einzelnen Isolationsschichten zu beschädigen.
Wichtige Prozessfaktoren sind:
- Drahtspannung
- Transpositionsschritt
- Drahtausrichtung
- Schutz der Isolierung
- Leiterabmessungen
- Liniengeschwindigkeit
- Endaufwickelspannung
Da mehrere Drähte gleichzeitig verarbeitet werden, ist eine hohe Prozessstabilität besonders wichtig.
Anforderungen an die Isolierung von CTC-Einzeldrähten
Die Isolierung zwischen den einzelnen Drähten ist ein grundlegender Bestandteil der CTC-Struktur.
Das Isolationssystem muss die elektrische Trennung gewährleisten und gleichzeitig den mechanischen Bewegungen während der Transposition standhalten.
| Anforderung | Zweck |
| Gleichmäßige Isolierung | Stabile elektrische Trennung |
| Gute Haftung | Vermeidung von Beschichtungsschäden |
| Kontrollierte Dicke | Einhaltung der Leiterabmessungen |
| Glatte Oberfläche | Unterstützung des Transpositionsprozesses |
| Mechanische Beständigkeit | Widerstand gegen Drahtbewegungen |
| Thermische Kompatibilität | Erfüllung der Transformatoranforderungen |
Die Qualität der blanken Kupferoberfläche vor der Isolierung kann die Gleichmäßigkeit und Qualität des fertigen isolierten Drahtes beeinflussen.
Weitere Informationen zu lackisolierten rechteckigen Kupferleitern finden Sie unter: What is Enamelled Copper Flat Wire? Applications and Benefits.
Hauptvorteile von CTC-Leitern
Die CTC-Technologie wird hauptsächlich eingesetzt, weil sie elektrische und fertigungstechnische Vorteile für große Transformatorwicklungen bietet.
Reduzierte Wirbelstromverluste
Die Aufteilung eines großen Leiters in kleinere isolierte Einzeldrähte trägt dazu bei, die möglichen Pfade für Wirbelströme innerhalb des Leiters zu reduzieren.
Bessere Stromverteilung
Durch die kontinuierliche Transposition werden die einzelnen Drähte entlang der Leiterlänge ausgeglicheneren elektromagnetischen Bedingungen ausgesetzt.
Großer Kupferquerschnitt
Mehrere Drähte können kombiniert werden, um einen Leiter mit hoher Stromtragfähigkeit zu erzeugen, während die Abmessungen der einzelnen Drähte beherrschbar bleiben.
Flexibles Wicklungsdesign
CTC bietet Transformatorentwicklern größere Flexibilität bei der Auswahl der Leiterabmessungen und Wicklungsanordnungen.
| Vorteil | Beitrag des CTC-Designs |
| Geringere Zusatzverluste | Mehrere isolierte Einzeldrähte |
| Bessere Stromverteilung | Kontinuierliche Transposition |
| Hohe Stromtragfähigkeit | Mehrere Kupferdrähte |
| Kontrollierte Leitergeometrie | Präzise Drahtproduktion |
| Transformatorwirkungsgrad | Optimierter Wicklungsleiter |
Anwendungen von CTC-Leitern
CTC wird hauptsächlich für Wicklungen von Transformatoren mittlerer und großer Leistung eingesetzt.
Typische Anwendungen sind:
- Leistungstransformatoren
- Generator-Aufwärtstransformatoren
- Netztransformatoren
- Große Verteiltransformatoren
- Hochstrom-Transformatorwicklungen
- Spezielle elektrische Geräte
CTC ist besonders vorteilhaft, wenn ein einzelner großer Leiter unerwünschte elektromagnetische Verluste verursachen würde oder sich nur schwer innerhalb der Wicklung optimieren lässt.
Weitere Informationen zur allgemeinen Fertigungstechnologie von Transformatorleitern finden Sie unter: Precision Flat Wire Rolling Mills for Transformer Copper and Aluminum Conductors.
CTC im Vergleich zu papierisoliertem Kupferflachdraht
CTC sollte nicht mit herkömmlichem papierisoliertem rechteckigem Kupferdraht verwechselt werden.
| Merkmal | Papierisolierter Flachdraht | CTC |
| Kupferstruktur | Einzelleiter | Mehrere Einzeldrähte |
| Isolierung einzelner Drähte | Nein | Ja |
| Kontinuierliche Transposition | Nein | Ja |
| Äußere Papierisolierung | Üblich | Kann verwendet werden |
| Fertigungskomplexität | Mittel | Hoch |
| Typische Anwendung | Transformatorwicklung | Große Transformatorwicklungen |
Ein papierisolierter Leiter kann durch Umwickeln eines einzelnen rechteckigen Kupferleiters mit Isoliermaterial hergestellt werden.
CTC erfordert dagegen zusätzliche Prozesse zur Herstellung und Isolierung der Einzeldrähte, zur Transposition sowie zur abschließenden Montage des Gesamtleiters.
Weitere Informationen zur herkömmlichen papierisolierten Leitertechnologie finden Sie unter: Paper Covered Copper Flat Wire for Transformer Windings.
Qualitätskontrolle bei der CTC-Produktion
Da CTC aus mehreren Präzisionsdrähten besteht, sollte die Qualitätskontrolle sowohl die einzelnen Drähte als auch den fertig zusammengesetzten Leiter umfassen.
Prüfung der einzelnen Drähte
Typische Prüfparameter sind:
- Breite
- Dicke
- Kantenradius
- Oberflächenqualität
- Isolationsdicke
- Elektrische Eigenschaften
- Mechanischer Zustand
Prüfung des fertigen CTC-Leiters
| Prüfparameter | Zweck |
| Gesamtbreite | Überprüfung der endgültigen Leitergeometrie |
| Gesamtdicke | Kontrolle der Wicklungsabmessungen |
| Transpositionsschritt | Überprüfung der Drahtanordnung |
| Drahtisolierung | Sicherstellung der elektrischen Trennung |
| Oberflächenzustand | Erkennung mechanischer Beschädigungen |
| Leitergeradheit | Unterstützung des Wickelprozesses |
| Aufwickelqualität | Schutz des fertigen Leiters |
Durch Online-Überwachung können Abweichungen frühzeitig erkannt werden, bevor größere Mengen fehlerhaften Materials produziert werden.
Anforderungen an die Produktionsanlagen
Ein komplettes CTC-Fertigungssystem umfasst mehr als nur eine Transpositionsmaschine.
Abhängig vom Produktionsumfang des Kunden kann die Anlage folgende Prozesse umfassen:
Kupferdrahtziehen → Glühen → Präzisionswalzen → Online-Messung → Drahtisolierung → CTC-Transposition → Außenisolierung → Aufwickeln
Für die Herstellung der rechteckigen Einzeldrähte sind insbesondere folgende Ausstattungsmerkmale wichtig:
- Präzisionswalzwerke
- Präzise Walzspalteinstellung
- Kontrollierter Kantenradius
- Online-Messung von Breite und Dicke
- Stabile Zugspannungsregelung
- Oberflächenschutz
- Präzisionsaufwicklung
Eine Einführung in integrierte CTC-Anlagen und die vorgelagerte Leiterherstellung finden Sie unter: CTC Production Line.
Erforderliche Informationen für eine CTC-Drahtproduktionslösung
Vor der Auswahl einer Anlage zur Herstellung von CTC-Leitern sollten sowohl die Anforderungen an die einzelnen Drähte als auch an den fertigen Leiter eindeutig definiert werden.
| Erforderliche Information | Beispiel |
| Kupfersorte | C11000 / OF-Kupfer |
| Rohmaterialdurchmesser | mm |
| Drahtbreite | mm |
| Drahtdicke | mm |
| Breitentoleranz | ±mm |
| Dickentoleranz | ±mm |
| Kantenradius | R mm |
| Anzahl der Einzeldrähte | Kundenspezifisch |
| Drahtisolierung | Lack / Sonstige |
| Transpositionsschritt | Kundenspezifisch |
| Endabmessungen des CTC | mm |
| Produktionsgeschwindigkeit | m/min |
| Spulengewicht | kg |
| Online-Messung | Erforderlich / Optional |
Mithilfe dieser Parameter kann der Produktionsprozess auf die Anforderungen des fertigen Transformatorleiters abgestimmt werden, anstatt sich lediglich an den Nennmaßen der einzelnen Drähte zu orientieren.
Fazit
Kontinuierlich transponierte Leiter (CTC) sind eine wichtige Leitertechnologie für Wicklungen großer Leistungstransformatoren.
Durch die Aufteilung eines großen Kupferleiters in mehrere einzeln isolierte rechteckige Drähte und die kontinuierliche Transposition ihrer Positionen kann CTC zu einer besseren Stromverteilung beitragen und zusätzliche Verluste reduzieren, die bei großen Transformatorleitern auftreten können.
Die Leistungsfähigkeit des fertigen CTC-Leiters beginnt jedoch mit der Präzision jedes einzelnen Drahtes.
Hersteller müssen insbesondere folgende Faktoren sorgfältig kontrollieren:
- Breite und Dicke der Einzeldrähte
- Maßtoleranzen
- Kantenradius
- Oberflächenqualität
- Mechanischer Zustand des Kupfers
- Drahtisolierung
- Stabilität der Transposition
- Endgeometrie des Leiters
Sky Bluer Environmental Technology Co., Ltd. bietet Präzisionswalzwerke und kundenspezifische Drahtproduktionslösungen für rechteckige Kupferdrähte, die in Transformatoren, CTC-Leitern, Magnetdrähten und anderen elektrischen Leiteranwendungen eingesetzt werden.
CRM-Lösungen können entsprechend den spezifischen Leiteranforderungen des Kunden Prozesse wie Drahtziehen, Glühen, Präzisionswalzen, Online-Messung der Abmessungen, Zugspannungsregelung und Präzisionsaufwicklung integrieren.
Für Hersteller, die ein CTC- oder Rechteckkupferdraht-Projekt planen, helfen Angaben zu Rohmaterialdurchmesser, Drahtabmessungen, Toleranzen, Kantenradius, Anzahl der Einzeldrähte, Isolationsanforderungen, Produktionsgeschwindigkeit und Spulenspezifikationen unserem Engineering-Team dabei, die geeignete Produktionslösung zu bestimmen.
