Schlüsselfertige Busbar-Ribbon-Produktionslinie für die Stromführung in PV-Modulen
- About Company
Überblick über die Busbar-Ribbon-Anlage
Die Busbar-Ribbon-Maschine produziert flache Kupferbänder, die in Photovoltaikmodulen (PV-Modulen) zur Stromübertragung von den Solarzellen zur Anschlussdose eingesetzt werden. Im Gegensatz zu Interconnect-Ribbons verfügen Busbar-Ribbons über größere Abmessungen und eine deutlich höhere Stromtragfähigkeit – entscheidend für leistungsstarke Solaranwendungen.
Typische Abmessungen:
- Dicke: 0,20 – 0,50 mm
- Breite: 3,0 – 6,0 mm
Diese Geometrie gewährleistet hohe Leitfähigkeit, Korrosionsbeständigkeit und langfristige Zuverlässigkeit und optimiert so die Effizienz moderner Solarmodule.
Hauptunterschied: Busbar Ribbon vs. Interconnect Ribbon
Busbar-Ribbons besitzen eine größere Breite und eine höhere Stromtragfähigkeit und sind daher essenziell für Hochleistungs- und Hochstrom-PV-Module.
- About Company
Überblick über den Produktionsprozess
Zentrale Prozessstufen

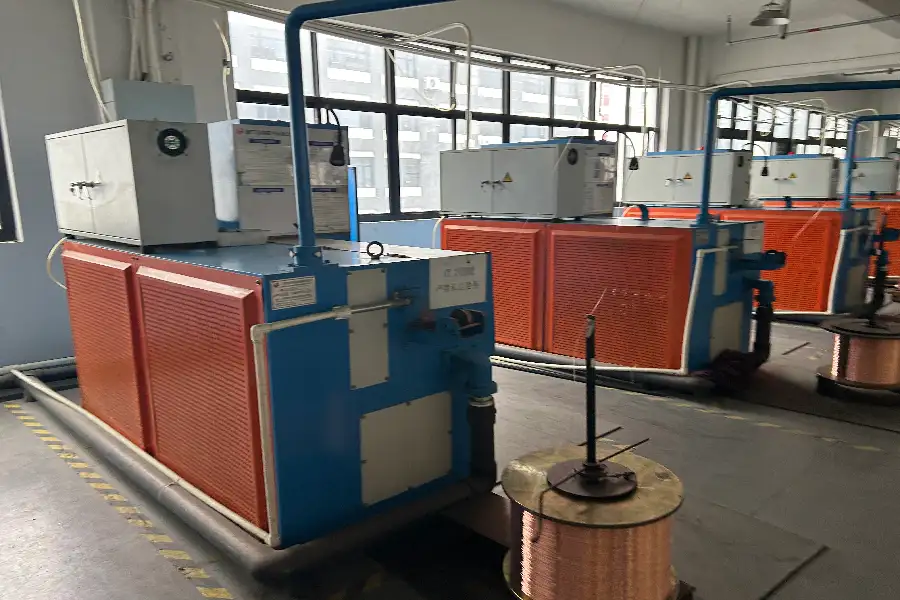

- Mehrstufiges Drahtziehen: Grob-, Mittel- und Feindrahtzug zur präzisen Durchmesserreduzierung
- Glühofen: Verbesserung von Duktilität und elektrischer Leitfähigkeit
- Präzisionswalzen: Umformung von Runddraht zu exakt definiertem Busbar-Ribbon
- Mehrstufige Flachdraht-Umformung (optional): Verbesserung von Maßhaltigkeit und Oberflächenqualität
- Oberflächenbehandlung & Reinigung: Entfernung von Oxidation und Verunreinigungen
- Beschichtungsanlage: Aufbringen einer gleichmäßigen Zinn- oder Legierungsbeschichtung
- Aufwickelsystem: Stabiler Zug und gleichmäßiges Wickeln des Endprodukts

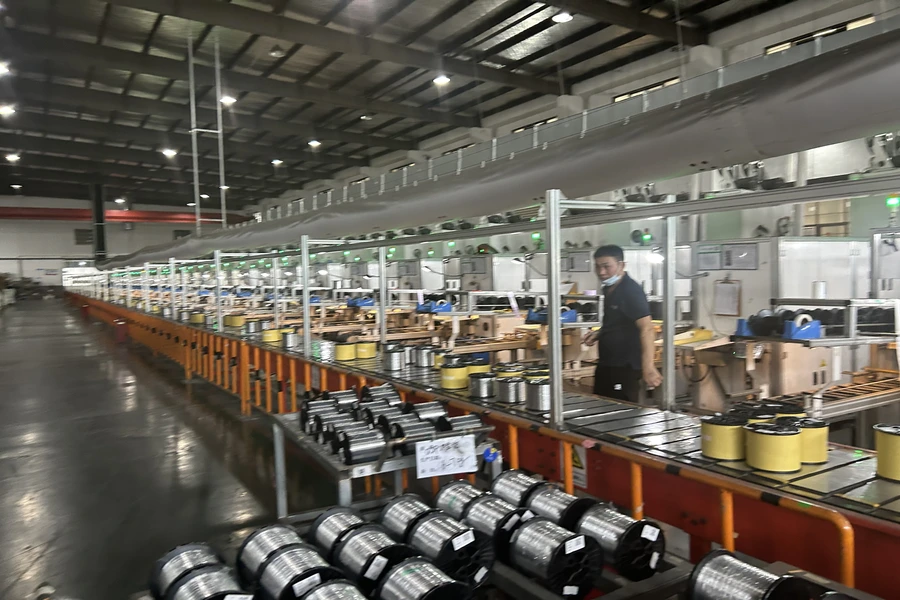

- Verpackungssystem (optional): Schutz der Oberflächenqualität während Transport und Lagerung
- About Company

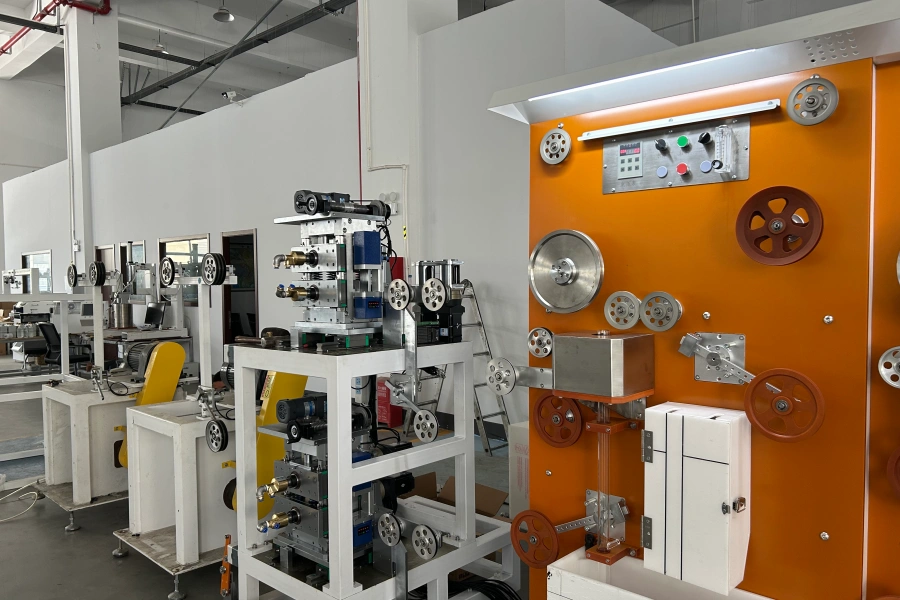

Spezifikationen des Busbar Ribbons
- Dicke: 0,20 – 0,50 mm
- Breite: 3,0 – 6,0 mm
- Material: hochreines Kupfer
- Beschichtung: Zinn oder Zinnlegierung
- Schichtdicke: kundenspezifisch anpassbar

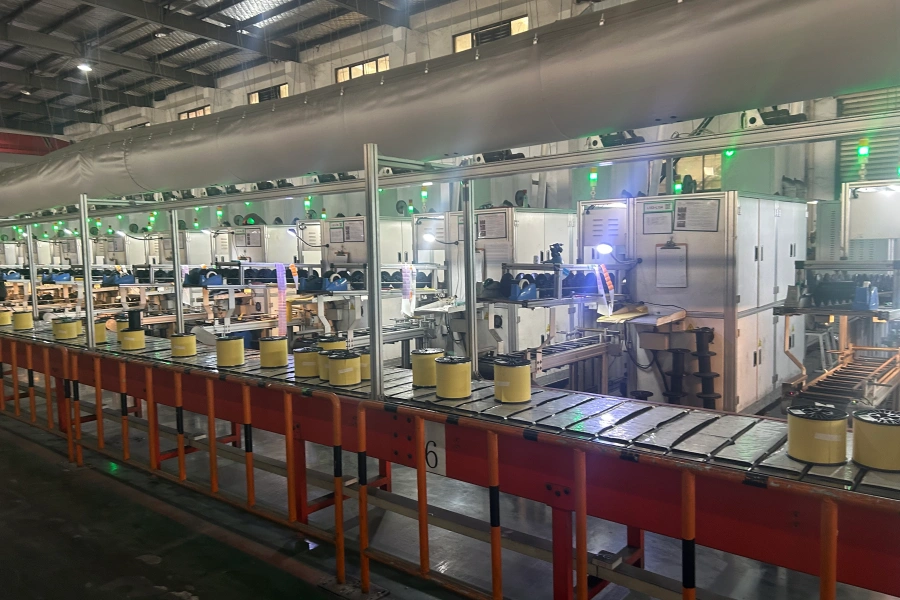

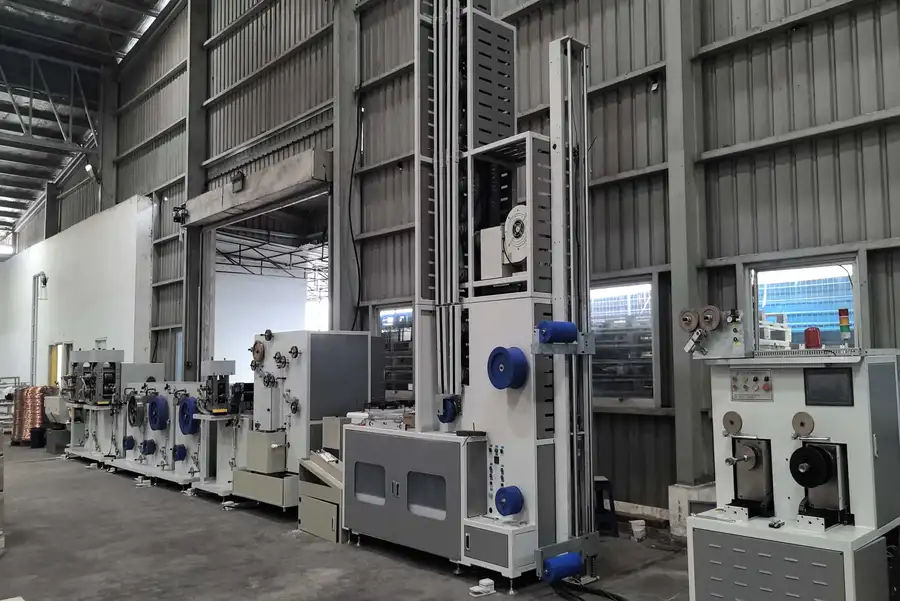

Konfiguration der Busbar-Produktionslinie

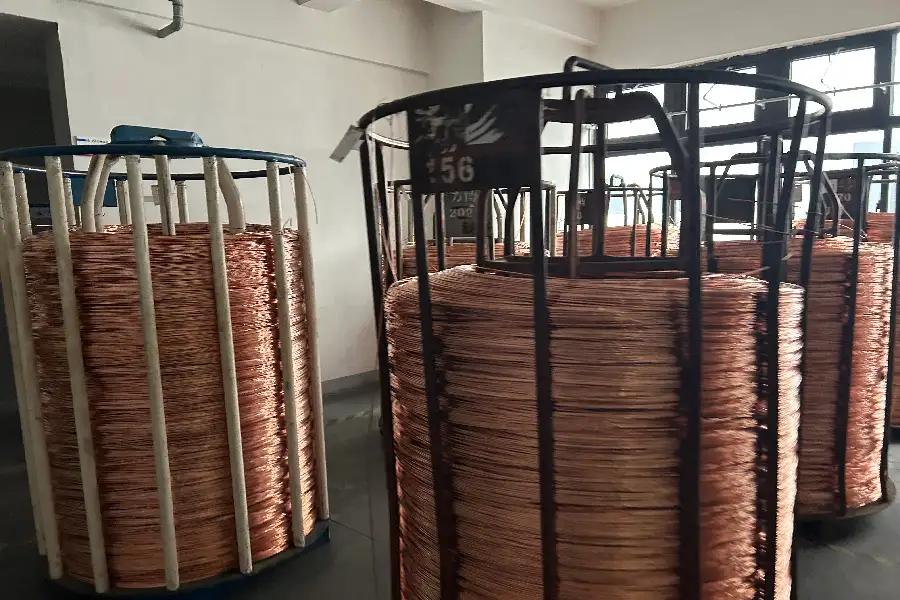

Kupferdraht-Zuführung
Sorgt für stabile Abwicklung mit präziser Spannungsregelung für kontinuierliche Produktion.

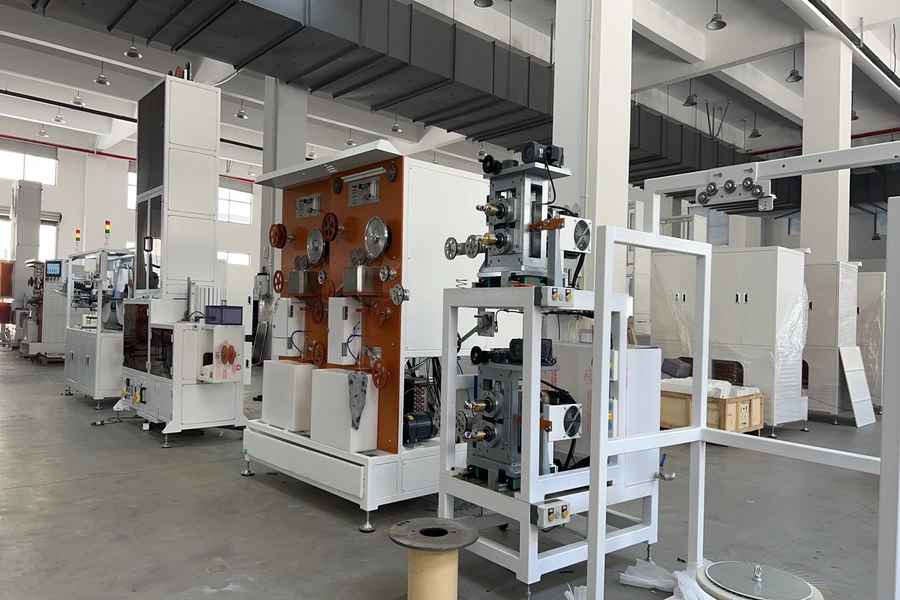

Glühofen
Wärmebehandlung zur Verbesserung von Duktilität und elektrischer Leitfähigkeit.

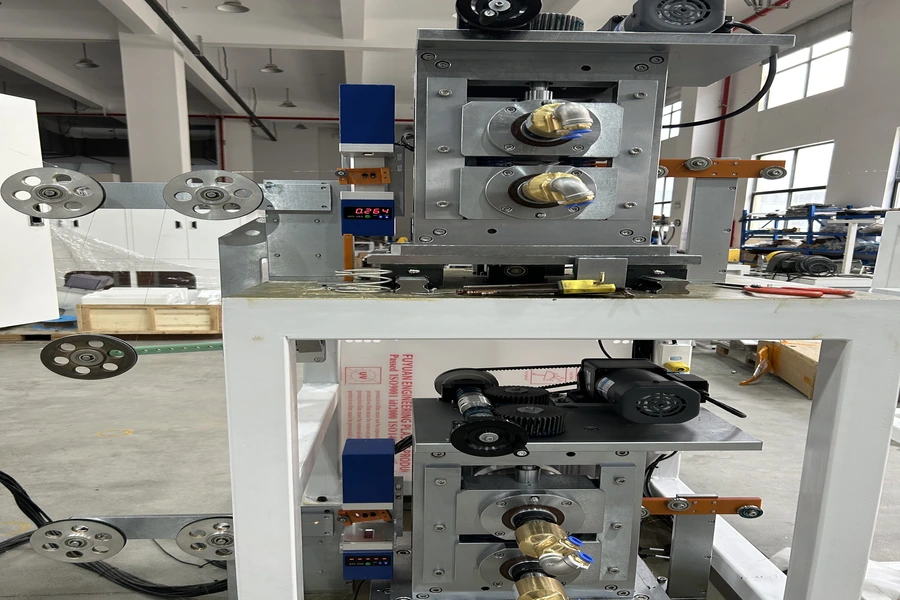

Präzisionswalzwerk
Formt Runddraht mit exakter Kontrolle von Dicke und Breite zu Busbar-Ribbon.

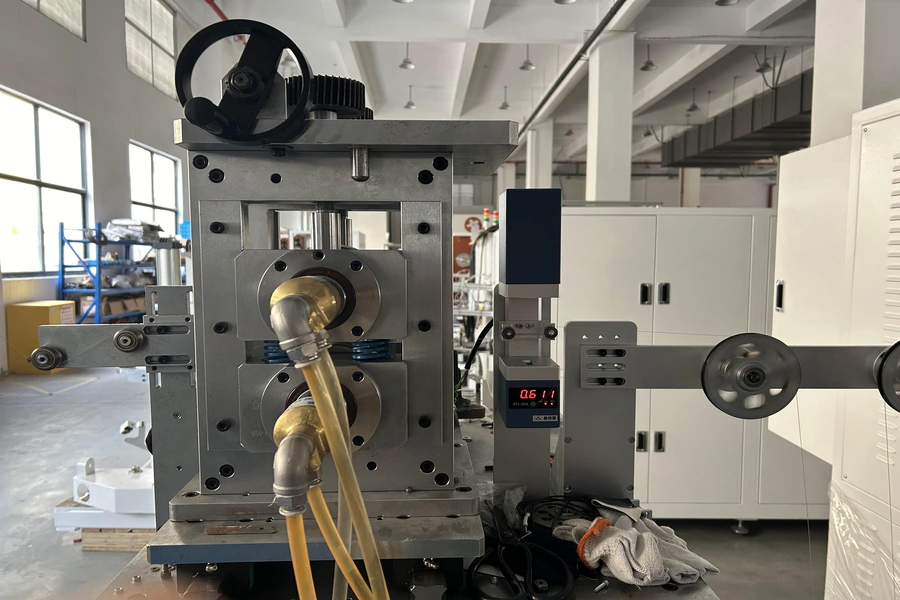

Flachdraht-Umformsystem (optional)
Verbessert Maßhaltigkeit, Kantenqualität und Oberflächenkonsistenz.

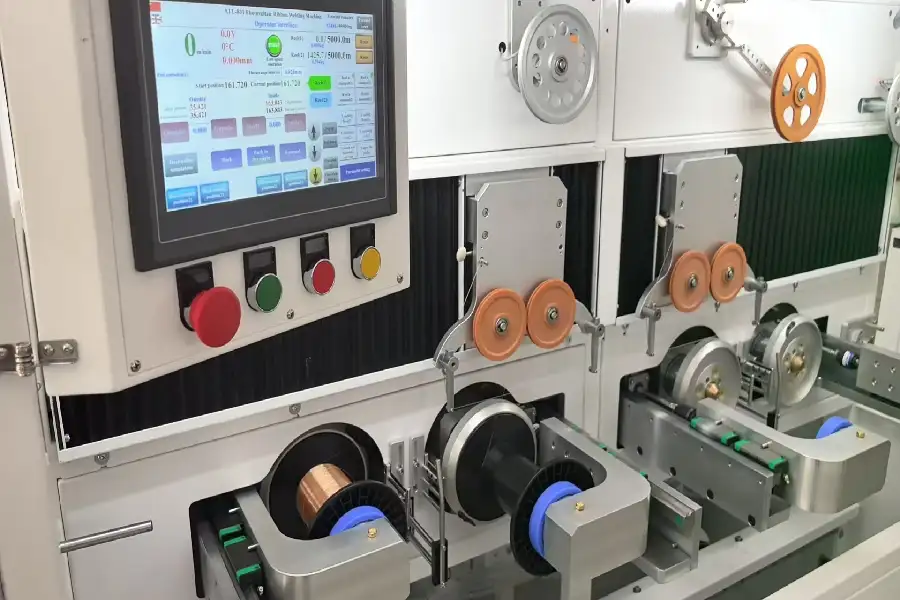

Oberflächenreinigung
Entfernt Oxidation und Verunreinigungen für optimale Beschichtungsadhäsion.

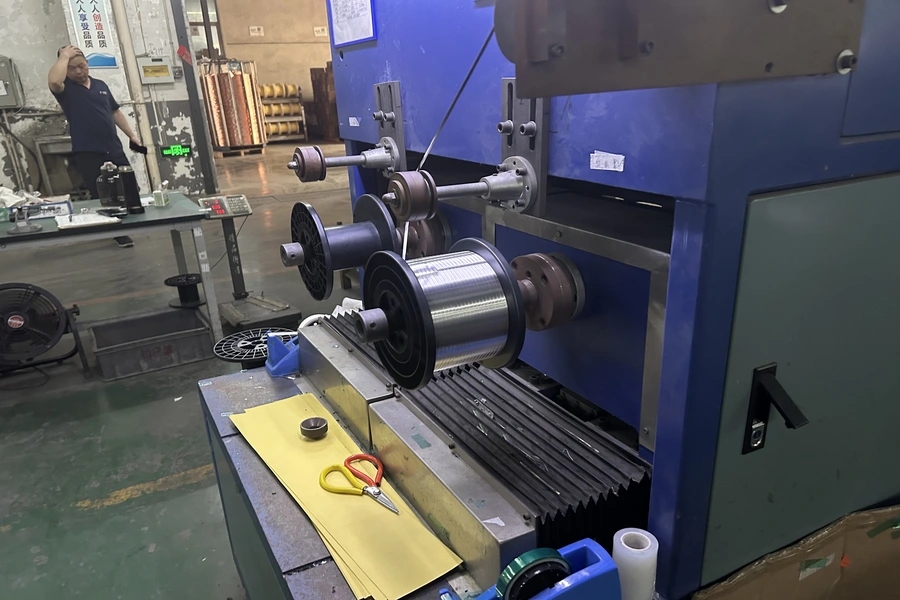

Heißbeschichtungsanlage
Trägt gleichmäßige Zinn- oder Zinnlegierungsbeschichtungen für bessere Lötfähigkeit und Korrosionsschutz auf.
- About Company
Technische Merkmale
- Hohe Stromtragfähigkeit für leistungsstarke PV-Anwendungen
- Stabile Leitfähigkeit mit niedrigem elektrischem Widerstand
- Gleichmäßige Beschichtungsqualität und hohe Haftung
- Präzise Kontrolle von Dicke und Breite
- Kontinuierliche Hochgeschwindigkeitsproduktion
- Optionale Hochpräzisions-Umformung für Spezialanwendungen
- About Company
Warum uns wählen?
Erfahrung & Kompetenz
- Nachgewiesene Erfahrung in PV-Ribbon-Produktionslinien (über 30 Jahre Branchenerfahrung)
- Schlüsselfertige Komplettlösungen von Rohmaterial bis Endprodukt
- Stabile und zuverlässige Produktionsleistung bei minimalem Wartungsaufwand
- Individuelles Engineering und Layoutplanung
- Professioneller technischer Support und After-Sales-Service
- About Company
Über Sky Bluer Environmental Technology Co., Ltd.
Mit über 15 Jahren Branchenerfahrung ist Sky Bluer Environmental Technology Co., Ltd. ein führender Anbieter von schlüsselfertigen Lösungen für Busbar-Produktionslinien, PV-Ribbon-Anlagen und Interconnect-Systeme.
Wir spezialisieren uns auf die komplette Fabrikplanung und Layout-Optimierung und gewährleisten eine nahtlose Integration aller Produktionsstufen. Vom Rohmaterial bis zum fertigen Busbar-Ribbon wird jeder Prozessschritt präzise entwickelt, um höchste Qualität, maximale Effizienz und langfristige Betriebssicherheit zu gewährleisten.
Common Questions
FAQ
Wofür wird Busbar-Ribbon verwendet?
Busbar-Ribbons werden in PV-Modulen eingesetzt, um elektrischen Strom von den Solarzellen zur Anschlussdose zu leiten. Sie tragen typischerweise 5–20 A pro Band und minimieren Energieverluste bei hoher Effizienz.
Unterschied zwischen Busbar und Interconnect Ribbon
Busbar-Ribbons sind breiter (3,0–6,0 mm) und für höhere Ströme ausgelegt (5–20 A), während Interconnect-Ribbons schmaler sind (1,0–2,5 mm) und geringere Ströme (1–5 A) übertragen.
Warum ist Busbar-Ribbon breiter?
Die größere Breite reduziert den elektrischen Widerstand, erhöht die Stromtragfähigkeit und verbessert die Energieeffizienz von Hochleistungsmodulen.
Welche Anlagen werden benötigt?
- Mehrstufige Drahtziehsysteme
- Glühofen
- Präzisionswalzwerk
- Umformsysteme
- Beschichtungsanlage (2–5 μm Zinnschicht)
- Wickelsysteme
Diese Komponenten gewährleisten enge Toleranzen (bis ±0,002 mm), niedrigen Widerstand (< 0,003 Ω/m) und hohe mechanische Stabilität.
- About Company
Kontaktieren Sie uns
Möchten Sie Ihre Solarmodulproduktion mit einer leistungsstarken Busbar-Ribbon-Produktionslinie optimieren?
Sky Bluer Environmental Technology Co., Ltd. bietet maßgeschneiderte Lösungen zur Steigerung von Effizienz und Produktqualität. Unser Engineering-Team unterstützt Sie von der Planung bis zur Inbetriebnahme.
Kontaktieren Sie uns für ein detailliertes Angebot, technische Ausarbeitung oder Layoutplanung.
