Einleitung

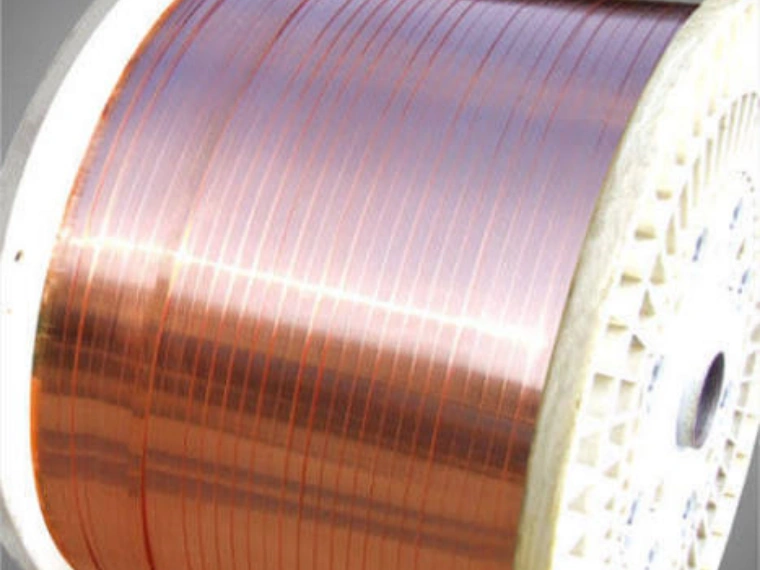

Blanker rechteckiger Kupferdraht ist ein hochpräziser Kupferleiter mit rechteckigem Querschnitt, dessen Oberfläche nicht mit Lack, Papier, Glimmer oder anderen Isoliermaterialien beschichtet ist. Er wird häufig als Basisleiter für Transformatoren, Motoren, Generatoren, CTC-Leiter und andere elektrische Geräte eingesetzt.
Im Gegensatz zu herkömmlichem rundem Kupferdraht bietet rechteckiger Kupferdraht eine bessere Raumausnutzung und eine präziser kontrollierbare Leitergeometrie. Daher erfordert seine Herstellung eine genaue Kontrolle von Breite, Dicke, Eckenradius, Oberflächenqualität, Geradheit und Maßstabilität.
Dieser Artikel konzentriert sich auf blanken rechteckigen Kupferdraht und erläutert seine wichtigsten Arten, technischen Parameter, Herstellungsverfahren und Qualitätsanforderungen.
Was ist blanker rechteckiger Kupferdraht?
Blanker rechteckiger Kupferdraht wird in der Regel hergestellt, indem Kupferdraht oder runder Kupferdraht durch Ziehen und Präzisionswalzen in einen rechteckigen Querschnitt umgeformt wird.
Die endgültigen Abmessungen hängen von der elektrischen Anwendung, der Wicklungsstruktur, dem Isolationssystem und der erforderlichen Strombelastbarkeit ab.
Typische technische Parameter sind:
| Parameter | Typischer Bereich |
|---|---|
| Material | Cu-ETP / sauerstofffreies Kupfer |
| Eingangsdurchmesser | 1–10 mm |
| Fertigbreite | 1–30 mm |
| Fertigdicke | 0,3–10 mm |
| Breitentoleranz | ±0,005–0,03 mm |
| Dickentoleranz | ±0,003–0,02 mm |
| Eckenradius | Anwendungsabhängig |
| Oberfläche | Glatt und fehlerfrei |
| Querschnitt | Rechteckig |
| Elektrische Leitfähigkeit | Hochleitfähiges Kupfer |
Diese Bereiche sind technische Referenzwerte und keine allgemeingültigen Standards. Die tatsächlichen Spezifikationen sollten entsprechend der Produktzeichnung des Kunden und den geltenden Normen festgelegt werden.
Hauptarten von blankem rechteckigem Kupferdraht
Blanker rechteckiger Kupferdraht kann nach Kupferwerkstoff, mechanischem Zustand, Abmessungen und Anwendungsanforderungen klassifiziert werden.
Kupferwerkstoff
Am häufigsten werden hochleitfähige Kupfersorten verwendet.
| Material | Haupteigenschaften | Typische Anwendung |
|---|---|---|
| Cu-ETP | Hohe Leitfähigkeit, gute Verarbeitbarkeit | Allgemeine elektrische Leiter |
| Sauerstofffreies Kupfer | Niedriger Sauerstoffgehalt, hohe Leitfähigkeit | Hochleistungsleiter |
| Hochleitfähiges Kupfer | Hervorragende elektrische Eigenschaften | Transformator- und Motorleiter |
| Kupferlegierung | Höhere mechanische Festigkeit | Spezialanwendungen |
Für die meisten elektrischen Anwendungen sollte bei der Materialauswahl ein ausgewogenes Verhältnis zwischen elektrischer Leitfähigkeit, Umformbarkeit, mechanischen Eigenschaften und Prozessstabilität berücksichtigt werden.
Mechanischer Zustand
Kupfer kann außerdem in verschiedenen mechanischen Zuständen geliefert werden.
| Zustand | Umformbarkeit | Typische Anwendung |
|---|---|---|
| Weich / geglüht | Hervorragend | Wickeln und Umformen |
| Halbhart | Mittel | Anwendungen mit hoher Maßstabilität |
| Hartgezogen | Geringer | Spezialleiter |
Bei Leitern, die anschließend stark gewickelt, gebogen oder umgeformt werden, wird häufig weiches oder geglühtes Kupfer bevorzugt.
Wichtige Abmessungen von rechteckigem Kupferdraht
Ein hochwertiger rechteckiger Leiter kann nicht allein durch seine Nennbreite und Nenndicke definiert werden.
Die vollständige Geometrie kann folgende Parameter umfassen:
- Breite
- Dicke
- Eckenradius
- Verhältnis von Breite zu Dicke
- Kantenzustand
- Geradheit
- Querschnittssymmetrie
Eine typische Präzisionsspezifikation könnte beispielsweise wie folgt aussehen:
| Parameter | Beispiel |
|---|---|
| Breite | 8,00 mm |
| Dicke | 2,00 mm |
| Breitentoleranz | ±0,010 mm |
| Dickentoleranz | ±0,005 mm |
| Eckenradius | R0,20 mm |
| Querschnitt | Rechteckig |
Für die Produktionstechnik sind diese Angaben wesentlich hilfreicher als lediglich die Angabe „8 × 2 mm Kupferdraht“.
Warum ist Maßgenauigkeit wichtig?
Blanker rechteckiger Kupferdraht ist häufig ein Zwischenprodukt, das anschließend lackiert, papierisoliert, transponiert oder gewickelt wird.
Kleine Maßabweichungen können sich über mehrere Schichten oder Leiter hinweg summieren.
Zum Beispiel:
| Dickenabweichung | 500 Leiter | Gesamte kumulierte Abweichung |
|---|---|---|
| 0,001 mm | 500 | 0,50 mm |
| 0,003 mm | 500 | 1,50 mm |
| 0,005 mm | 500 | 2,50 mm |
| 0,010 mm | 500 | 5,00 mm |
Eine präzise Kontrolle von Dicke und Breite ist daher besonders bei Wicklungssystemen mit hoher Packungsdichte wichtig.
Weitere Informationen zur Herstellung von Transformatorleitern finden Sie unter Precision Flat Wire Rolling Mills for Transformer Copper and Aluminum Conductors.

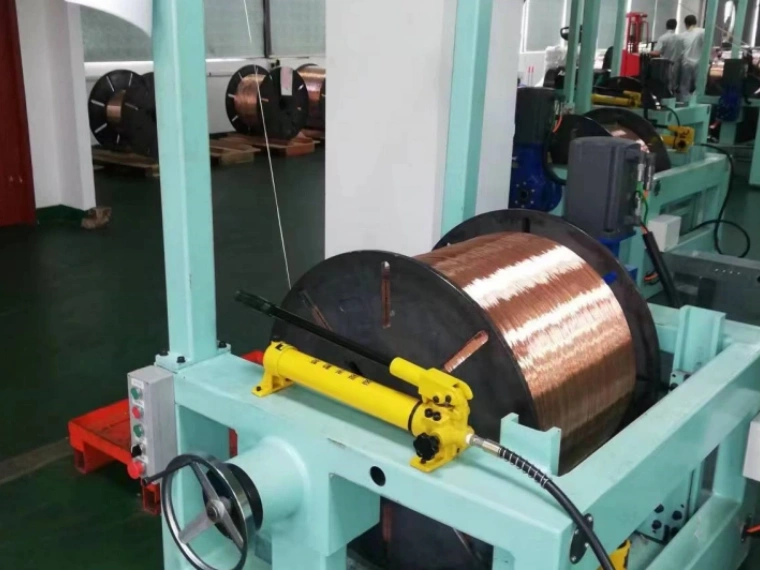

Herstellungsverfahren für blanken rechteckigen Kupferdraht
Ein typischer Produktionsprozess ist:
Kupferdraht / Runddraht → Ziehen → Präzisionswalzen → Kalibrieren → Online-Messung → Richten → Aufwickeln
Jede Produktionsstufe erfüllt dabei eine bestimmte Funktion.
Drahtziehen
Durch das Drahtziehen wird der Eingangsdurchmesser reduziert und die Maßkonstanz verbessert, bevor das Material in den Walzbereich gelangt.
Präzisionswalzen
Beim Walzen wird der runde Querschnitt in die erforderliche rechteckige Geometrie umgeformt.
Anstatt die gesamte Verformung in einem einzigen Arbeitsgang durchzuführen, können Breite und Dicke durch mehrstufiges Walzen schrittweise kontrolliert werden.
| Walzstufe | Hauptfunktion |
|---|---|
| Erster Walzgang | Beginn der Querschnittsumformung |
| Zwischenwalzgänge | Entwicklung von Breite und Dicke |
| Präzisionswalzgänge | Annäherung an die Zielabmessungen |
| Endkalibrierung | Stabilisierung der endgültigen Geometrie |
| Online-Prüfung | Erkennung von Maßabweichungen |
Für anspruchsvolle Anwendungen mit rechteckigem Kupferdraht können Präzisionswalzanlagen entsprechend den erforderlichen Abmessungen und Toleranzen konfiguriert werden.
Mehrstufiges Walzen und Maßkontrolle
Der Walzpassplan ist einer der wichtigsten Faktoren bei der Herstellung von rechteckigem Präzisionsdraht.
Eine zu hohe Reduktion in einem einzelnen Walzgang kann zu Instabilitäten bei der Breitenausdehnung, Kantenbildung, Oberflächenqualität und Materialverformung führen.
Ein vereinfachtes Beispiel:
| Walzgang | Breite | Dicke | Zweck |
|---|---|---|---|
| Eingang | 3,00 mm | 3,00 mm | Ausgangsmaterial |
| Walzgang 1 | 3,50 mm | 2,60 mm | Erste Abflachung |
| Walzgang 2 | 4,20 mm | 2,25 mm | Breitenentwicklung |
| Walzgang 3 | 4,80 mm | 2,05 mm | Stabilisierung der Geometrie |
| Walzgang 4 | 5,00 mm | 2,00 mm | Endkalibrierung |
Dies ist lediglich ein beispielhafter Walzpassplan. Die tatsächlichen Reduktionen müssen entsprechend der Kupfersorte, Eingangsgröße, Endabmessungen, Walzkraft, dem Walzendurchmesser, der Geschwindigkeit, Reibung und den erforderlichen Toleranzen berechnet werden.
Weitere Informationen über Präzisions-Flachdrahtanlagen finden Sie unter Precision Flat Wire Rolling Mill for Transformers.
Eckenradius und Kantenqualität
Die Eckengeometrie ist eines der Merkmale, durch die sich präziser rechteckiger Kupferdraht von einfach abgeflachtem Draht unterscheidet.
Zu den wichtigen Kantenfehlern gehören:
- Zu scharfe Ecken
- Ungleichmäßiger Eckenradius
- Grate
- Kantenrisse
- Umgelegte Kanten
- Oberflächenbeschädigungen
Diese Fehler können besonders kritisch werden, wenn der Leiter anschließend isoliert wird.
| Kantenzustand | Mögliches Problem |
|---|---|
| Zu scharfe Kante | Höhere Belastung der Isolierung |
| Ungleichmäßiger Radius | Uneinheitliche Isolationsgeometrie |
| Grat | Mögliche Beschädigung der Isolierung |
| Kantenriss | Geringere Zuverlässigkeit des Leiters |
| Umgelegte Kante | Maßinstabilität |
| Oberflächenkratzer | Verminderte Oberflächenqualität |
Bei lackisolierten Anwendungen bildet die blanke Kupferoberfläche das Substrat für die Isolierschicht. Weitere Informationen finden Sie unter What is Enamelled Copper Flat Wire? Applications and Benefits.
Anforderungen an die Oberflächenqualität
Blankes Kupfer ist relativ weich. Daher muss die Produktionslinie mechanische Beschädigungen während des Walzens und der Materialhandhabung möglichst vermeiden.
Typische Oberflächenfehler sind:
| Oberflächenfehler | Mögliche Ursache |
|---|---|
| Längskratzer | Beschädigte Führungen oder Walzen |
| Walzspuren | Schlechte Walzenoberfläche |
| Lochfraß / Vertiefungen | Material- oder Prozessverunreinigungen |
| Oxidation | Unsachgemäße Handhabung oder Lagerung |
| Eingebettete Partikel | Unzureichende Reinigung |
| Risse | Übermäßige Verformung |
Der Zustand der Walzenoberfläche, die Ausrichtung, Schmierung, Kühlung, Führungskonstruktion und Drahtspannung können die Qualität der fertigen Oberfläche beeinflussen.
Bei elektrischen Leitern ist die Oberflächenqualität nicht nur eine optische Frage. Sie kann auch nachfolgende Isolations- und Wickelprozesse beeinflussen.
Online-Messung und automatische Steuerung
Moderne Präzisionswalzlinien können mit Online-Laser- oder optischen Messsystemen ausgestattet werden.
Typische Messparameter sind:
| Parameter | Messmethode |
|---|---|
| Breite | Laser-/optisches Messgerät |
| Dicke | Laser-/optisches Messgerät |
| Position | Optischer Sensor |
| Liniengeschwindigkeit | Encoder |
| Spannung | Spannungssensor |
| Walzenposition | Positionsrückmeldung |
Das Steuerungsprinzip lautet:
Online-Messung → Abweichungserkennung → PLC-Verarbeitung → Walzeneinstellung → Korrigiertes Produkt
Dieser geschlossene Regelkreis kann die Maßkonstanz während der kontinuierlichen Produktion deutlich verbessern.
Bei hochpräzisen Produkten ist die Online-Messung besonders wertvoll, da Maßabweichungen erkannt werden können, bevor größere Mengen nicht spezifikationsgerechten Materials produziert werden.
Typische Präzisionsanforderungen
Je nach Anwendung gelten unterschiedliche Anforderungen an die Maßgenauigkeit.
| Produktniveau | Breitentoleranz | Dickentoleranz |
|---|---|---|
| Allgemeiner rechteckiger Kupferdraht | ±0,03–0,05 mm | ±0,02–0,03 mm |
| Industrieller Wicklungsleiter | ±0,02–0,03 mm | ±0,01–0,02 mm |
| Präzisionsleiter für elektrische Anwendungen | ±0,01–0,02 mm | ±0,005–0,01 mm |
| Hochpräzisionsleiter | ±0,005–0,01 mm | ±0,003–0,005 mm |
Diese Werte sind technische Referenzbereiche und keine allgemeingültigen Spezifikationen.
Die geeignete Toleranz sollte entsprechend den Leiterabmessungen, der Kupfersorte, dem Isolationsverfahren, der Wicklungskonstruktion und den geltenden Produktnormen festgelegt werden.
Anwendungen von blankem rechteckigem Kupferdraht
Blanker rechteckiger Kupferdraht wird als Ausgangsleiter für verschiedene Produkte eingesetzt.
| Anwendung | Typischer Folgeprozess |
|---|---|
| Transformatorleiter | Papierumwicklung / Isolierung |
| Motorleiter | Lackieren / Umformen |
| Generatorleiter | Isolieren / Wickeln |
| CTC-Leiter | Transponieren + Isolieren |
| Spezialleiter | Umformen / Isolieren |
Die spätere Anwendung bestimmt viele der Anforderungen an den vorgelagerten Leiter.
Bei der CTC-Produktion bestehen beispielsweise zusätzliche Anforderungen an Transposition und Isolierung. Weitere Informationen über diesen speziellen Herstellungsprozess finden Sie auf unserer Seite CTC Production Line.
Rechteckige Kupferleiter für Hairpin-Systeme von EV-Motoren erfordern ebenfalls zusätzliche Umform- und Isolationsprozesse. Weitere Informationen finden Sie unter EV Motor Hairpin Wire Production Lines.
Blanker rechteckiger Kupferdraht vs. isolierter Flachdraht
Es ist wichtig, zwischen blankem rechteckigem Kupferdraht und dem fertig isolierten Leiter zu unterscheiden.
| Merkmal | Blanker rechteckiger Kupferdraht | Lackierter / isolierter Draht |
|---|---|---|
| Kupferoberfläche | Freiliegend | Beschichtet |
| Hauptproduktionsprozess | Ziehen + Walzen | Walzen + Isolieren |
| Wichtigste Maßanforderung | Breite / Dicke / Radius | Leiter- + Isolationsabmessungen |
| Oberflächenanforderung | Sauber und fehlerfrei | Für gute Haftung der Isolierung geeignet |
| Endanwendung | Zwischenleiter | Fertiger Wicklungsleiter |
Diese Unterscheidung hilft außerdem dabei, Verwechslungen zwischen der Herstellungstechnologie des Kupferleiters und der nachfolgenden Isolationstechnologie zu vermeiden.
Einen Vergleich isolierter Leiterstrukturen finden Sie unter Flat vs Round Enamelled Wire: Key Differences, Uses, and Production Equipment.
Wie spezifiziert man eine Produktionslinie für blanken rechteckigen Kupferdraht?
Vor der Auswahl der Anlage sollte der Kunde eine vollständige technische Spezifikation bereitstellen.
| Position | Erforderliche Information |
|---|---|
| Kupfersorte | Cu-ETP / OF-Kupfer / Sonstige |
| Eingangsdurchmesser | mm |
| Fertigbreite | mm |
| Fertigdicke | mm |
| Breitentoleranz | ± mm |
| Dickentoleranz | ± mm |
| Eckenradius | R mm |
| Produktionsgeschwindigkeit | m/min |
| Spulengewicht | kg |
| Abwickler | Spule / Coil |
| Aufwickler | Spule / Coil |
| Glühen | Erforderlich / Nicht erforderlich |
| Online-Messsystem | Erforderlich / Optional |
| Automatisierung | Manuell / Automatisch |
Auf Grundlage dieser Parameter kann die Maschinenkonfiguration genauer bestimmt werden. Dazu gehören der Walzwerktyp, der Walzendurchmesser, der Walzpassplan, das Spannungssystem, die Messeinrichtung und das Aufwickelsystem.
Präzisionswalzen für blanken rechteckigen Kupferdraht
Für hochwertigen blanken rechteckigen Kupferdraht muss die Walzmaschine während des gesamten Produktionsprozesses eine stabile Verformung und präzise Maßkontrolle gewährleisten.
Ein komplettes Präzisionswalzsystem kann Folgendes umfassen:
- Mehrstufiges Walzwerk
- Präzise Walzspalteinstellung
- Vierwalzen-Umformtechnologie
- Ein- und Ausgangsspannungsregelung
- Online-Lasermessung
- Automatische PLC-Steuerung
- Automatische Maßkorrektur
- Präzisions-Aufwickelsystem
Für CTC-, Busbar- und andere rechteckige Leiteranwendungen kann die Walztechnologie entsprechend der Produktgeometrie weiter angepasst werden. Weitere Informationen finden Sie unter Precision Rolling Technology for CTC, Busbar, and Rectangular Wire Applications.
Für Anwendungen, die eine Kombination aus Drahtziehen und Walzen erfordern, siehe Magnet Wire Rolling and Drawing Solutions for High Efficiency Electrical Conductors.
Fazit
Blanker rechteckiger Kupferdraht ist ein wichtiger Präzisionsleiter, der als Grundlage für Transformatoren, Motoren, Generatoren, CTC-Leiter und andere elektrische Leitersysteme eingesetzt wird.
Seine Qualität hängt von weit mehr als nur der nominalen Breite und Dicke ab. Kupfersorte, mechanischer Zustand, Maßtoleranzen, Eckenradius, Kantenqualität, Oberflächenzustand, Geradheit und Produktionsstabilität müssen sorgfältig kontrolliert werden.
Für anspruchsvolle Anwendungen kann mehrstufiges Präzisionswalzen in Kombination mit Online-Messung und automatischer Steuerung eine deutlich bessere Maßkonstanz als konventionelle Abflachverfahren ermöglichen.
Die Produktionslinie sollte letztendlich entsprechend den vollständigen Anforderungen des Kunden ausgelegt werden – vom Kupfereingangsdraht über die endgültigen rechteckigen Abmessungen bis hin zu den nachfolgenden Isolations- oder Wickelprozessen.
