Einleitung: Die Bedeutung von Federstahl-Flachdraht in der modernen Fertigung
Federstahl-Flachdraht ist ein unverzichtbarer Werkstoff für Hochleistungsbauteile, die hohe Festigkeit, Elastizität und Ermüdungsbeständigkeit erfordern.
Gegenüber herkömmlichem Runddraht bietet Flachdraht folgende Vorteile:
- Höhere Gestaltungsfreiheit bei Bauteilen
- Effizientere Raumausnutzung
- Vergrößerte Kontaktflächen
- Konstantes mechanisches Verhalten
Aufgrund dieser Eigenschaften findet hochpräziser Flachdraht breite Anwendung in Automobilsystemen, Industriemaschinen, Elektrokomponenten und feinmechanischen Produkten.
Die Funktionsfähigkeit von Federstahl-Flachdraht hängt jedoch maßgeblich von der Fertigungsgenauigkeit ab. Bereits geringfügige Abweichungen bei Dicke, Breite, Oberflächenqualität oder Kantenverlauf können die Lebensdauer und Zuverlässigkeit der fertigen Bauteile beeinträchtigen.
Mithilfe fortschrittlicher Präzisionswalztechnik lassen sich hochfeste Federstähle zu Flachdrähten mit engen Maßtoleranzen und gleichbleibender Qualität umformen.
Die Sky Bluer Environmental Technology Co., Ltd. (CRM) entwickelt kundenspezifische Präzisionswalzlösungen für die Herstellung hochwertiger Federstahl-Flachdrähte für anspruchsvolle Automobil- und Industrieanwendungen.
Automobilanwendungen von Federstahl-Flachdraht
Der Automobilbau zählt zu den größten Absatzmärkten für Federstahl-Flachdraht. Moderne Fahrzeuge benötigen Bauteile, die folgenden Belastungen standhalten:
- Zyklische Dauerbelastungen
- Hohe Vibrationseinflüsse
- Starke Temperaturschwankungen
- Lange Nutzungszyklen
Präzisionsflachdraht ermöglicht Automobilherstellern leichtere Konstruktionen ohne Einbußen bei der mechanischen Stabilität.
Fahrwerksfedern und Chassisbauteile
Fahrwerksysteme erfordern maximale Ermüdungsfestigkeit, da Federn dauernd Straßenstöße abfedern. Federstahl-Flachdraht zeichnet sich aus durch:
- Hervorragendes elastisches Verhalten
- Konstante Federkräfte über die gesamte Lebensdauer
- Lange Nutzungsdauer
| Bauteil | Funktion |
|---|---|
| Fahrwerksfedern | Fahrzeuggewicht abstützen, Schwingungen dämpfen |
| Stabilisatorbauteile | Fahrstabilität in Kurven verbessern |
| Chassisfedern | Mechanische Stabilität des Karosseriegerüsts sichern |
Bei diesen Anwendungen ist Maßgenauigkeit unabdingbar, da minimale geometrische Abweichungen das Federverhalten verändern.
Motor- und Antriebsstrangkomponenten
Bestimmte Motor- und Getriebebauteile benötigen kompakte, belastbare Federwerkstoffe. Einsatzbereiche für Federstahl-Flachdraht:
- Ventilfedern
- Kupplungskomponenten
- Zugfedern
Vorteile:
- Hohes Festigkeits-Gewichts-Verhältnis
- Ausgezeichnete Zyklenfestigkeit
- Stabiler Betrieb bei dauernder Bewegung
Elektro- und Elektronikkomponenten im Fahrzeug
Mit dem Aufstieg der Elektromobilität gewinnen hochpräzise Metallbauteile zunehmend an Bedeutung. Flachfederdraht wird verbaut in:
- Batterieverbindungsbauteile
- Elektrische Kontaktfedern
- Leitfähige Federelemente
Anforderungen an diese Teile:
- Exakte Maßhaltigkeit
- Makellose Oberflächenqualität
- Zuverlässige elektrische und mechanische Kontaktierung
Industrielle Anwendungen von Federstahl-Flachdraht
Neben dem Automobilbau wird Flachdraht aus Federstahl in zahlreichen Industriemaschinen und mechanischen Systemen eingesetzt.

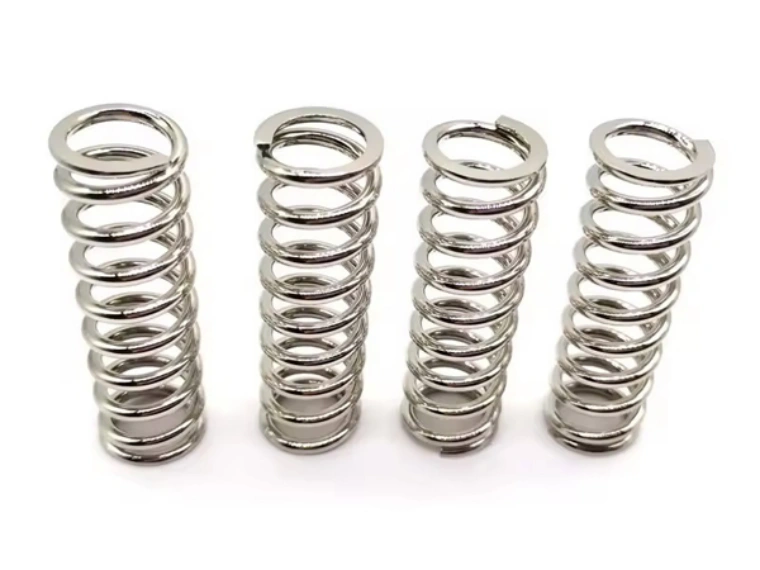

Industriefedern
Industriefedern müssen unter ununterbrochenem Betrieb zuverlässig funktionieren.
| Branche | Einsatzbereich |
|---|---|
| Allgemeiner Maschinenbau | Druck- und Zugfedern |
| Automatisierungsanlagen | Präzisionsbewegungsbauteile |
| Fertigungsanlagen | Mechanische Stützfedern |
Federstahl-Flachdraht bietet:
- Hohe Tragfähigkeit
- Ausgewogene Elastizität
- Stabiler Langzeitbetrieb ohne Leistungsverlust
Feinmechanische Bauteile
Viele Präzisionsmaschinen erfordern kleine, maßgenaue Federelemente. Flachdraht ermöglicht:
- Kompakte Baugruppenkonstruktionen
- Exakt einstellbare Federkräfte
- Höhere Flexibilität bei der Montage
Typische Anwendungen:
- Spannvorrichtungen
- Mechanische Aktuatoren
- Mess- und Präzisionsgeräte
Elektro- und Energieanlagen
Auch elektrische Systeme mit hoher mechanischer Zuverlässigkeit nutzen Federstahl-Flachdraht:
- Kontaktfedern
- Anschlussklemmen
- Schaltmechanismen
Der Fertigungsprozess muss folgende Qualitätsmerkmale sicherstellen:
- Glatte, fehlerfreie Oberflächen
- Exakte Profilabmessungen
- Chargenübergreifend gleichbleibende Produktqualität
Vorteile von präzisionsgewalztem Federstahl-Flachdraht
Im Vergleich zu konventionellen Drahtprodukten bietet präzisionsgewalzter Flachdraht zahlreiche Vorteile.
Höhere Gestaltungsfreiheit für Konstrukteure
Flachdraht erlaubt die Entwicklung optimierter Bauteilgeometrien bei minimalem Bauraumbedarf.
Maximale Maßgenauigkeit durch Präzisionswalztechnik
| Parameter | Erreichbare Genauigkeit |
|---|---|
| Dickentoleranz | ±0,005–0,02 mm |
| Breitentoleranz | ±0,01–0,05 mm |
| Geradheit | ≤3/1000 mm |
| Oberflächenrauheit | Ra 0,4–0,8 μm |
Dauerhaft gleichbleibende Produktqualität
Moderne Walzanlagen kombinieren folgende Systeme zur lückenlosen Prozesskontrolle:
- Lasermesssysteme zur Echtzeitprüfung
- Automatische Parameterkorrektur (Closed-Loop)
- Ganzheitliche Prozessüberwachung
Werkstoffauswahl je nach Anwendungsfall
Verschiedene Einsatzbereiche erfordern angepasste Federstahlsorten.
| Werkstoffsorte | Hauptanwendungen |
|---|---|
| SAE1095 | Präzisionsflachfedern |
| SAE9254 | Automobil-Fahrwerksbauteile |
| 60Si2Mn | Allgemeine Industriefedern |
| 50CrV4 | Schwerlastanwendungen |
| SUP10 | Hochleistungs-Automobilbauteile |
Die Wahl des Materials hängt ab von:
- Geforderter mechanischer Festigkeit
- Erforderlicher Ermüdungsbeständigkeit
- Betriebsumgebung (Temperatur, Belastung)
- Fertigungsvorgaben der Endprodukte
Präzisionswalztechnik für Federstahl-Flachdraht-Anwendungen
Die Herstellung hochwertiger Flachdrähte erfordert hochentwickelte Umformverfahren. Eine komplette Fertigungslinie umfasst folgende Stationen:
| Verfahrensschritt | Aufgabe |
|---|---|
| Abwickelsystem | Stabiler Drahtvorschub |
| Richteinheit | Beseitigung von Drahtbiegungen |
| Präzisionswalzwerk | Umformung zum Flachprofil |
| Inline-Messsystem | Dauernde Maßkontrolle |
| Aufwickelaggregat | Fertige Spulenherstellung |
Für Hochpräzisionsanwendungen kommen bevorzugt Vierrollen-Turks-Head-Walzsysteme zum Einsatz, da sie eine präzise Steuerung folgender Merkmale ermöglichen:
- Drahtbreite
- Drahtdicke
- Kantenqualität
- Gesamte Profilgeometrie

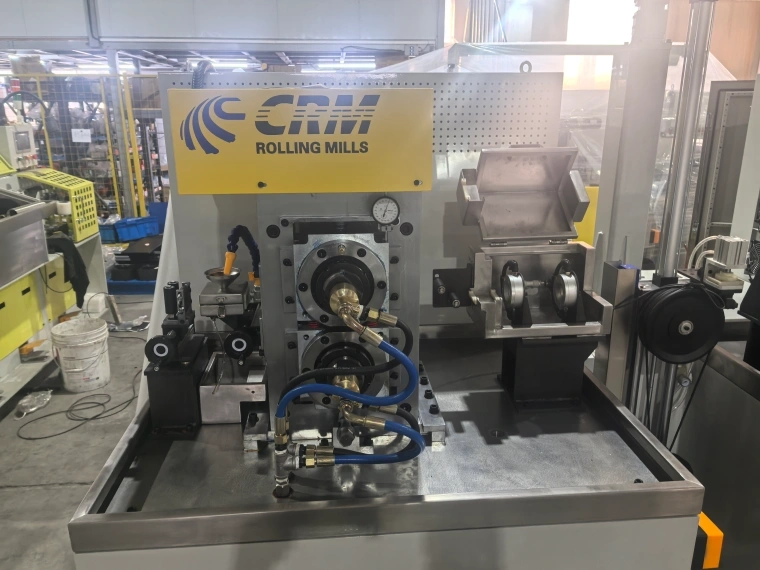

CRM-Lösungen für Automobil- und Industriefederdraht
Die Sky Bluer Environmental Technology Co., Ltd. (CRM) entwickelt kundenspezifische Präzisionswalzmaschinen für die Fertigung von Federstahl-Flachdraht.
| Lösung / Anlage | Einsatzbereich |
|---|---|
| Präzisionswalzwerk | Grundlegende Umformung zum Flachdraht |
| Vierrollen-Turks-Head-System | Hochgenaue Profilfertigung |
| Austauschbare Walzkassetten | Feinjustage des Walzenspalts |
| Lasermesssystem | Inline-Qualitätskontrolle während der Produktion |
| Komplette Fertigungslinien | Schlüsselfertige integrierte Anlagen |
Durch die Kombination langjähriger Ingenieurserfahrung und modernster Walztechnik unterstützt CRM Hersteller bei der Produktion zuverlässiger Flachdrahtprodukte für Automobil-, Industrie- und Präzisionsanwendungen.
Häufig gestellte Fragen (FAQ)
- Welche Branchen verwenden Federstahl-Flachdraht? Federstahl-Flachdraht wird hauptsächlich im Automobilbau, allgemeinen Maschinenbau, Elektroanlagenbau und der Feinmechanik eingesetzt.
- Warum wird Flachdraht gegenüber Runddraht bevorzugt? Flachdraht bietet eine bessere Raumausnutzung, definierte Federkennwerte und deutlich mehr Gestaltungsspielraum bei der Bauteilentwicklung.
- Welche Federstahlsorten kommen am häufigsten zum Einsatz? Gängige Sorten sind SAE1095, SAE9254, 60Si2Mn, 50CrV4 und SUP10.
- Welche Anlagen werden zur Herstellung von Federstahl-Flachdraht verwendet? Hersteller setzen auf Präzisionswalzwerke, Vierrollen-Turks-Head-Systeme sowie Inline-Messgeräte zur Qualitätskontrolle.
- Wie verbessert das Präzisionswalzen die Produktqualität? Das Walzverfahren steuert während der Fertigung Dicke, Breite, Profilgenauigkeit und Oberflächenqualität lückenlos.
- Liefert CRM komplette Flachdraht-Produktionslösungen? Ja, CRM entwickelt individuell angepasste Walzwerke und vollständige Fertigungslinien abgestimmt auf Werkstoff, Drahtabmessungen und geforderte Produktionskapazität.
Fazit
Dank seiner hervorragenden Festigkeit, Ermüdungsbeständigkeit und hohen Gestaltungsfreiheit nimmt Federstahl-Flachdraht eine zentrale Rolle in der modernen Automobil- und Industriefertigung ein.
Von Fahrzeugfahrwerken und Motorkomponenten bis hin zu Industriemaschinen und Präzisionsgeräten sorgt qualitativ hochwertiger Flachdraht für bessere Leistungsdaten und langfristige Zuverlässigkeit der Endbauteile.
Eine gleichbleibende Fertigungsqualität erfordert jedoch eine sorgfältige Werkstoffauswahl, fortschrittliche Walztechnik und strenge durchgängige Qualitätskontrolle.
Die Sky Bluer Environmental Technology Co., Ltd. (CRM) bietet individuell abgestimmte Präzisionswalzlösungen: Walzwerke, Vierrollen-Turks-Head-Systeme, Inline-Lasermesssysteme und komplette Fertigungslinien.
Mit fachkundiger Ingenieurunterstützung und innovativer Fertigungstechnik unterstützt CRM Hersteller weltweit bei der Produktion hochwertiger Federstahl-Flachdrähte für anspruchsvolle Automobil-, Industrie- und Feinmechanikanwendungen.
